Führungszylinder DGRC-GF-50-100-PA - Festo 8218226
Führungszylinder DGRC-GF-50-100-PA - Festo 8218226 Führungszylinder DGRC-GF-50-100-PA - Festo 8218226 Führungszylinder DGRC-GF-50-100-PA - Festo 8218226 Führungszylinder DGRC-GF-50-100-PA - Festo 8218226

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

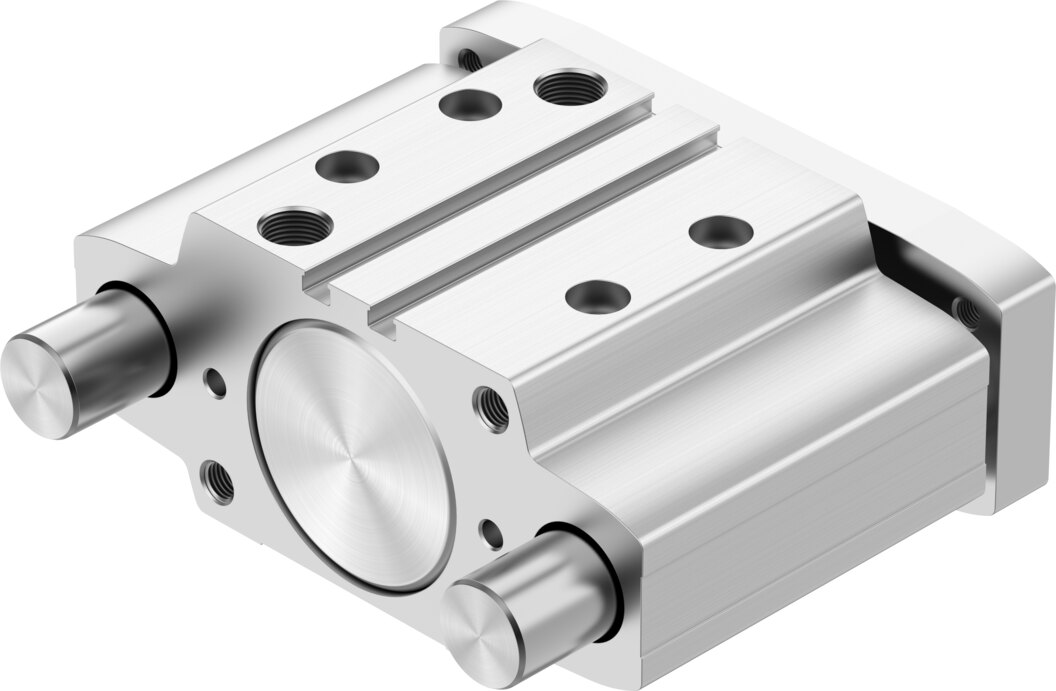

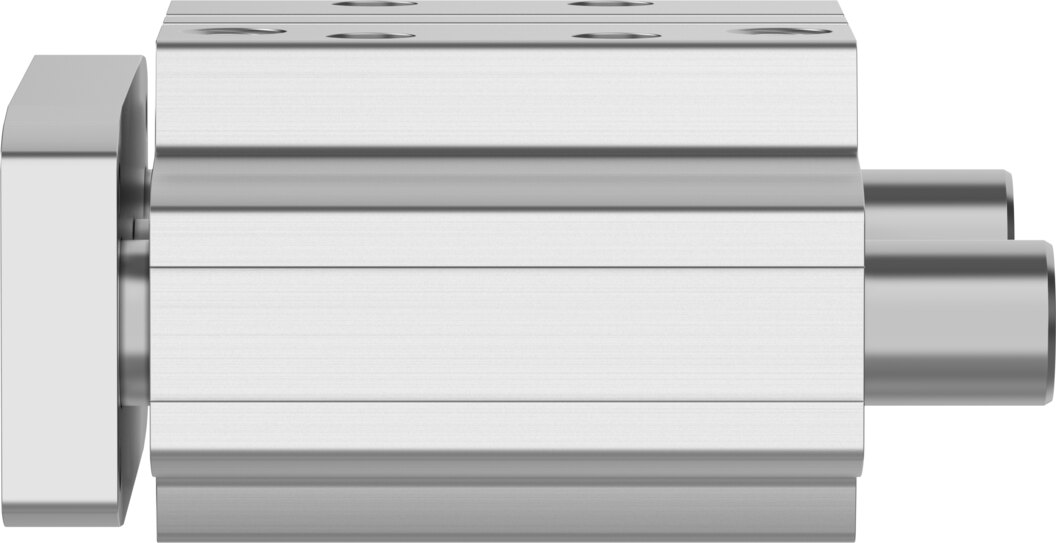

Führungszylinder mit Gleitführung Ø 50 mm Hub 100 mm DGRC-GF-50-100-PA - Festo 8218226

Festo ✓ Originalprodukt Neuware

Führungszylinder DGRC-GF-50-100-PA von Festo: Kolben-Ø 50 mm, Hub 100 mm, Gleitführung, Antrieb und Führung in einer Einheit. Theoretische Kraft bei 6 bar: 1178 N vor, 1057 N zurück. Querkräfte bis 1252,7 N und Momente Mx bis 68,27 Nm nimmt die Führung direkt auf.

Netto
401,17 €
zzgl. MwSt.
477,39 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8218226
Hersteller-Nr. DGRC-GF-50-100-PA
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Kolben-Ø 50 mm, 100 mm Hub und 1178 N Vorschubkraft bei 6 bar: der Führungszylinder DGRC-GF-50-100-PA bringt Antrieb und Führung als einbaufertige Einheit.

Vorteile

  • Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 1252,7 N
  • Kraft: 1178 N Vorlauf und 1057 N Rücklauf bei 6 bar (theoretisch)
  • Momente: Mx bis 68,27 Nm, My/Mz bis 46,35 Nm
  • LABS-Konformität: LABS-konform nach VDMA24364-B1/B2-L
  • Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 1 J
  • Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)

Einsatz

Typische Einsätze des DGRC-GF-50-100-PA sind Ausschieben, Vereinzeln und Heben an Förderstrecken und in Vorrichtungen. Medium für den DGRC-GF-50-100-PA ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -10 bis 60 °C Umgebungstemperatur in beliebiger Einbaulage. Belegt sind für diese Ausführung mit 100 mm Hub: reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).

Technische Daten

TypDGRC-GF-50-100-PA
Festo-Nummer8218226
Lastschwerpunktabstand zur Jochplatte xs50 mm
Hub100 mm
Kolben-Ø50 mm
Betriebsart der AntriebseinheitJoch
Dämpfungelastische Dämpfungsringe/-platten beidseitig
Einbaulagebeliebig
FührungGleitführung
Konstruktiver AufbauFührung
Positionserkennungfür Näherungsschalter
Verdrehsicherung/FührungFührungsstange mit Joch
Betriebsdruck1,5 bis 10 bar
Maximale Geschwindigkeit0,6 m/s
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Eignung Li-Ionen-BatterieproduktionGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Umgebungstemperatur-10 bis 60 °C
Aufprallenergie in den Endlagen1 J
Maximale Kraft Fy1252,7 N
Maximale Kraft Fy statisch1252,7 N
Maximale Kraft Fz1252,7 N
Maximale Kraft Fz statisch1252,7 N
Maximales Moment Mx68,27 Nm
Maximales Moment Mx statisch68,27 Nm
Maximales Moment My46,35 Nm
Maximales Moment My statisch46,35 Nm
Maximales Moment Mz46,35 Nm
Maximales Moment Mz statisch46,35 Nm
Maximal zulässiges Moment Mx (hubabhängig)12,7 Nm
Maximale Nutzlast bei Abstand xs (hubabhängig)184,9 N
Theoretische Kraft bei 6 bar, Rücklauf1057 N
Theoretische Kraft bei 6 bar, Vorlauf1178 N
Verdrehspiel0,035°
Bewegte Masse1405,4 g
Produktgewicht3042 g
Grundgewicht bei 0 mm Hub1636,6 g
Schwerpunkt der bewegten Masse (hubabhängig)75,8 mm
Pneumatischer AnschlussG1/4
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff DichtungenNBR
Werkstoff dynamische DichtungenTPE-U(PU)
Werkstoff EndplatteAluminium-Knetlegierung, eloxiert
Werkstoff Führungsstangehochlegierter Stahl
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstangehochlegierter Stahl
Gewicht3 kg
HerstellerFesto
Hersteller-Nr.DGRC-GF-50-100-PA
EAN4052568771256
Zolltarifnummer84123100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungGleitführung
WerkstoffAluminium, eloxiert
GewindeG 1/4
Kolben-Ø [mm]50
Hub [mm]100
DichtmaterialNBR, TPE-U(PU)
MediumDruckluft
Funktiondoppeltwirkend
BauartFührung
Bohrung (mm)50
Betriebsdruck max [bar]10
Temperaturbereich-10-60 °C
Temperatur (max.)60
