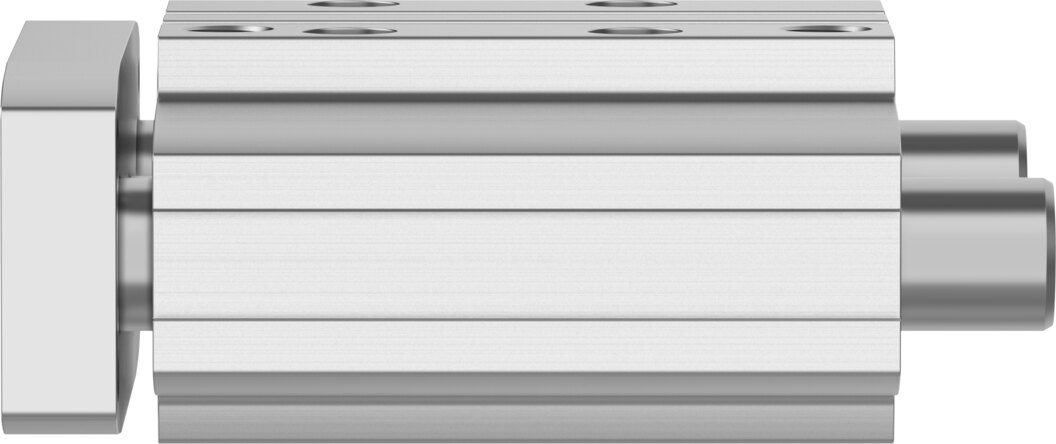

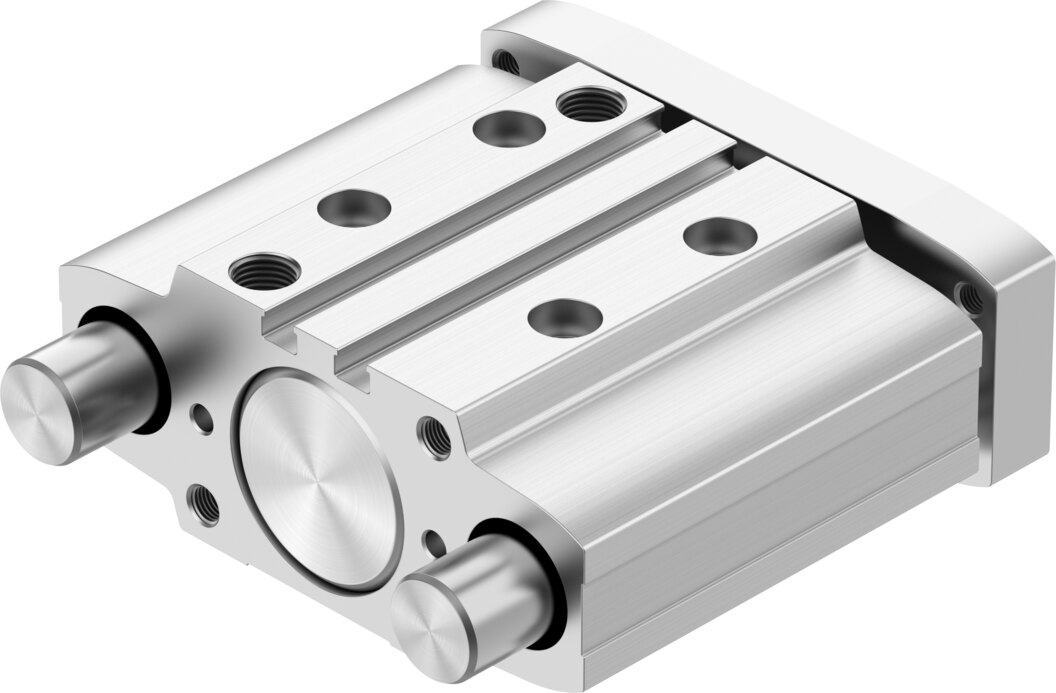

Führungszylinder DGRC-GF-32-80-PA - Festo 8218217

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Führungszylinder mit Gleitführung Ø 32 mm Hub 80 mm DGRC-GF-32-80-PA - Festo 8218217

Name: Führungszylinder mit Gleitführung Ø 32 mm Hub 80 mm DGRC-GF-32-80-PA - Festo 8218217
Brand: Festo
SKU: FES-8218217
Price: 315.89 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Führungszylinder DGRC-GF-32-80-PA von Festo: Kolben-Ø 32 mm, Hub 80 mm, Gleitführung, Antrieb und Führung in einer Einheit. Theoretische Kraft bei 6 bar: 482 N vor, 415 N zurück. Querkräfte bis 989,7 N und Momente Mx bis 37,61 Nm nimmt die Führung direkt auf.

Netto

315,89 €

zzgl. MwSt.

375,91 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8218217

Hersteller-Nr. DGRC-GF-32-80-PA

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Der DGRC-GF-32-80-PA setzt bei 6 bar theoretisch 482 N in eine geführte Linearbewegung über 80 mm um, Kolben-Ø 32 mm.

Vorteile

Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 989,7 N
Kraft: 482 N Vorlauf und 415 N Rücklauf bei 6 bar (theoretisch)
Verdrehspiel: nur 0,045°
Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,4 J
Geschwindigkeit: bis 0,8 m/s
Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)

Einsatz

Typische Einsätze des DGRC-GF-32-80-PA sind Ausschieben, Vereinzeln und Heben an Förderstrecken und in Vorrichtungen. Der DGRC-GF-32-80-PA arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -10 bis 60 °C Umgebungstemperatur, die Einbaulage ist beliebig. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 32 mm: reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).

Technische Daten

Typ	DGRC-GF-32-80-PA
Festo-Nummer	8218217
Lastschwerpunktabstand zur Jochplatte xs	50 mm
Hub	80 mm
Kolben-Ø	32 mm
Betriebsart der Antriebseinheit	Joch
Dämpfung	elastische Dämpfungsringe/-platten beidseitig
Einbaulage	beliebig
Führung	Gleitführung
Konstruktiver Aufbau	Führung
Positionserkennung	für Näherungsschalter
Verdrehsicherung/Führung	Führungsstange mit Joch
Betriebsdruck	1,5 bis 10 bar
Maximale Geschwindigkeit	0,8 m/s
Funktionsweise	doppeltwirkend
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebsmedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	0 - keine Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B1/B2-L
Eignung Li-Ionen-Batterieproduktion	Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Umgebungstemperatur	-10 bis 60 °C
Aufprallenergie in den Endlagen	0,4 J
Maximale Kraft Fy	989,7 N
Maximale Kraft Fy statisch	989,7 N
Maximale Kraft Fz	989,7 N
Maximale Kraft Fz statisch	989,7 N
Maximales Moment Mx	37,61 Nm
Maximales Moment Mx statisch	37,61 Nm
Maximales Moment My	29,19 Nm
Maximales Moment My statisch	29,19 Nm
Maximales Moment Mz	29,19 Nm
Maximales Moment Mz statisch	29,19 Nm
Maximal zulässiges Moment Mx (hubabhängig)	7,01 Nm
Maximale Nutzlast bei Abstand xs (hubabhängig)	139,4 N
Theoretische Kraft bei 6 bar, Rücklauf	415 N
Theoretische Kraft bei 6 bar, Vorlauf	482 N
Verdrehspiel	0,045°
Bewegte Masse	689,5 g
Produktgewicht	1363,9 g
Grundgewicht bei 0 mm Hub	674,4 g
Schwerpunkt der bewegten Masse (hubabhängig)	63,3 mm
Pneumatischer Anschluss	G1/8
Werkstoff-Hinweis	RoHS konform
Werkstoff Deckel	Aluminium-Knetlegierung
Werkstoff Dichtungen	NBR
Werkstoff dynamische Dichtungen	TPE-U(PU)
Werkstoff Endplatte	Aluminium-Knetlegierung, eloxiert
Werkstoff Führungsstange	hochlegierter Stahl
Werkstoff Gehäuse	Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange	hochlegierter Stahl
Gewicht	1,4 kg
Hersteller	Festo
Hersteller-Nr.	DGRC-GF-32-80-PA
EAN	4052568771164
Zolltarifnummer	84123100
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Ausführung	Gleitführung
Werkstoff	Aluminium, eloxiert
Gewinde	G 1/8
Kolben-Ø [mm]	32
Hub [mm]	80
Dichtmaterial	NBR, TPE-U(PU)
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Führung
Bohrung (mm)	32
Betriebsdruck max [bar]	10
Temperaturbereich	-10-60 °C
Temperatur (max.)	60
