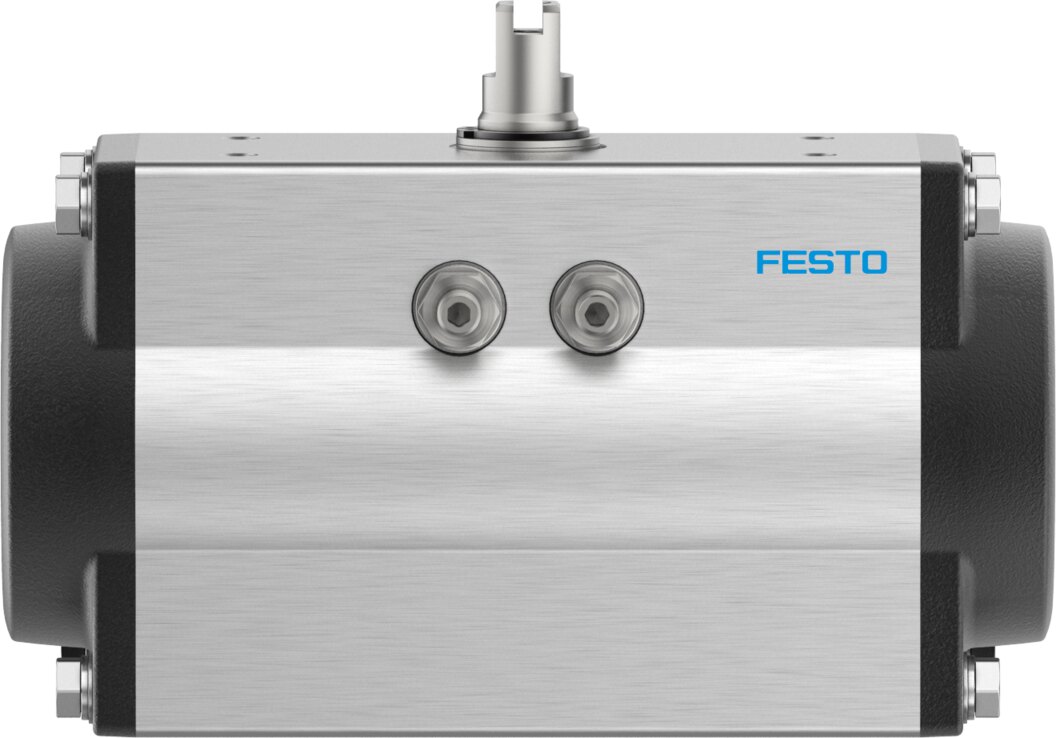

Schwenkantrieb einfachwirkend, mit Federrückstellung, Größe 40, Flansch F05 DFPD-N-40-RP-90-RS60-F05-R3-C - Festo 8102807

Der einfachwirkende DFPD der Größe 40 bewegt die Armatur mit 14,5 bis 28 Nm Luftdrehmoment bei 6 bar und stellt sie per Feder mit 13,8 bis 27,2 Nm zurück. Angebaut wird über das Lochbild F05 nach ISO 5211, die Welle T14, Tiefe 16 mm greift in die Armaturenspindel.

Vorteile

• 14,5 bis 28 Nm mit Druckluft (6 bar) und 13,8 bis 27,2 Nm aus dem Federpaket
• Sicherheitsstellung bei Druckluftausfall über Federkraft, Gerätetyp nach VDMA 66413: Sicherheitsbauteil
• Armaturenanschluss nach ISO 5211: Flansch F05, Wellenanschluss T14

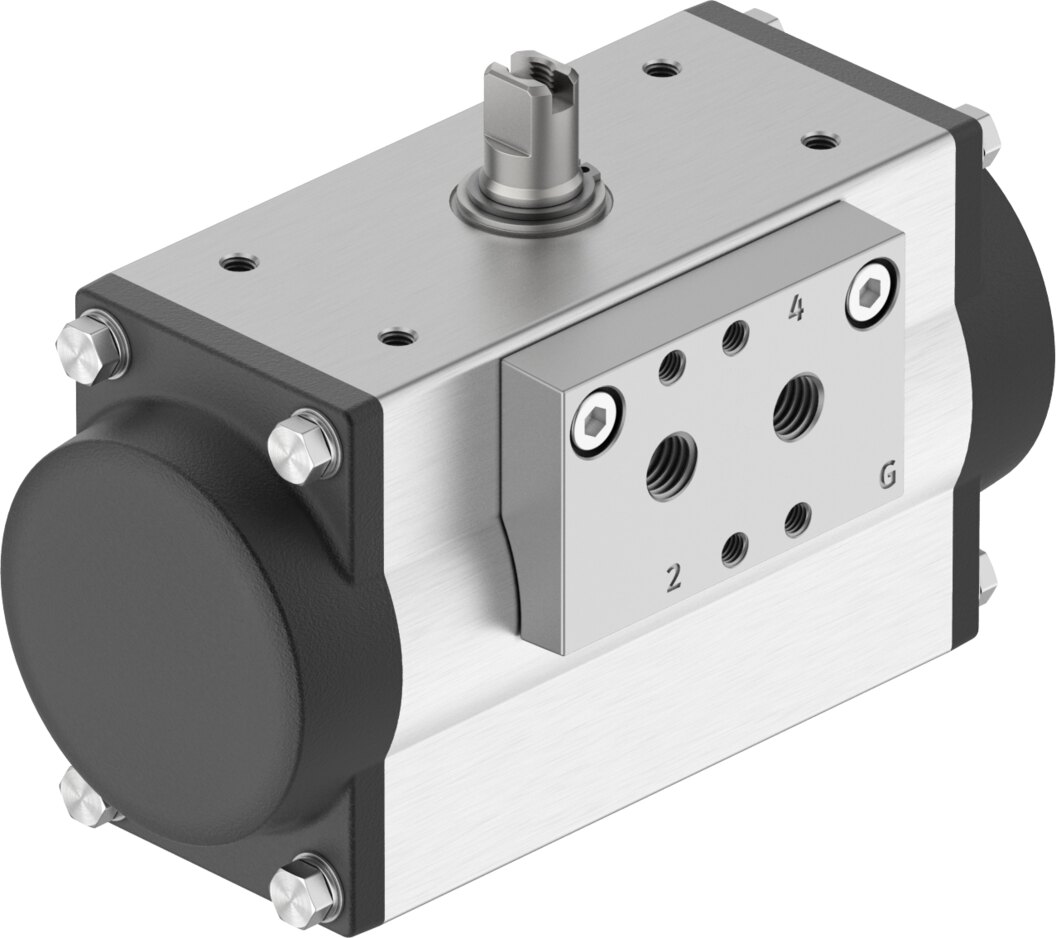

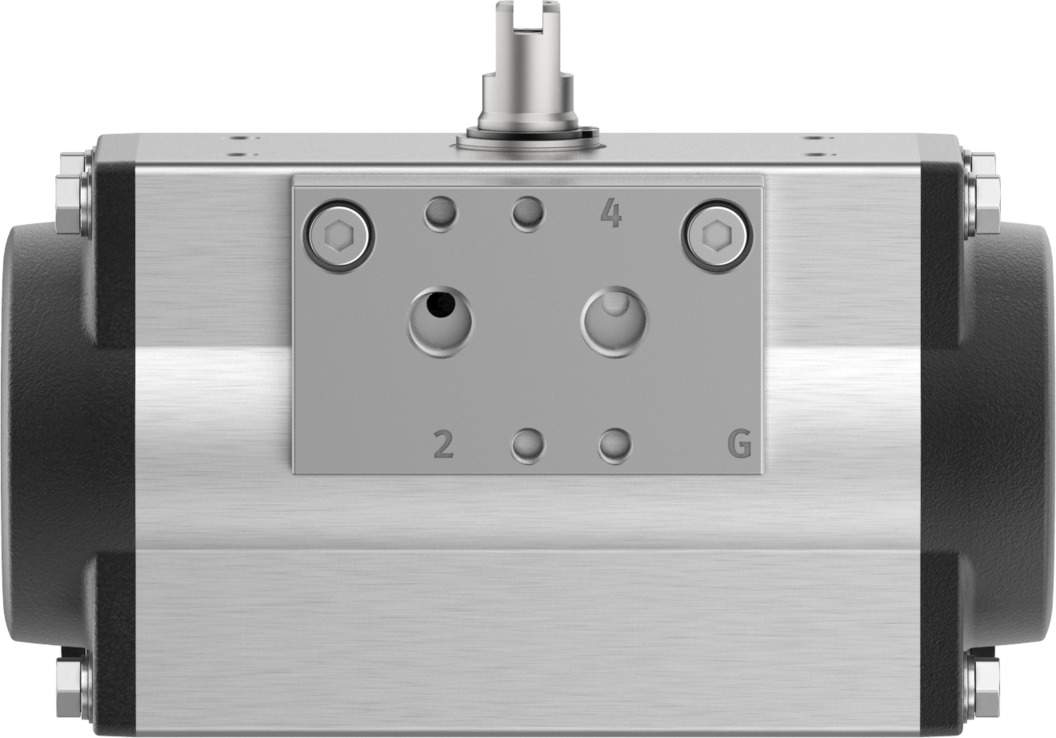

• Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 1
• Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb X
• Einsetzbar in sicherheitsbezogenen Steuerungen (SRP/CS) bis SIL 2 Low Demand

Einsatz

Er betätigt Armaturen mit 90-Grad-Hub und Kopfflansch F05, zum Beispiel Kugelhähne oder Absperrklappen in Rohrleitungen. Mit ATEX-Kategorie II 2G/2D ist der Einsatz des DFPD-40 in Zone 1 und 2 sowie Zone 21 und 22 möglich. Der DFPD-N-40-RP-90-RS60-F05-R3-C wird mit Druckluft nach ISO 8573-1:2010 [7:4:4] im Druckbereich 2 bis 8 bar betrieben. Für die Auslegung der Armaturenkonsole: Produktgewicht 2,19 kg.
