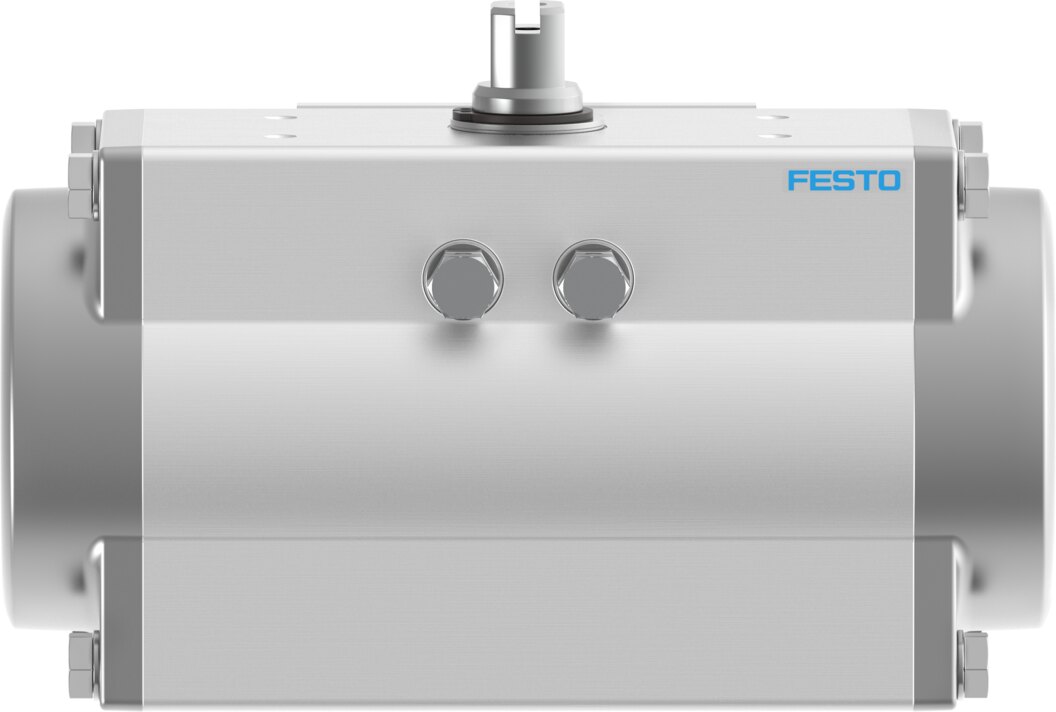

Schwenkantrieb einfachwirkend, mit Federrückstellung, Größe 40, Flansch F04 DFPD-N-40-RP-90-RS60-F04 - Festo 8066430

Für Auf/Zu-Armaturen mit Sicherheitsstellung: Der DFPD-N-40-RP-90-RS60-F04 arbeitet einfachwirkend mit Federrückstellung und erreicht bei 6 bar bis zu 28 Nm. Flanschbild F04 nach ISO 5211 und Wellenanschluss T11, Tiefe 12 mm passen direkt auf den Armaturenkopf.

Vorteile

• 14,5 bis 28 Nm mit Druckluft (6 bar) und 13,8 bis 27,2 Nm aus dem Federpaket
• Sicherheitsstellung bei Druckluftausfall über Federkraft, Gerätetyp nach VDMA 66413: Sicherheitsbauteil
• Armaturenanschluss nach ISO 5211: Flansch F04, Wellenanschluss T11

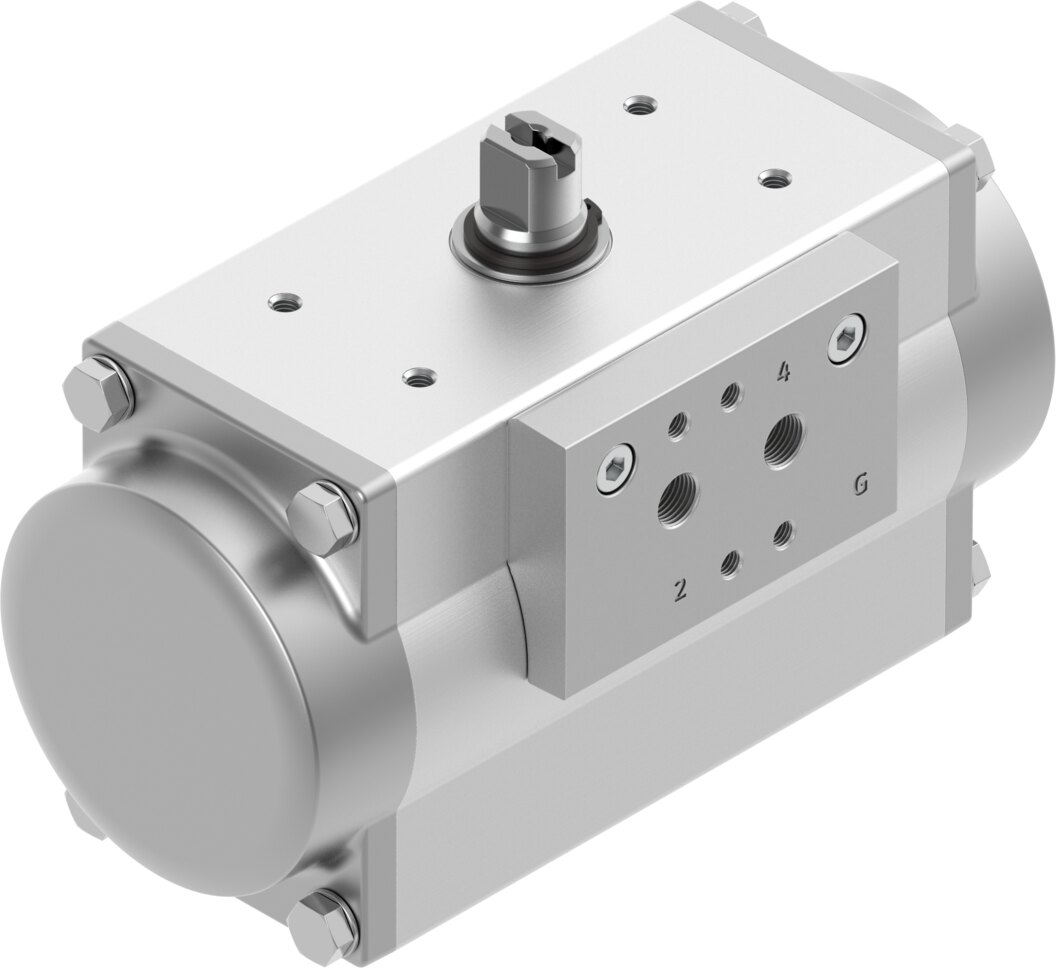

• Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 1
• Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb X
• Luftverbrauch 1,5 l pro Schaltzyklus bei 6 bar

Einsatz

Der DFPD ist für Viertelumdrehungs-Armaturen mit Kopfflansch F04 gedacht, etwa Kugelhähne und Absperrklappen in der Prozesstechnik. Die ATEX-Einstufung II 2G/2D erlaubt den Einbau des DFPD-N-40-RP-90-RS60-F04 in Zone 1 und 2 sowie Zone 21 und 22. Versorgt wird der DFPD der Größe 40 mit Druckluft nach ISO 8573-1:2010 [7:4:4] im Druckbereich 2 bis 8 bar. Für die Auslegung der Armaturenkonsole: Produktgewicht 2,18 kg.
