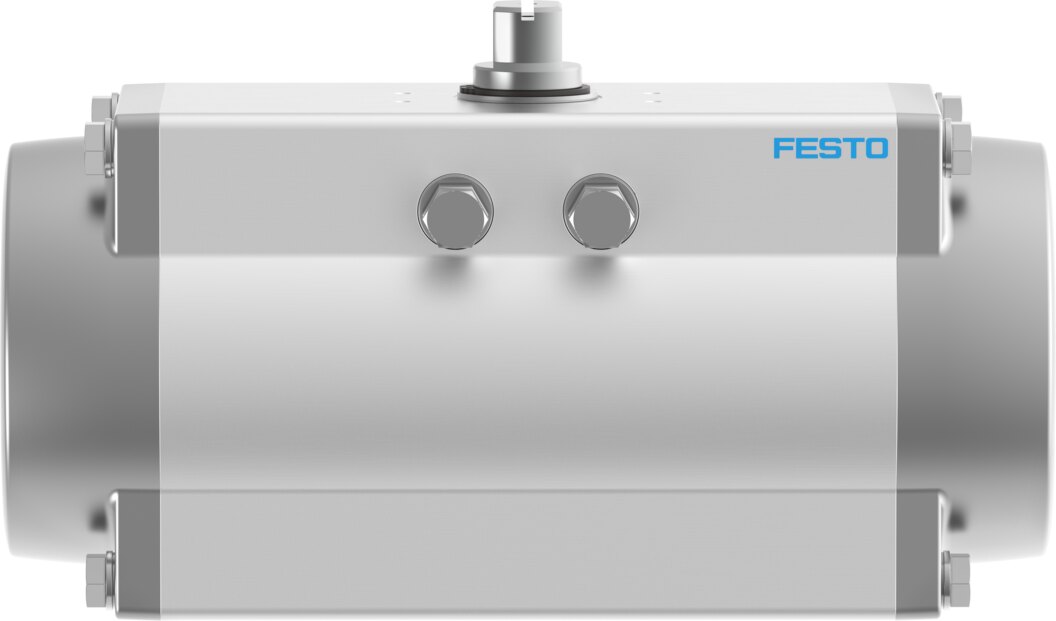

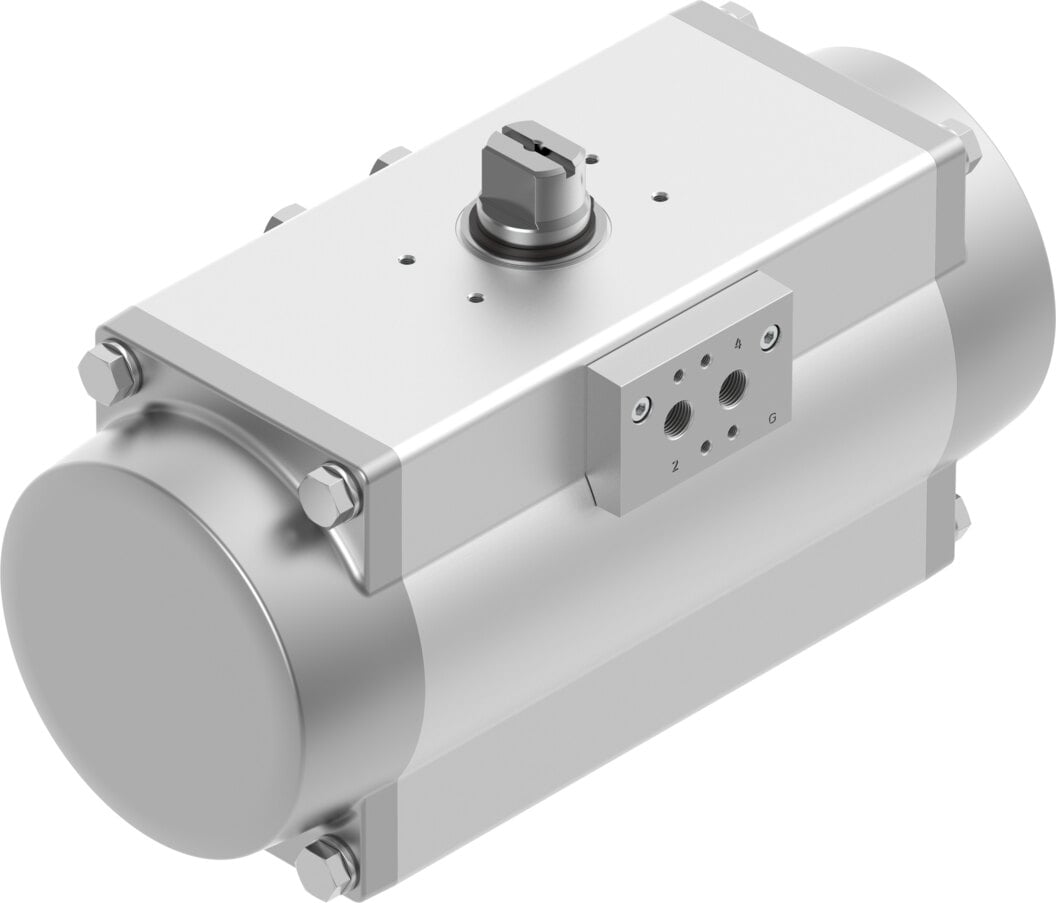

Schwenkantrieb DFPD-N-300-RP-90-RD-F0710 - Festo 8066415

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Schwenkantrieb doppeltwirkend, 301,9 Nm, Größe 300, Flansch F0710 DFPD-N-300-RP-90-RD-F0710 - Festo 8066415

Name: Schwenkantrieb doppeltwirkend, 301,9 Nm, Größe 300, Flansch F0710 DFPD-N-300-RP-90-RD-F0710 - Festo 8066415
Brand: Festo
SKU: FES-8066415
Price: 362.07 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Doppeltwirkender Schwenkantrieb mit Zahnstange und Ritzel für Prozessarmaturen mit Flanschbild F0710 nach ISO 5211. Mit 5,5 bar Nennbetriebsdruck erreicht er 301,9 Nm über den Schwenkbereich von 90°. Zulassung und Eignung: ATEX II 2G/2D, einsetzbar bis SIL 2 Low Demand. Gewicht 11,2 kg.

Netto

362,07 €

zzgl. MwSt.

430,86 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8066415

Hersteller-Nr. DFPD-N-300-RP-90-RD-F0710

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Der doppeltwirkende DFPD-N-300-RP-90-RD-F0710 schwenkt Prozessarmaturen in beide Richtungen mit Druckluft und liefert bei 5,5 bar 301,9 Nm. Angebaut wird über das Lochbild F0710 nach ISO 5211, die Welle T22, Tiefe 24 mm greift in die Armaturenspindel.

Vorteile

301,9 Nm Drehmoment über den Schwenkwinkel von 90° bei 5,5 bar
Armaturenanschluss nach ISO 5211: Flansch F0710, Wellenanschluss T22

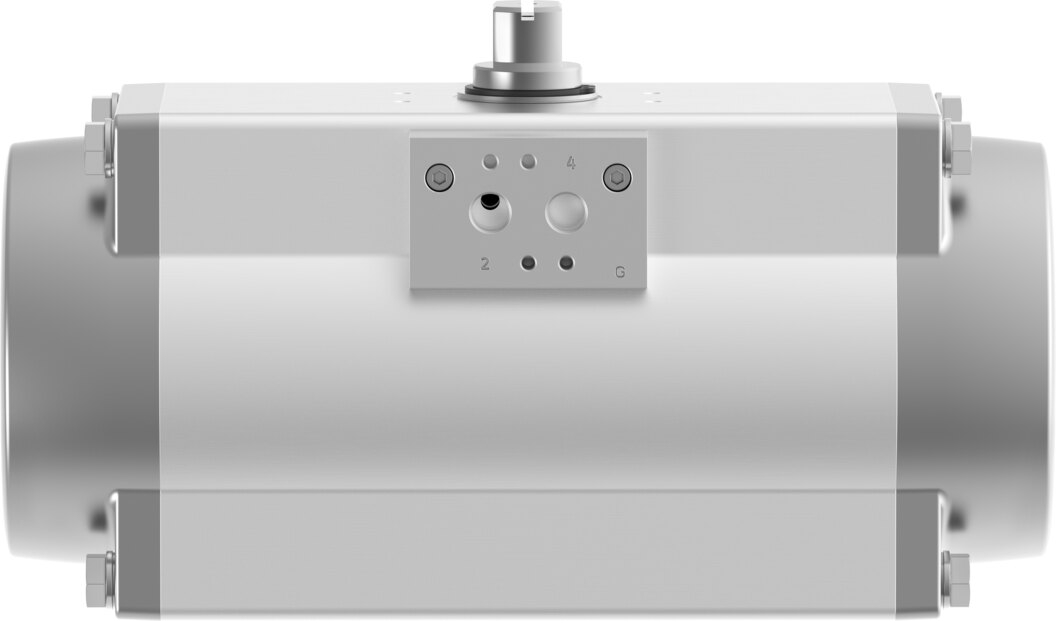

Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 2
Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb X
Einsetzbar in sicherheitsbezogenen Steuerungen (SRP/CS) bis SIL 2 Low Demand
Luftverbrauch 26,4 l pro Schaltzyklus bei 6 bar

Einsatz

Er betätigt Armaturen mit 90-Grad-Hub und Kopfflansch F0710, zum Beispiel Kugelhähne oder Absperrklappen in Rohrleitungen. In Zone 1 und 2 sowie Zone 21 und 22 darf der DFPD der Größe 300 dank ATEX II 2G/2D eingesetzt werden. Als Betriebsmedium dient Druckluft nach ISO 8573-1:2010 [7:4:4] im Druckbereich 2 bis 8 bar, Nennbetriebsdruck 5,5 bar. Das Produktgewicht beträgt 11,2 kg.

Technische Daten

Bestelltyp	DFPD-N-300-RP-90-RD-F0710
Festo-Teilenummer	8066415
Baugröße Stellantrieb	300
Flanschbohrbild	F0710
Schwenkwinkel	90°
Verstellbereich Endlage bei 0°	-5 bis 5°
Verstellbereich Endlage bei Nennschwenkwinkel	-5 bis 5°
Wellenanschluss Tiefe	24 mm
Norm Anschluss zur Armatur	ISO 5211
Einbaulage	beliebig
Funktionsweise	doppeltwirkend
Konstruktiver Aufbau	Zahnstange/Ritzel
Schließrichtung	rechtsschließend
Ventilanschluss entspricht Norm	VDI/VDE 3845 (NAMUR)
Verbindungsstelle für Stellungsregler und Stellungsrückmelder entspricht Norm	VDI/VDE 3845 Größe AA 2
Geräte-Typ nach VDMA 66413	Sicherheitsbauteil
Sicherheitsfunktion	Die Sicherheitsfunktion besteht darin, dass der Antrieb in die definierte Sicherheitsschaltstellung schaltet, Diese Schaltbewegung wird durch Belüftung der entsprechenden Druckkammer mit Druckluft erreicht, Der Wert des erzeugten Drehmoments hängt von der
Safety Integrity Level (SIL)	bis SIL 2 Low Demand mode, bis SIL 3 in einer redundanten Architektur, bis SIL 1 High Demand mode
Zertifiziert für Sicherheitsfunktion nach ISO 13849 und IEC 61508 (SIL)	Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand, Produkt kann eingesetzt werden in SRP/CS bis SIL 1 High Demand, bis SIL 3 in einer redundanten Architektur
Berstdruck	24 bar
Betriebsdruck	2 bis 8 bar
Nennbetriebsdruck	5,5 bar
Maritime Klassifizierung	siehe Zertifikat
CE-Zeichen (siehe Konformitätserklärung)	nach EU-Ex-Schutz-Richtlinie (ATEX)
UKCA-Zeichen (siehe Konformitätserklärung)	nach UK EX Vorschriften
Ex-Schutz Zulassung außerhalb der EU	EPL Gb (GB)
Explosionsschutz	Zone 1 (ATEX), Zone 1 (UKEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 21 (UKEX), Zone 22 (ATEX)
Zertifikat ausstellende Stelle	DNV TAP00001CE, TÜV Rheinland 968/V 1106.01/2023
ATEX-Kategorie Gas	II 2G
ATEX-Kategorie Staub	II 2D
Ex-Zündschutzart Gas	Ex h IIC T4 Gb X
Ex-Zündschutzart Staub	Ex h IIIC T105°C Db X
Ex-Umgebungstemperatur	-20 bis 80 °C
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium	Taupunkt min, 10 °C unterhalb der Umgebungs- und Mediumstemperatur, Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität	VDMA24364-B1/B2-L
Lagertemperatur	-20 bis 60 °C
Umgebungstemperatur	-20 bis 80 °C
Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel	301,9 Nm
Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel	301,9 Nm
Hinweis zum Drehmoment	Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung
Luftverbrauch bei 6 bar pro Zyklus 0°-Nennschwenkwinkel-0°	26,4 l
Produktgewicht	11224 g
Wellenanschluss	T22
Pneumatischer Anschluss	1/4 NPT
Werkstoff-Hinweis	RoHS konform
Werkstoff Anschlussplatte	Aluminium-Knetlegierung, eloxiert
Werkstoff Deckel	Aluminium-Druckguss, beschichtet
Werkstoff Dichtungen	NBR
Werkstoff Gehäuse	Aluminium, eloxiert
Werkstoff Kolben	Aluminium-Druckguss
Werkstoff Lager	POM
Werkstoff Nocke	Stahl
Werkstoff Schrauben	hochlegierter Stahl rostfrei
Werkstoff Welle	Stahl, vernickelt
Hersteller	Festo
Hersteller-Nr.	DFPD-N-300-RP-90-RD-F0710
EAN	4052568443702
Zolltarifnummer	84123900
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Werkstoff	Aluminium
Dichtmaterial	NBR
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Zahnstange/Ritzel
Betätigungsart	pneumatisch
Serie	DFPD
Betriebsdruck max [bar]	8
Temperaturbereich	-20-80 °C
Temperatur (max.)	80
