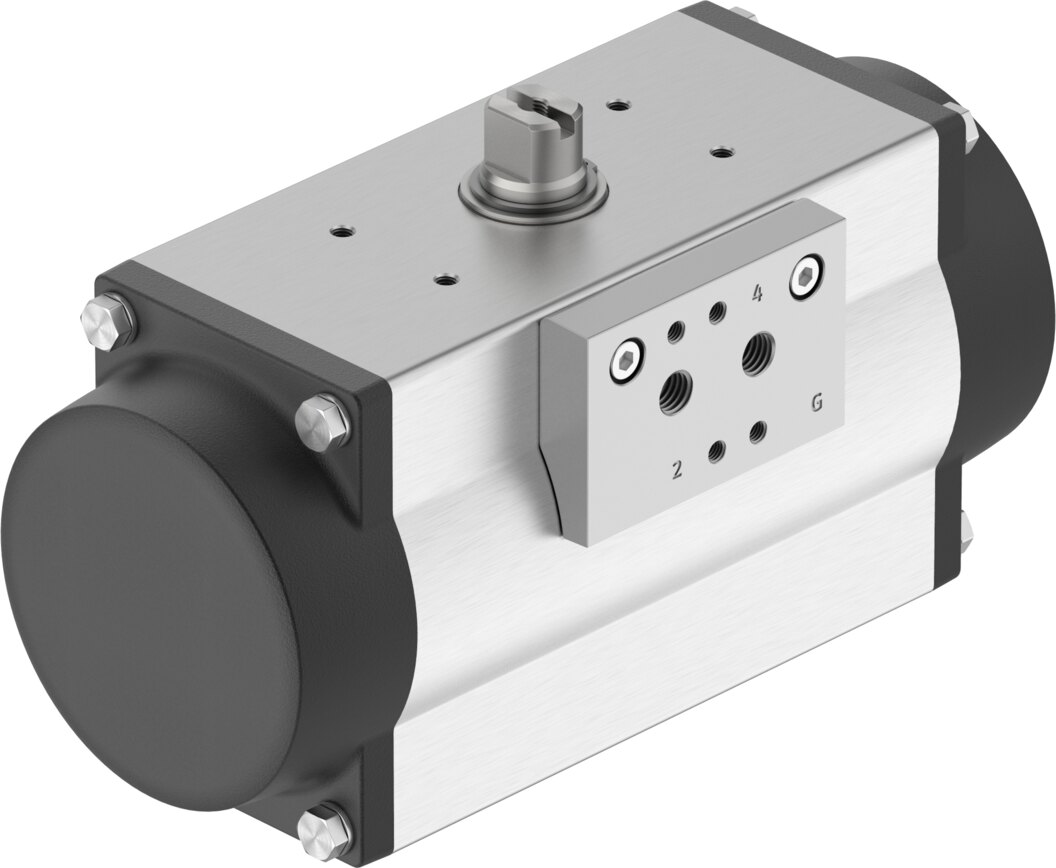

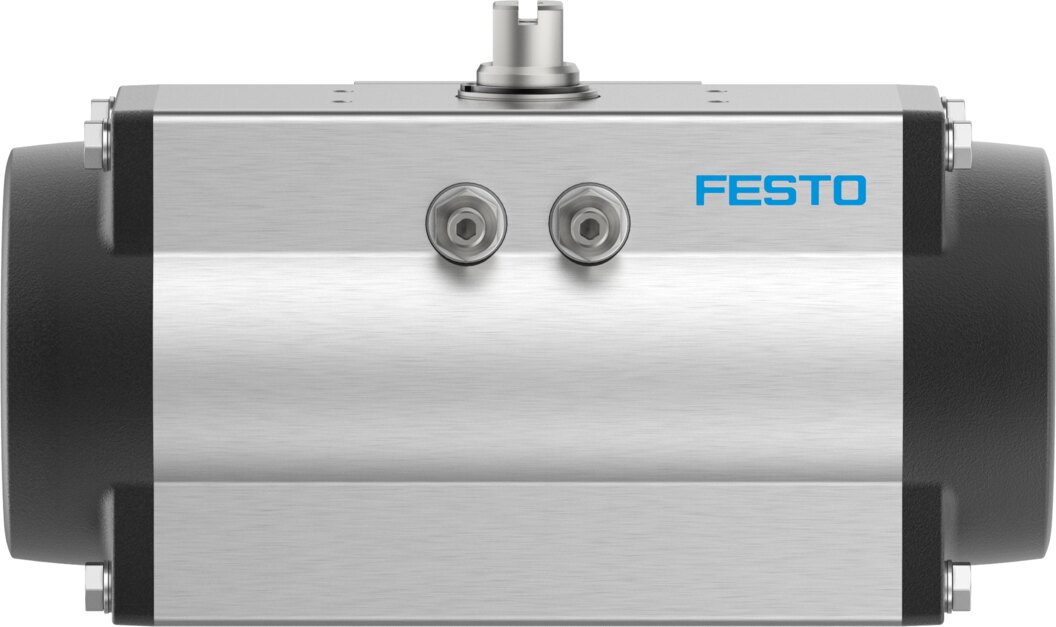

Schwenkantrieb einfachwirkend, mit Federrückstellung, Größe 80, Flansch F07 DFPD-80-RP-90-RS60-F07-R3-C - Festo 8102811

Fällt die Druckluft aus, dreht das Federpaket des DFPD-80-RP-90-RS60-F07-R3-C die Armatur in die definierte Stellung, mit mindestens 29,6 Nm Federmoment. Angebaut wird über das Lochbild F07 nach ISO 5211, die Welle T17, Tiefe 19 mm greift in die Armaturenspindel.

Vorteile

• Luftdrehmoment 31,5 bis 60,3 Nm bei 6 bar, Federrückstellmoment 29,6 bis 58,4 Nm
• Sicherheitsstellung bei Druckluftausfall über Federkraft, Gerätetyp nach VDMA 66413: Sicherheitsbauteil
• Armaturenanschluss nach ISO 5211: Flansch F07, Wellenanschluss T17

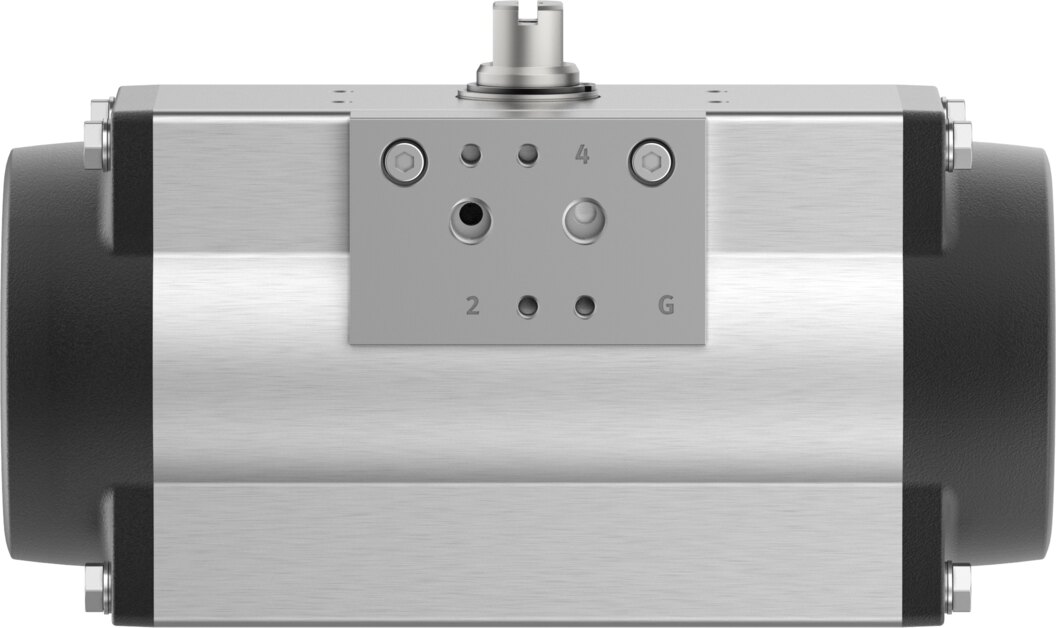

• Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 1
• Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb X
• Welle aus hochlegiertem, rostfreiem Stahl, Umgebungstemperatur -20 bis 80 °C

Einsatz

Er betätigt Armaturen mit 90-Grad-Hub und Kopfflansch F07, zum Beispiel Kugelhähne oder Absperrklappen in Rohrleitungen. In Zone 1 und 2 sowie Zone 21 und 22 darf der DFPD der Größe 80 dank ATEX II 2G/2D eingesetzt werden. Versorgt wird der DFPD der Größe 80 mit Druckluft nach ISO 8573-1:2010 [7:4:4] im Druckbereich 2 bis 8 bar. Das Produktgewicht beträgt 3,97 kg.
