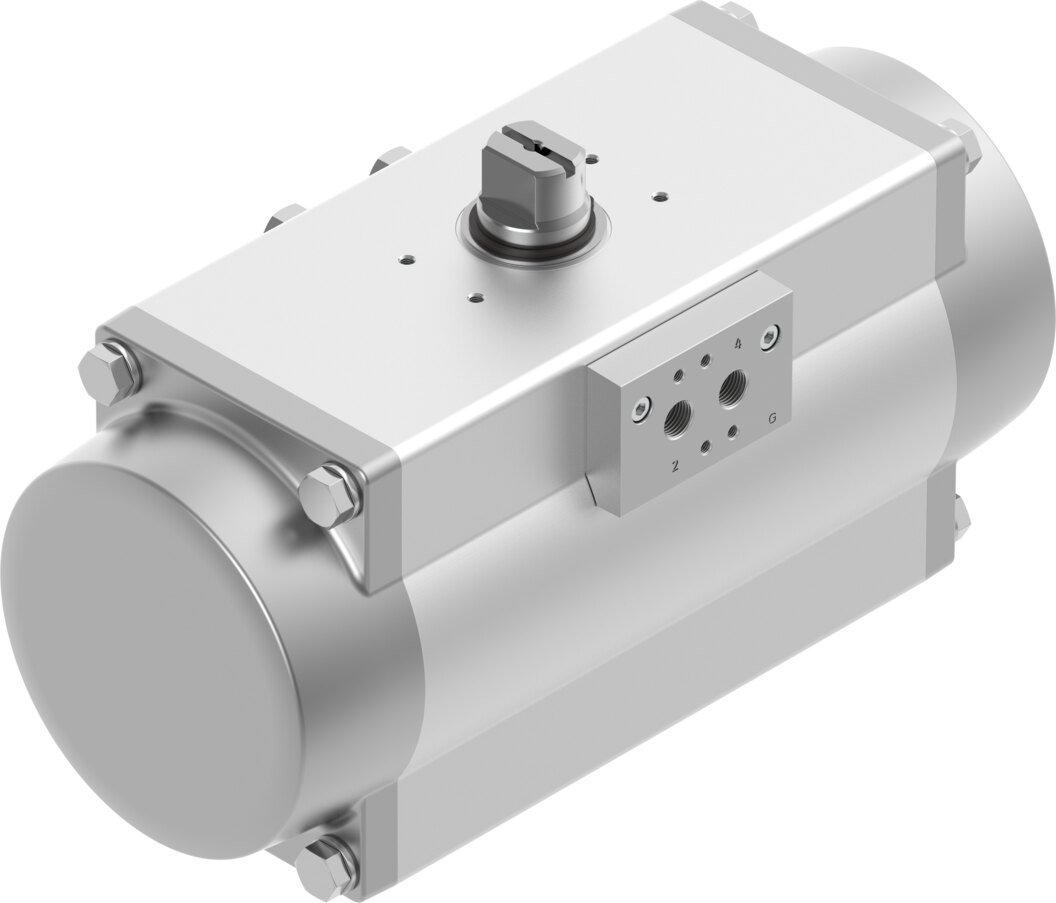

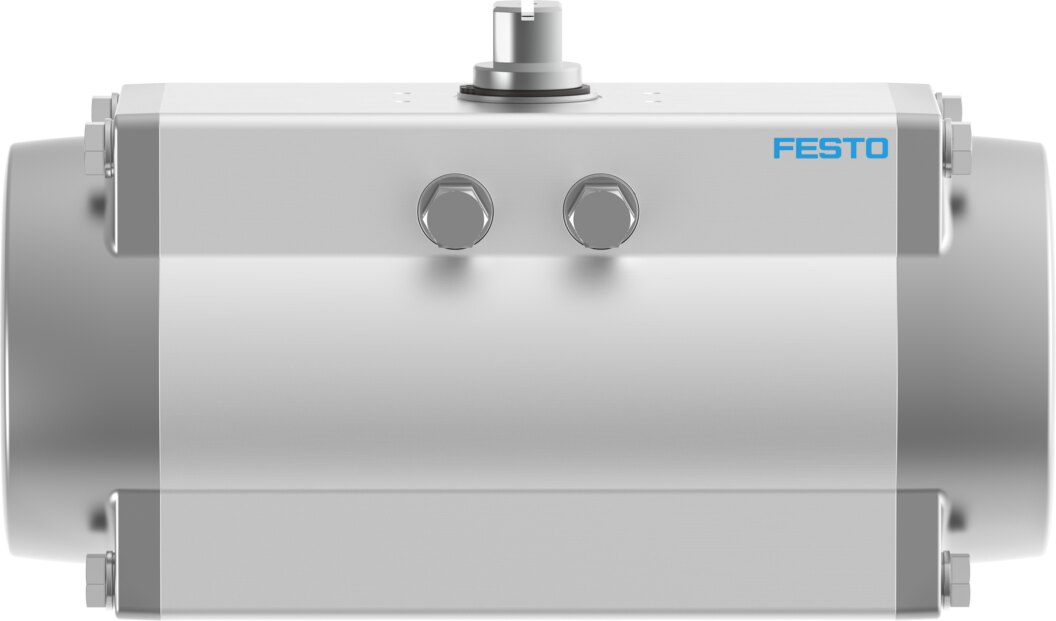

Schwenkantrieb einfachwirkend, mit Federrückstellung, Größe 300, Flansch F0710 DFPD-N-300-RP-90-RS30-F0710-R3-EP - Festo 8066462

Fällt die Druckluft aus, dreht das Federpaket des DFPD-N-300-RP-90-RS30-F0710-R3-EP die Armatur in die definierte Stellung, mit mindestens 54,2 Nm Federmoment. Flanschbild F0710 nach ISO 5211 und Wellenanschluss T22, Tiefe 24 mm passen direkt auf den Armaturenkopf.

Vorteile

• 57,6 bis 110,5 Nm mit Druckluft (3 bar) und 54,2 bis 107 Nm aus dem Federpaket
• Sicherheitsstellung bei Druckluftausfall über Federkraft, Gerätetyp nach VDMA 66413: Sicherheitsbauteil
• Armaturenanschluss nach ISO 5211: Flansch F0710, Wellenanschluss T22

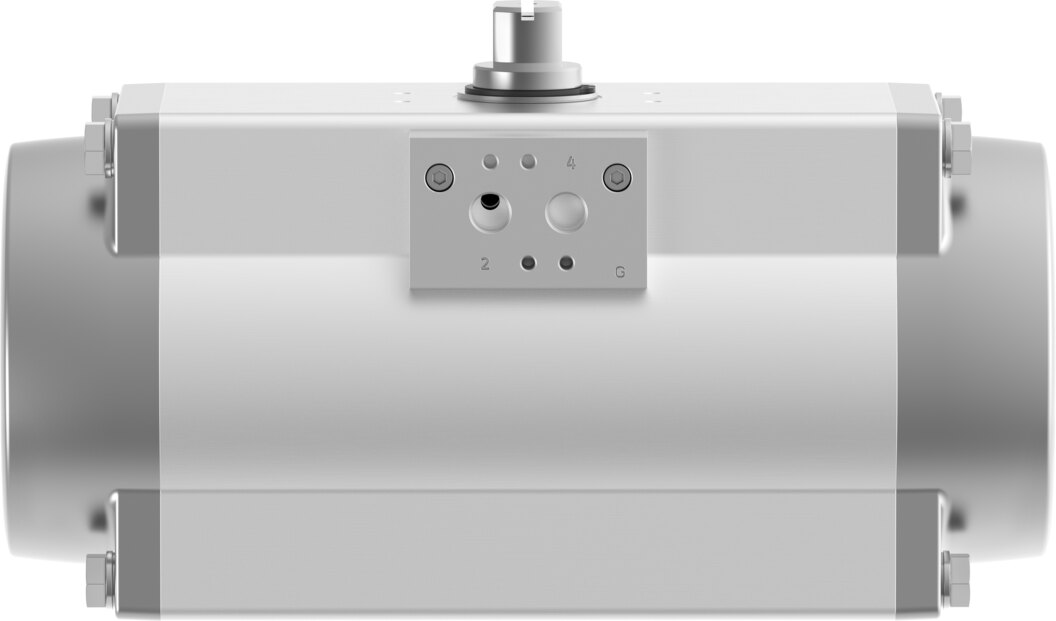

• Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 2
• Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb X
• Welle aus hochlegiertem, rostfreiem Stahl, Umgebungstemperatur -20 bis 80 °C

Einsatz

Typische Aufgaben sind Auf/Zu-Betätigung von Kugelhähnen, Absperrklappen und Kükenhähnen mit Kopfflansch F0710. Die ATEX-Einstufung II 2G/2D erlaubt den Einbau des DFPD-N-300-RP-90-RS30-F0710-R3-EP in Zone 1 und 2 sowie Zone 21 und 22. Versorgt wird der DFPD der Größe 300 mit Druckluft nach ISO 8573-1:2010 [7:4:4] im Druckbereich 2 bis 8 bar. Für die Auslegung der Armaturenkonsole: Produktgewicht 12,1 kg.
