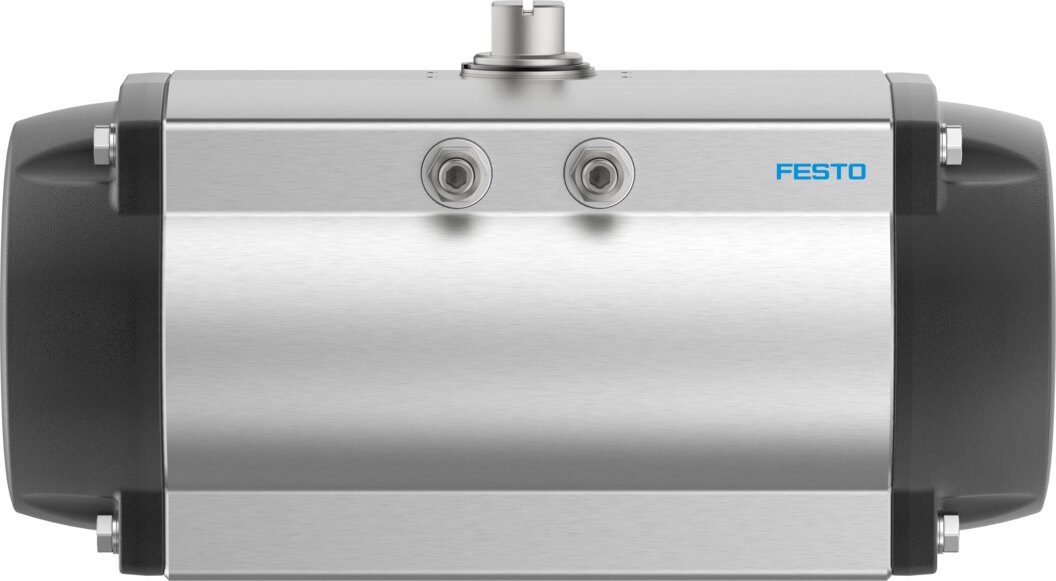

Schwenkantrieb einfachwirkend, mit Federrückstellung, Größe 700, Flansch F12 DFPD-700-RP-90-RS60-F12-R3-C - Festo 8102881

Für Auf/Zu-Armaturen mit Sicherheitsstellung: Der DFPD-700-RP-90-RS60-F12-R3-C arbeitet einfachwirkend mit Federrückstellung und erreicht bei 6 bar bis zu 465,5 Nm. Angebaut wird über das Lochbild F12 nach ISO 5211, die Welle T27, Tiefe 29 mm greift in die Armaturenspindel.

Vorteile

• Luftdrehmoment 252,8 bis 465,5 Nm bei 6 bar, Federrückstellmoment 258,1 bis 470,7 Nm
• Sicherheitsstellung bei Druckluftausfall über Federkraft, Gerätetyp nach VDMA 66413: Sicherheitsbauteil
• Armaturenanschluss nach ISO 5211: Flansch F12, Wellenanschluss T27

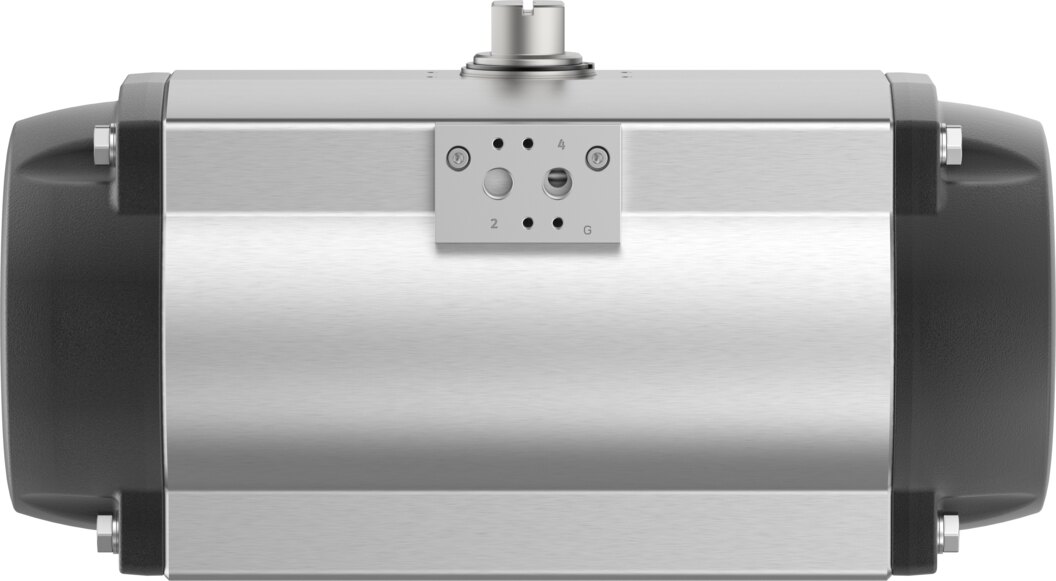

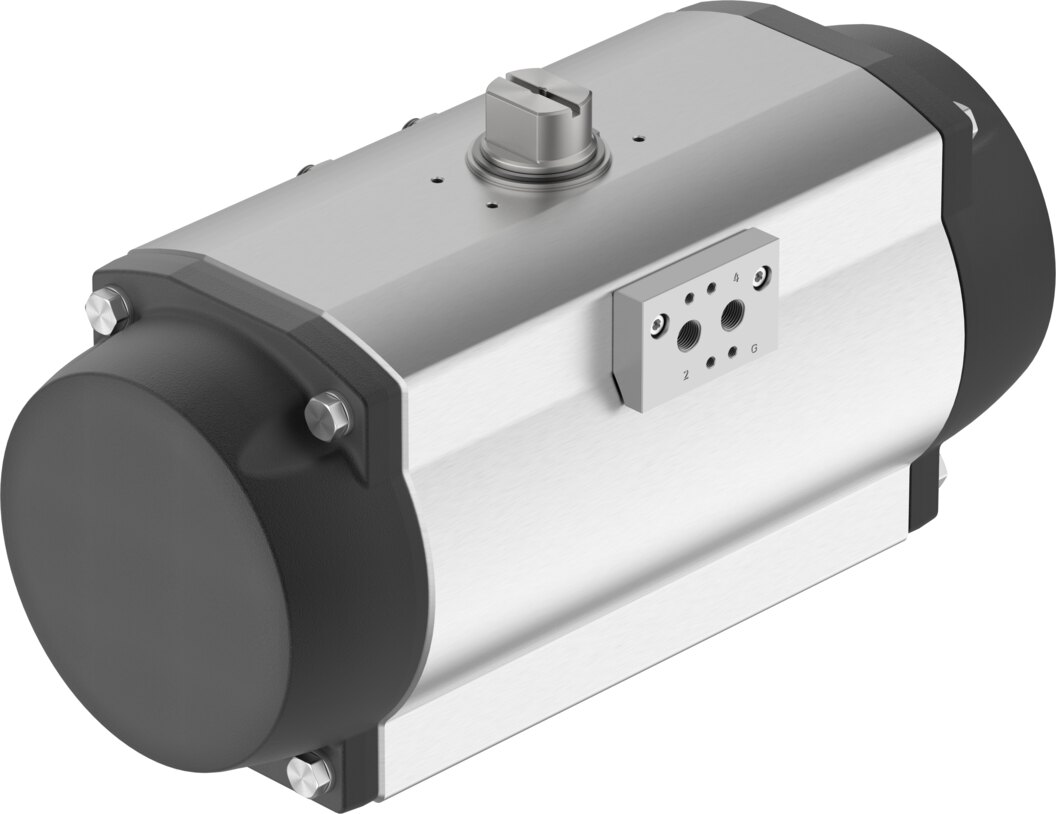

• Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 2
• Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb X
• Luftverbrauch 24,5 l pro Schaltzyklus bei 6 bar

Einsatz

Typische Aufgaben sind Auf/Zu-Betätigung von Kugelhähnen, Absperrklappen und Kükenhähnen mit Kopfflansch F12. In Zone 1 und 2 sowie Zone 21 und 22 darf der DFPD der Größe 700 dank ATEX II 2G/2D eingesetzt werden. Medium: Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig 2 bis 8 bar, Auslegungspunkt 6 bar. Das Produktgewicht beträgt 26,3 kg.
