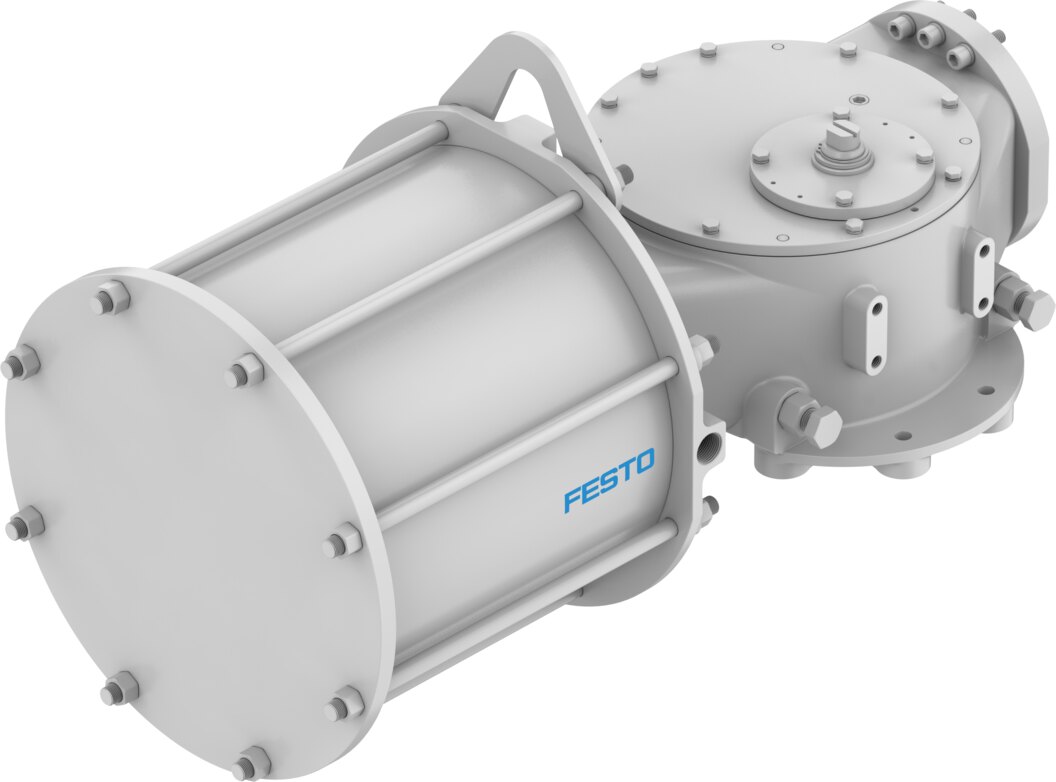

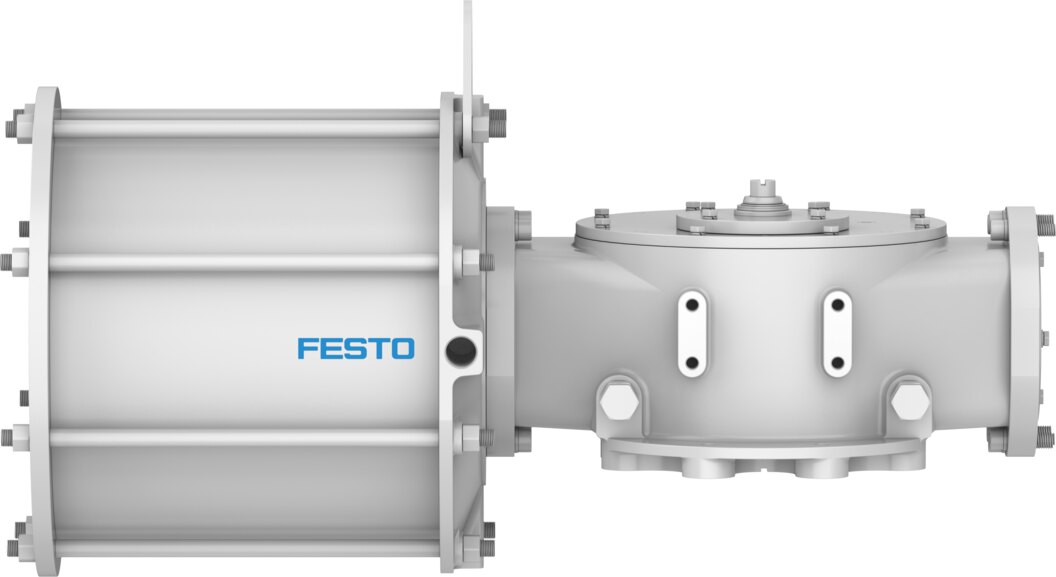

Schwenkantrieb DFPD-9500-SY-Y-90-RD-F1625 - Festo 8211835
Netto
zzgl. MwSt.
8.562,12 € inkl. 19 % MwSt., zzgl. Versand
7.195,06 €
Artikel
FES-8211835
Hersteller-Nr.
DFPD-9500-SY-Y-90-RD-F1625
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Baugröße Stellantrieb | 9500 |
|---|---|
| Flanschbohrbild | F1625 |
| Schwenkwinkel | 90 deg |
| Verstellbereich Endlage bei 0° | -5 ... 5 deg |
| Verstellbereich Endlage bei Nennschenkwinkel | -5 ... 5 deg |
| Wellenanschluss Tiefe | 57 mm |
| Norm Anschluss zur Armatur | ISO 5211 |
| Einbaulage | beliebig |
| Funktionsweise | doppeltwirkend |
| Konstruktiver Aufbau | Joch-Kinematik |
| Schließrichtung | rechtsschließend |
| Ventilanschluss entspricht Norm | VDI/VDE 3845 (NAMUR) |
| Verbindungsstelle für Stellungsregler und Stellungsrückmelder entspricht Norm | VDI/VDE 3845 Größe AA 3 |
| Sicherheitsfunktion | Die Sicherheitsfunktion besteht darin, dass der Antrieb in die definierte Sicherheitsschaltstellung schaltet. Diese Schaltbewegung wird durch Belüftung der entsprechenden Druckkammer mit Druckluft erreicht. Der Wert des erzeugten Drehmoments hängt von der |
| Safety Integrity Level (SIL) | bis SIL 2 Low Demand mode, bis SIL 3 in einer redundanten Architektur |
| Zertifiziert für Sicherheitsfunktion nach ISO 13849 und IEC 61508 (SIL) | Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand, bis SIL 3 in einer redundanten Architektur |
| Berstdruck | 13,89 bar |
| Betriebsdruck | 3 ... 4,6 bar |
| Nennbetriebsdruck | 4,63 bar |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Ex-Schutz-Richtlinie (ATEX) |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK EX Vorschriften |
| Ex-Schutz Zulassung außerhalb der EU | EPL Gb (GB) |
| Explosionsschutz | Zone 1 (ATEX), Zone 1 (UKEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 21 (UKEX), Zone 22 (ATEX) |
| Zertifikat ausstellende Stelle | TÜV Rheinland 968/FSP 2959.00/2025 |
| ATEX-Kategorie Gas | II 2G |
| ATEX-Kategorie Staub | II 2D |
| Ex-Zündschutzart Gas | Ex h IIC T6 Gb |
| Ex-Zündschutzart Staub | Ex h IIIC T85°C Db |
| Ex-Umgebungstemperatur | -20°C <= Ta <= +80°C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:3:4] |
| Hinweis zum Betriebs-/Steuermedium | Taupunkt min. 10 °C unterhalb der Umgebungs- und Mediumstemperatur, Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| LABS-Konformität | VDMA24364-Zone III |
| Lagertemperatur | -20 ... 60 °C |
| Umgebungstemperatur | -20 ... 80 °C |
| Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel | 7988,6 Nm |
| Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel | 7988,6 Nm |
| Hinweis zum Drehmoment | Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung. |
| Luftverbrauch bei 0,6 MPa (6 bar, 87 psi) pro Zyklus 0°-Nennschwenkwinkel-0° | 408,8 l |
| Produktgewicht | 153000 g |
| Wellenanschluss | T55 |
| Pneumatischer Anschluss | G3/4 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Abschlussdeckel | Kugelgraphitguss |
| Werkstoff Anschlagschraube | Stahl |
| Werkstoff Dichtungen | NBR |
| Werkstoff Feder | Federstahl |
| Werkstoff Federstange | Stahl |
| Werkstoff Gehäuse | Kugelgraphitguss |
| Werkstoff Kolben | Kugelgraphitguss |
| Werkstoff Kolbenstange | Stahl |
| Werkstoff Zuganker | Stahl |
| Werkstoff Zylinderrohr | Stahl |
| Gewicht | 188 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DFPD-9500-SY-Y-90-RD-F1625 |
| EAN | 4052568769727 |
| Zolltarifnummer | 84123900 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
