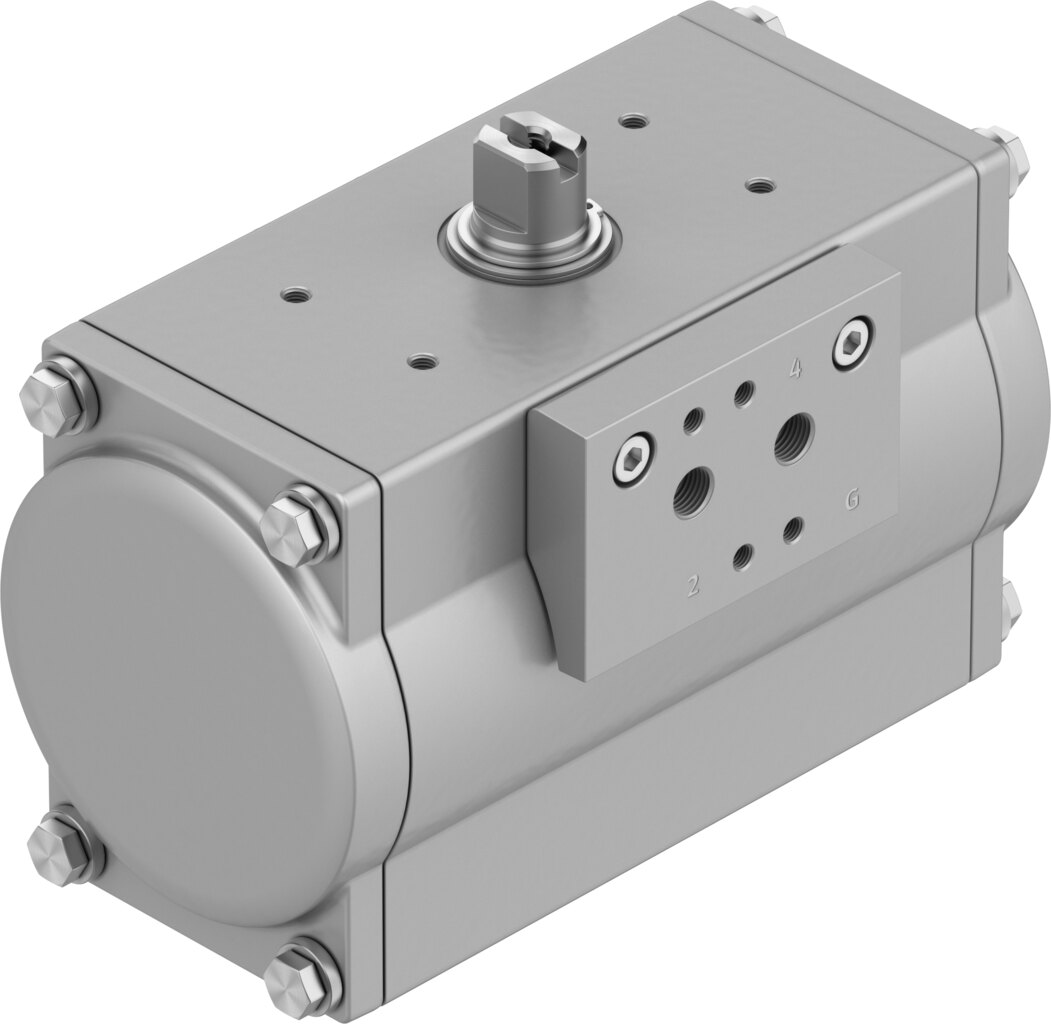

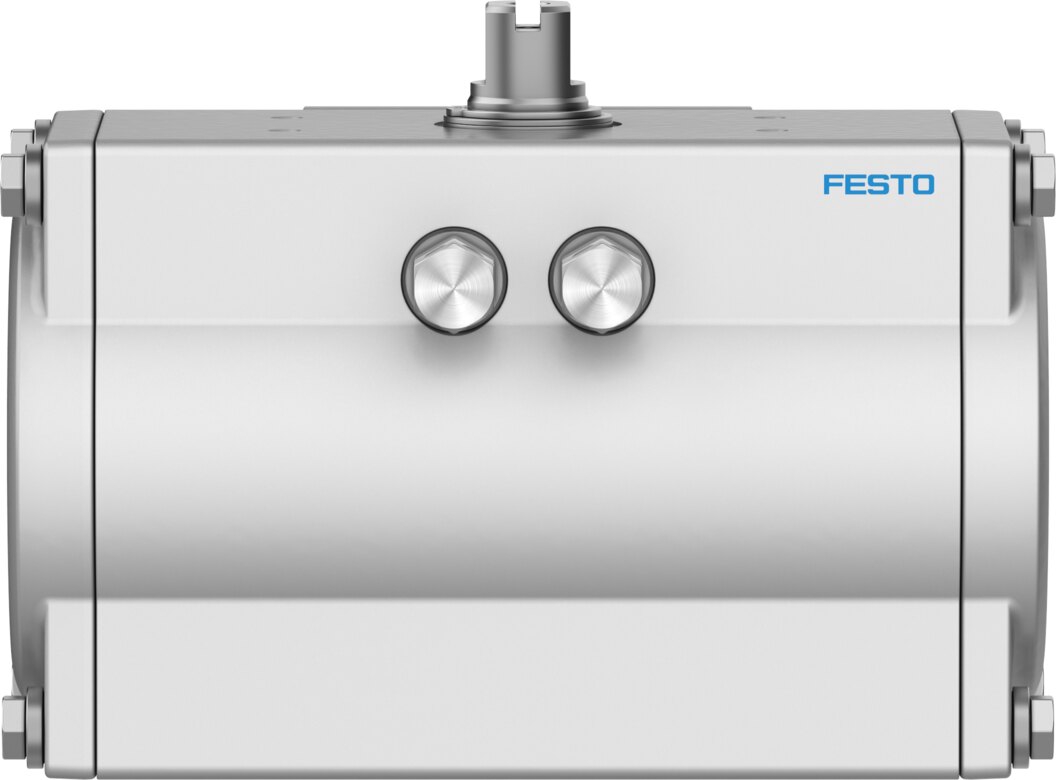

Schwenkantrieb doppeltwirkend, 63,3 Nm, Größe 60, Flansch F0507 DFPD-60-RP-90-RD-F0507-R3-EP - Festo 8083511

Der doppeltwirkende DFPD-60-RP-90-RD-F0507-R3-EP schwenkt Prozessarmaturen in beide Richtungen mit Druckluft und liefert bei 5,5 bar 63,3 Nm. Der Anbau erfolgt über Flansch F0507 (ISO 5211) und Wellenanschluss T14, Tiefe 16 mm.

Vorteile

• Drehmoment 63,3 Nm bei 5,5 bar Nennbetriebsdruck
• Armaturenanschluss nach ISO 5211: Flansch F0507, Wellenanschluss T14
• Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 1
• Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb X
• Welle aus hochlegiertem, rostfreiem Stahl, Umgebungstemperatur -20 bis 80 °C
• Luftverbrauch 3,8 l pro Schaltzyklus bei 6 bar

Einsatz

Der DFPD ist für Viertelumdrehungs-Armaturen mit Kopfflansch F0507 gedacht, etwa Kugelhähne und Absperrklappen in der Prozesstechnik. Mit ATEX-Kategorie II 2G/2D ist der Einsatz des DFPD-60 in Zone 1 und 2 sowie Zone 21 und 22 möglich. Als Betriebsmedium dient Druckluft nach ISO 8573-1:2010 [7:4:4] im Druckbereich 2 bis 8 bar, Nennbetriebsdruck 5,5 bar. Für die Auslegung der Armaturenkonsole: Produktgewicht 2,79 kg.
