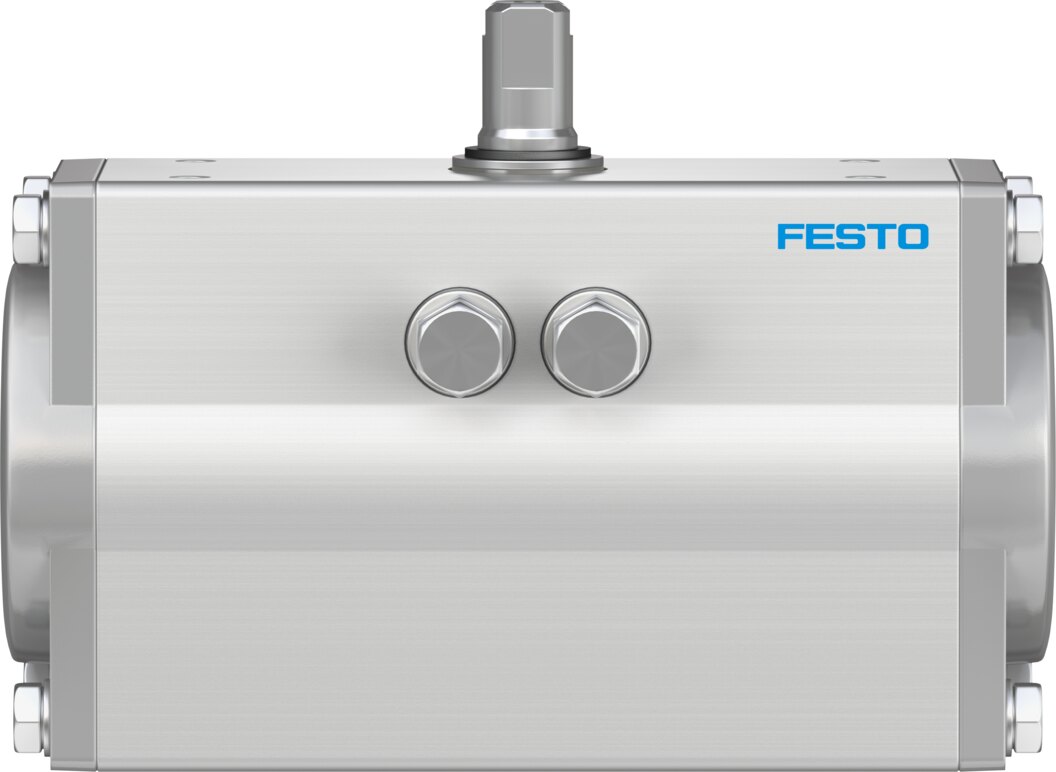

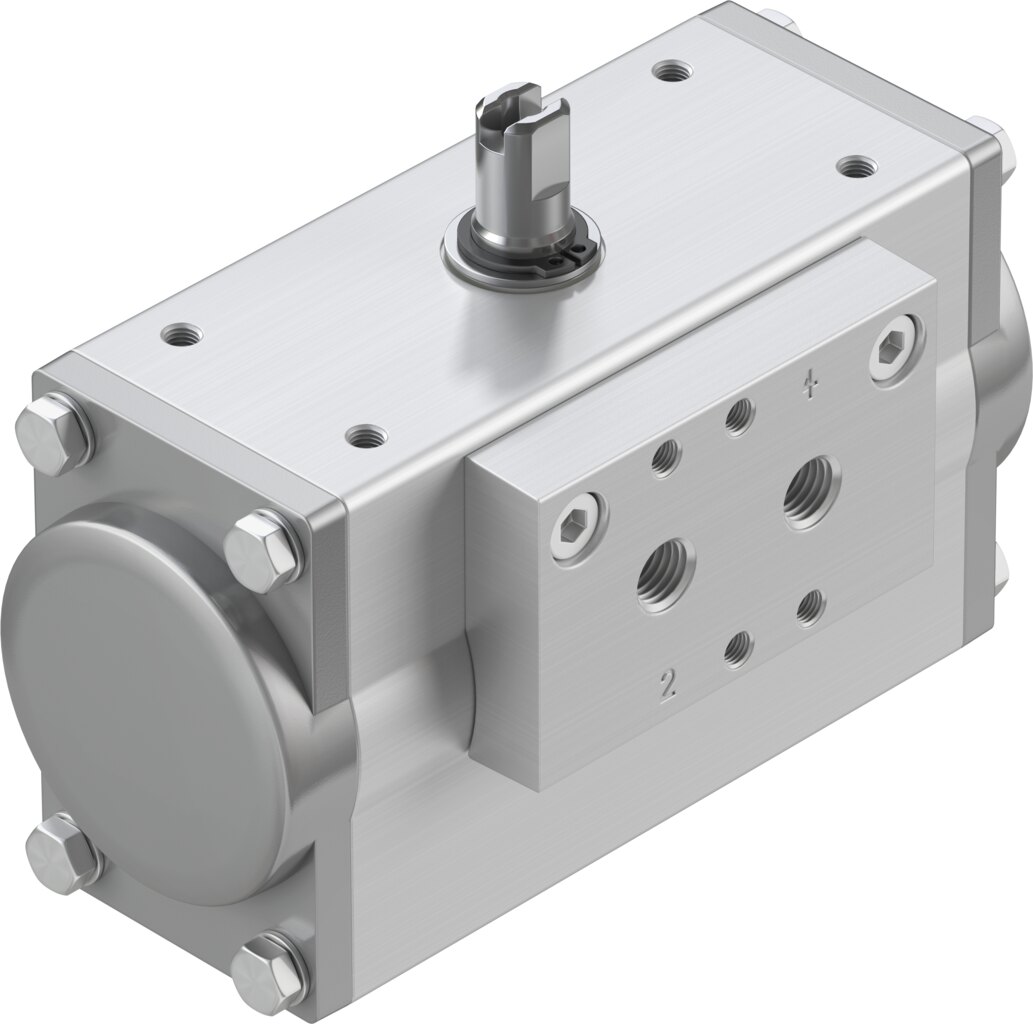

Schwenkantrieb doppeltwirkend, 10,3 Nm, Größe 10, Flansch F04 DFPD-N-10-RP-90-RD-F04-R3-EP - Festo 8066407

Mit bis zu 10,3 Nm bei 5,5 bar Nennbetriebsdruck betätigt der DFPD der Größe 10 Kugelhähne und Absperrklappen mit Flanschbild F04. Angebaut wird über das Lochbild F04 nach ISO 5211, die Welle T9, Tiefe 10 mm greift in die Armaturenspindel.

Vorteile

• Drehmoment 10,3 Nm bei 5,5 bar Nennbetriebsdruck
• Armaturenanschluss nach ISO 5211: Flansch F04, Wellenanschluss T9
• Ventilschnittstelle nach VDI/VDE 3845 (NAMUR) für den direkten Anbau eines Magnetventils, Anschluss für Stellungsregler und Rückmelder Größe AA 1
• Für explosionsgefährdete Bereiche: ATEX II 2G und II 2D, Zündschutzart Ex h IIC T4 Gb X
• Einsetzbar in sicherheitsbezogenen Steuerungen (SRP/CS) bis SIL 2 Low Demand
• Welle aus hochlegiertem, rostfreiem Stahl, Umgebungstemperatur -20 bis 80 °C

Einsatz

Typische Aufgaben sind Auf/Zu-Betätigung von Kugelhähnen, Absperrklappen und Kükenhähnen mit Kopfflansch F04. Die ATEX-Einstufung II 2G/2D erlaubt den Einbau des DFPD-N-10-RP-90-RD-F04-R3-EP in Zone 1 und 2 sowie Zone 21 und 22. Als Betriebsmedium dient Druckluft nach ISO 8573-1:2010 [7:4:4] im Druckbereich 2 bis 8 bar, Nennbetriebsdruck 5,5 bar. Das Produktgewicht beträgt 0,96 kg.
