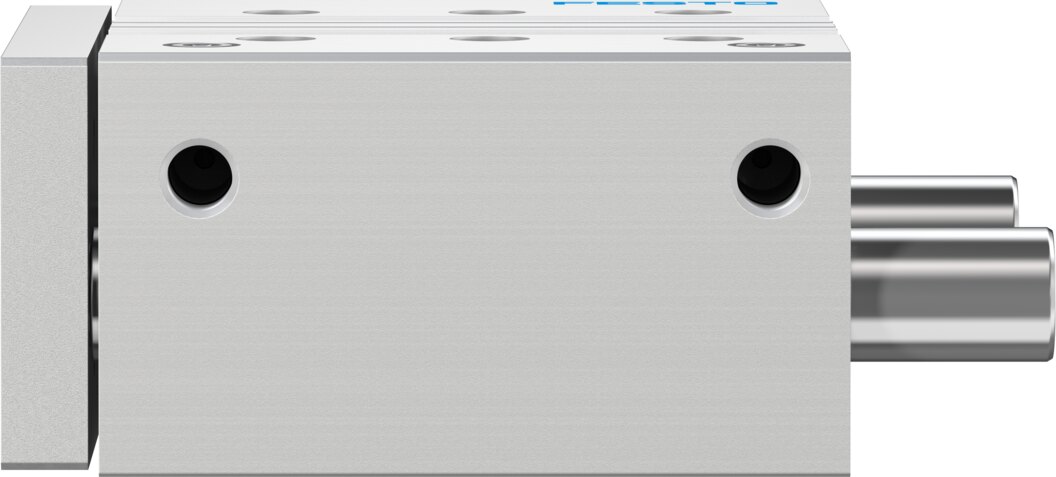

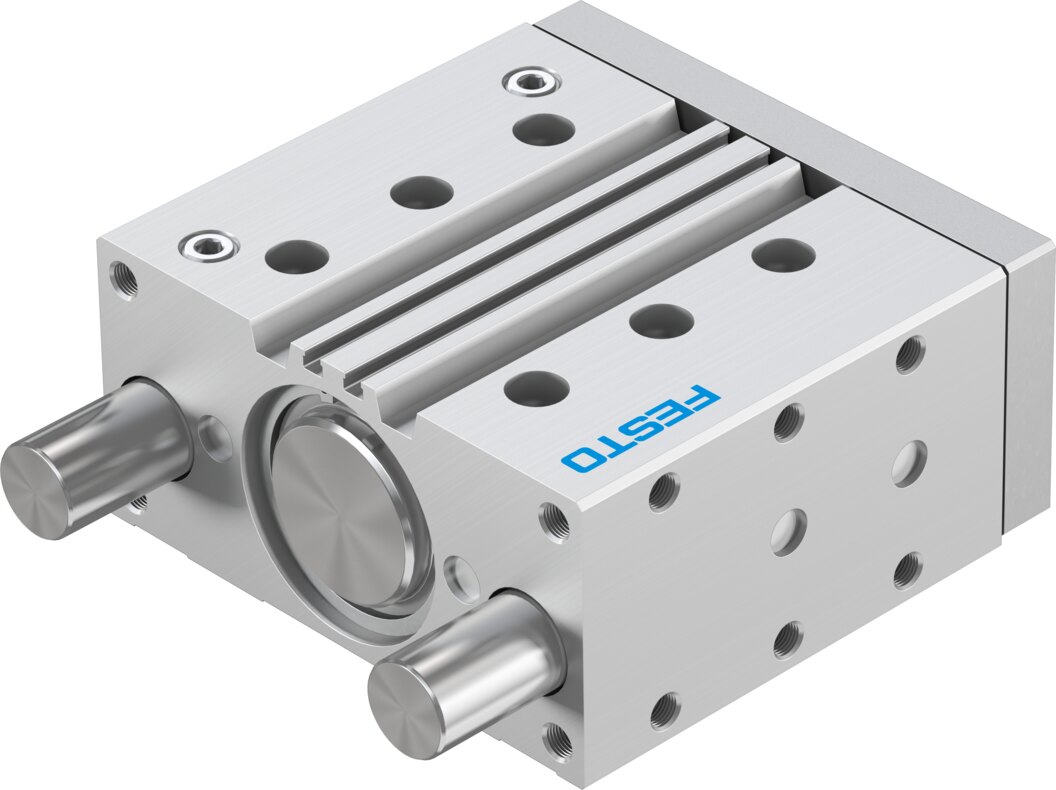

Führungszylinder mit Gleitführung Ø 63 mm Hub 80 mm DFM-63-80-P-A-GF-F1A - Festo 8118949

Wo eine Kolbenstange allein Querkräfte nicht verträgt, übernimmt der Führungszylinder DFM-63-80-P-A-GF-F1A mit 80 mm Hub und 1870 N Vorlaufkraft bei 6 bar.

Vorteile

• Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 1533 N
• Kraft: 1870 N Vorlauf und 1750 N Rücklauf bei 6 bar (theoretisch)
• Geschwindigkeit: bis 0,6 m/s
• Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L
• Momente: Mx bis 95,83 Nm, My/Mz bis 54,43 Nm
• Kolbenstange: hochlegierter, rostfreier Stahl

Einsatz

Typische Einsätze des DFM-63-80-P-A-GF-F1A sind Ausschieben, Vereinzeln und Heben an Förderstrecken und in Vorrichtungen. Medium für den DFM-63-80-P-A-GF-F1A ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -20 bis 80 °C Umgebungstemperatur in beliebiger Einbaulage. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 63 mm: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
