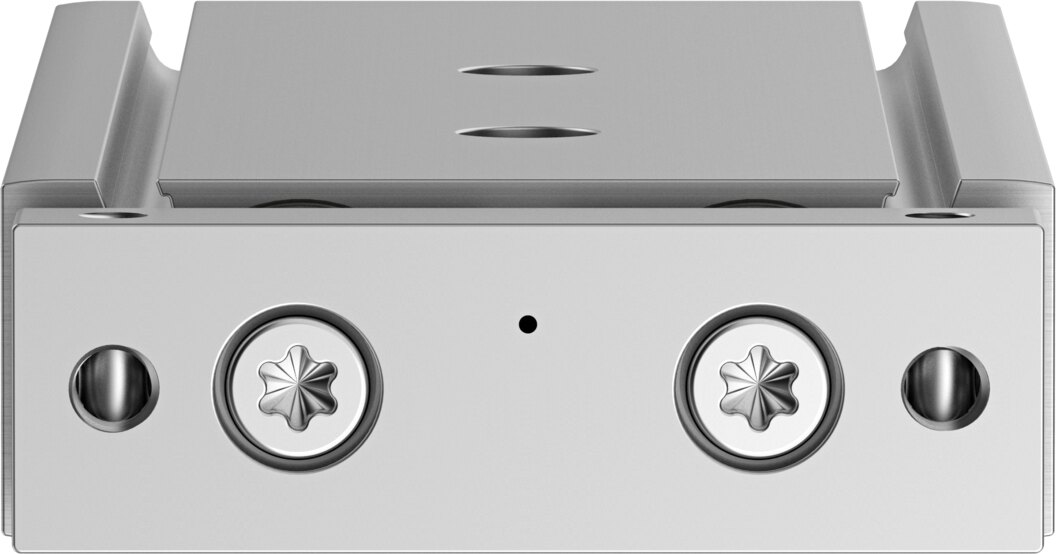

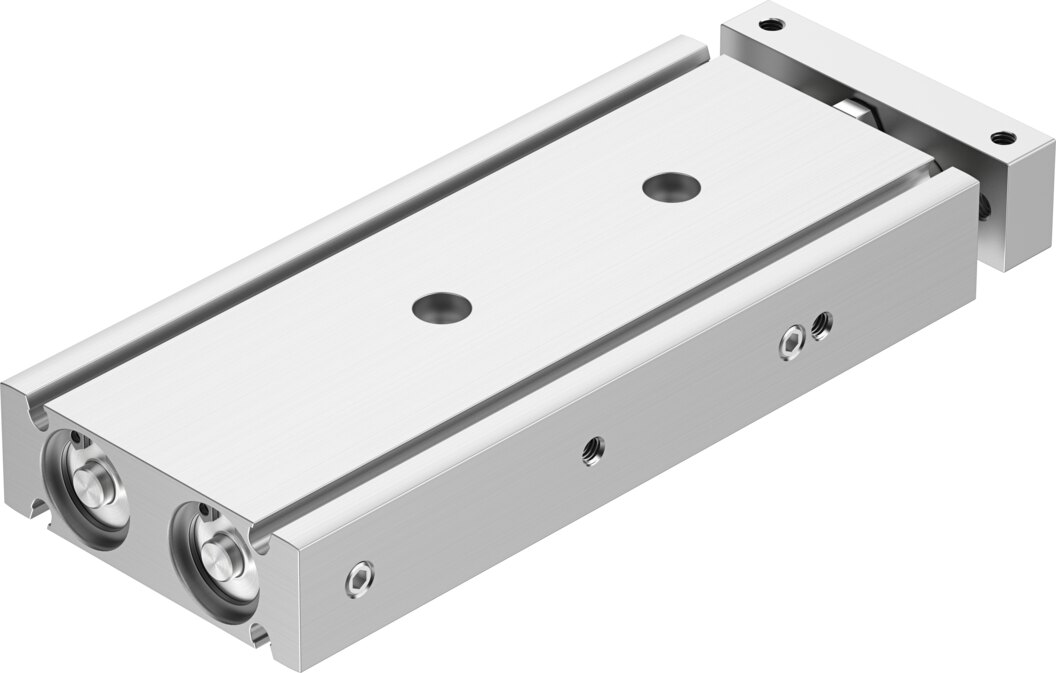

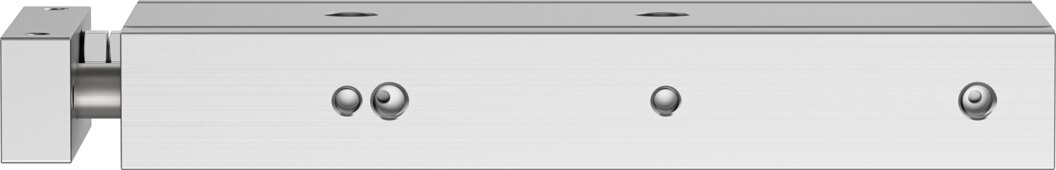

Doppelkolbenzylinder mit Gleitführung Ø 16 mm Hub 70 mm DGTZ-GF-16-70-P-A - Festo 8100576

Der DGTZ-GF-16-70-P-A setzt bei 6 bar theoretisch 242 N in eine geführte Linearbewegung über 70 mm um, Kolben-Ø 16 mm.

Vorteile

• Gleitführung: Führungsstangen in Gleitlagern
• Kraft: 242 N Vorlauf und 181 N Rücklauf bei 6 bar (theoretisch)
• Reinraum und LABS: Klasse 5 nach ISO 14644-1, LABS-konform nach VDMA24364-Zone III
• Kolbenstange: hochlegierter, rostfreier Stahl
• Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,15 J

Einsatz

Typische Einsätze des DGTZ-GF-16-70-P-A sind Ausschieben, Vereinzeln und Heben an Förderstrecken und in Vorrichtungen. Der DGTZ-GF-16-70-P-A arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -10 bis 80 °C Umgebungstemperatur, die Einbaulage ist beliebig. Belegt sind für diese Ausführung mit 70 mm Hub: Reinraumklasse 5 nach ISO 14644-1.
