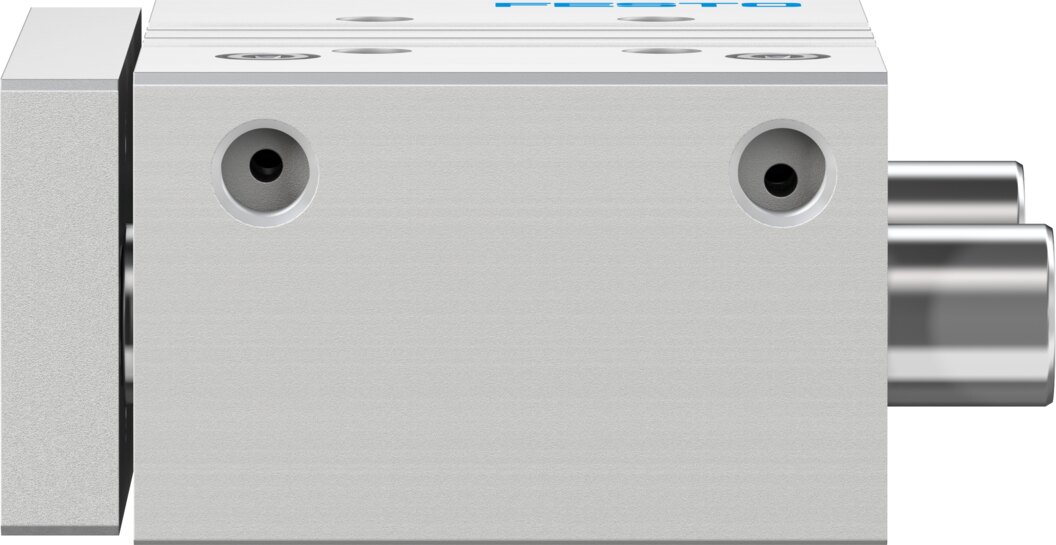

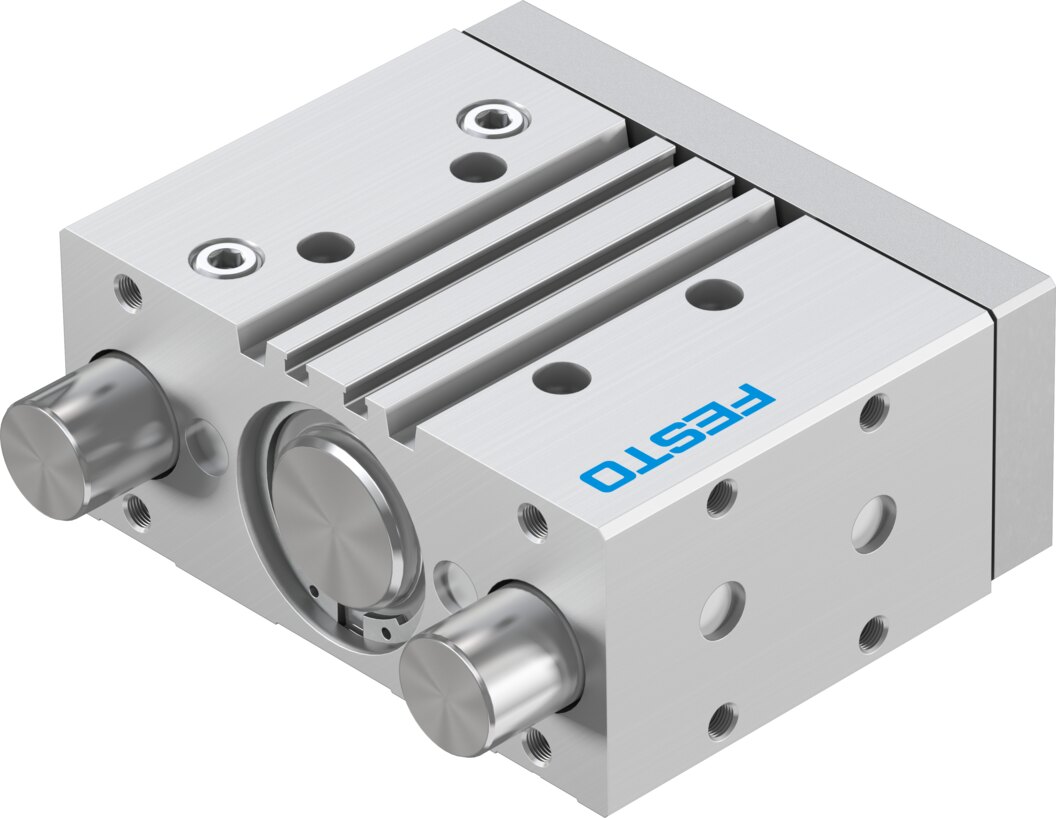

Führungszylinder DFM-50-50-P-A-GF-F1A - Festo 8118928
Netto
zzgl. MwSt.
521,15 € inkl. 19 % MwSt., zzgl. Versand
437,94 €
Artikel
FES-8118928
Hersteller-Nr.
DFM-50-50-P-A-GF-F1A
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Schwerpunktsabstand der Nutzlast zur Jochplatte xs | 50 mm |
|---|---|
| Hub | 50 mm |
| Kolben-Ø | 50 mm |
| Betriebsart der Antriebseinheit | Joch |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Gleitführung |
| Konstruktiver Aufbau | Führung |
| Positionserkennung | für Näherungsschalter |
| Varianten | Metalle mit Kupfer, Zink oder Nickel als Hauptbestandteil sind ausgeschlossen von der Verwendung. Ausnahmen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen. |
| Betriebsdruck | 1 ... 10 bar |
| Max. Geschwindigkeit | 0,6 m/s |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 6 nach ISO 14644-1 |
| Umgebungstemperatur | -20 ... 80 °C |
| Aufprallenergie in den Endlagen | 1 J |
| Max. Kraft Fy | 1533 N |
| Max. Kraft Fy statisch | 1533 N |
| Max. Kraft Fz | 1533 N |
| Max. Kraft Fz statisch | 1533 N |
| Max. Moment Mx | 84,33 Nm |
| Max. Moment Mx statisch | 84,33 Nm |
| Max. Moment My | 38,33 Nm |
| Max. Moment My statisch | 38,33 Nm |
| Max. Moment Mz | 38,33 Nm |
| Max. Moment Mz statisch | 38,33 Nm |
| Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub | 15,44 Nm |
| Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs | 216 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf | 1057 N |
| Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf | 1178 N |
| Bewegte Masse | 2254 g |
| Produktgewicht | 4085 g |
| Alternativanschlüsse | siehe Produktzeichnung |
| Pneumatischer Anschluss | G1/4 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Gewicht | 4 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DFM-50-50-P-A-GF-F1A |
| EAN | 4052568570262 |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
