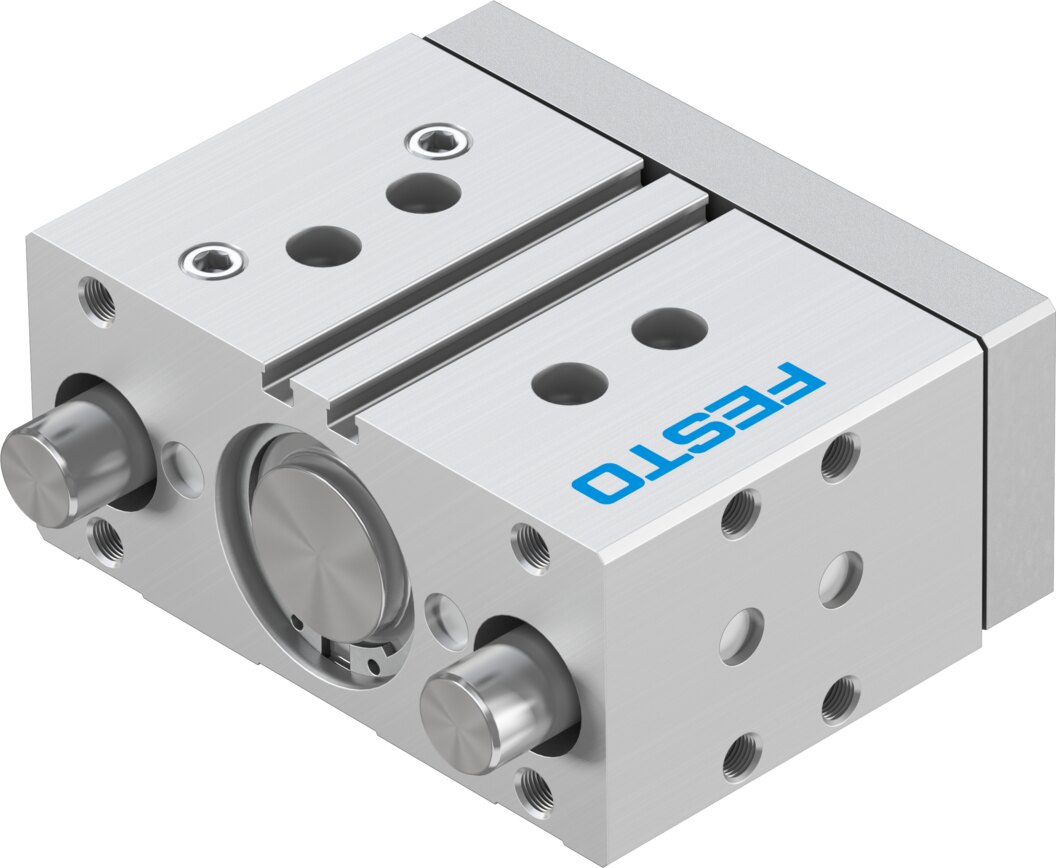

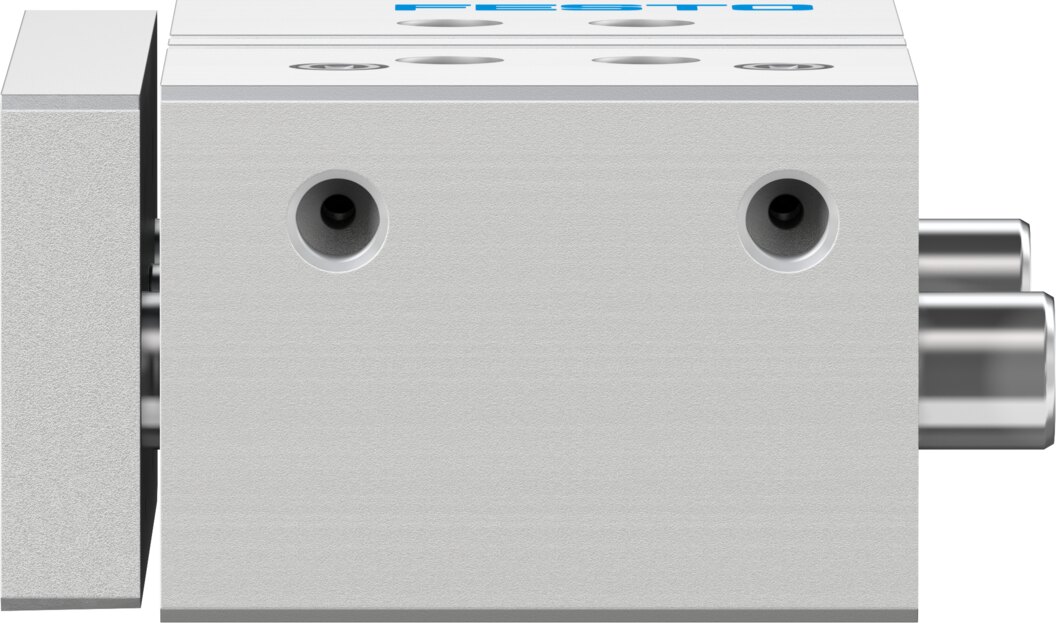

Führungszylinder mit Kugelumlaufführung Ø 40 mm Hub 25 mm DFM-40-25-P-A-KF-F1A - Festo 8118914

Wo eine Kolbenstange allein Querkräfte nicht verträgt, übernimmt der Führungszylinder DFM-40-25-P-A-KF-F1A mit 25 mm Hub und 754 N Vorlaufkraft bei 6 bar.

Vorteile

• Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen, Querkraft Fy bis 1130 N
• Kraft: 754 N Vorlauf und 686 N Rücklauf bei 6 bar (theoretisch)
• Kolbenstange: hochlegierter, rostfreier Stahl
• Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,7 J
• Geschwindigkeit: bis 0,8 m/s
• Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L

Einsatz

Den DFM-40-25-P-A-KF-F1A setzt man ein, wo leichter Lauf und genaue Führung beim Heben, Fügen oder Ausschieben zählen. Medium für den DFM-40-25-P-A-KF-F1A ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -5 bis 60 °C Umgebungstemperatur in beliebiger Einbaulage. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 40 mm: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
