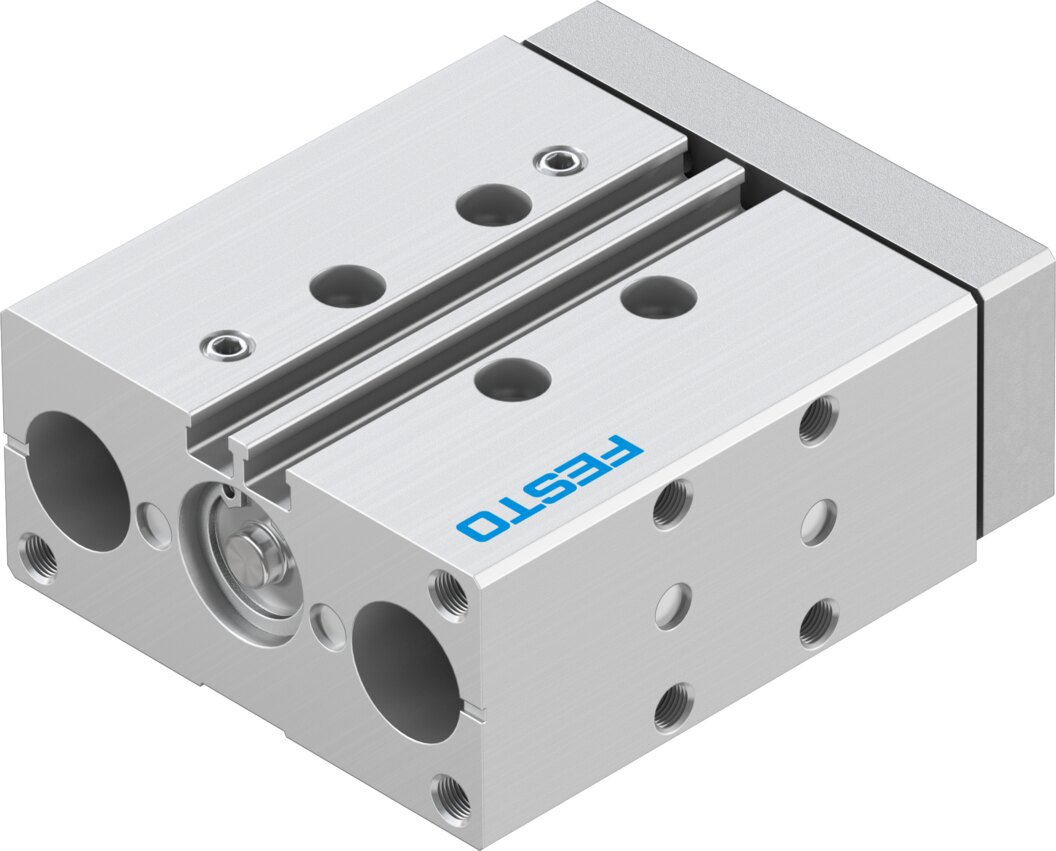

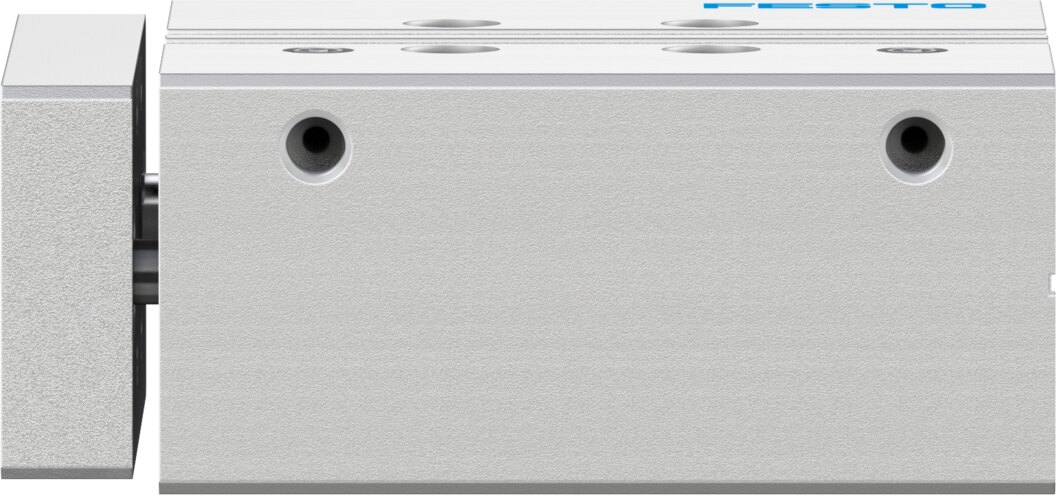

Führungszylinder mit Gleitführung Ø 16 mm Hub 30 mm DFM-16-30-P-A-GF-F1A - Festo 8118825
Mit 30 mm Hub und Kolben-Ø 16 mm übernimmt der Führungszylinder DFM-16-30-P-A-GF-F1A Hub- und Schiebeaufgaben, geführt von einer Gleitführung. Bei 6 bar liefert er theoretisch 121 N im Vorlauf und 90 N im Rücklauf. Querkräfte bis 304 N und Momente Mx bis 6,99 Nm nimmt die Führung direkt auf.
Netto
zzgl. MwSt.
270,34 € inkl. 19 % MwSt., zzgl. Versand
227,18 €
Artikel
FES-8118825
Hersteller-Nr.
DFM-16-30-P-A-GF-F1A
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der DFM-16-30-P-A-GF-F1A setzt bei 6 bar theoretisch 121 N in eine geführte Linearbewegung über 30 mm um, Kolben-Ø 16 mm.
Vorteile
- Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 304 N
- Kraft: 121 N Vorlauf und 90 N Rücklauf bei 6 bar (theoretisch)
- Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)
- Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,15 J
- Momente: Mx bis 6,99 Nm, My/Mz bis 2,89 Nm
- Kolbenstange: hochlegierter, rostfreier Stahl
Einsatz
Der DFM-16-30-P-A-GF-F1A eignet sich für Hub-, Stopp- und Schiebeaufgaben in Fördertechnik und Vorrichtungsbau. Medium für den DFM-16-30-P-A-GF-F1A ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -20 bis 80 °C Umgebungstemperatur in beliebiger Einbaulage. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 16 mm: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
Technische Daten
| Typ | DFM-16-30-P-A-GF-F1A |
|---|---|
| Festo-Nummer | 8118825 |
| Lastschwerpunktabstand zur Jochplatte xs | 50 mm |
| Hub | 30 mm |
| Kolben-Ø | 16 mm |
| Betriebsart der Antriebseinheit | Joch |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Gleitführung |
| Konstruktiver Aufbau | Führung |
| Positionserkennung | für Näherungsschalter |
| Varianten | ohne Kupfer, Zink oder Nickel als Hauptbestandteil (Ausnahmen: Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder, Spulen) |
| Betriebsdruck | 2 bis 10 bar |
| Maximale Geschwindigkeit | 0,8 m/s |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebsmedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Eignung Li-Ionen-Batterieproduktion | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit (ISO 14644-14) | Klasse 6 nach ISO 14644-1 |
| Umgebungstemperatur | -20 bis 80 °C |
| Aufprallenergie in den Endlagen | 0,15 J |
| Maximale Kraft Fy | 304 N |
| Maximale Kraft Fy statisch | 304 N |
| Maximale Kraft Fz | 304 N |
| Maximale Kraft Fz statisch | 304 N |
| Maximales Moment Mx | 6,99 Nm |
| Maximales Moment Mx statisch | 6,99 Nm |
| Maximales Moment My | 2,89 Nm |
| Maximales Moment My statisch | 2,89 Nm |
| Maximales Moment Mz | 2,89 Nm |
| Maximales Moment Mz statisch | 2,89 Nm |
| Maximal zulässiges Moment Mx (hubabhängig) | 0,98 Nm |
| Maximale Nutzlast bei Abstand xs (hubabhängig) | 24 N |
| Theoretische Kraft bei 6 bar, Rücklauf | 90 N |
| Theoretische Kraft bei 6 bar, Vorlauf | 121 N |
| Bewegte Masse | 264 g |
| Produktgewicht | 565 g |
| Alternativanschlüsse | siehe Produktzeichnung |
| Pneumatischer Anschluss | M5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Gewicht | 0,55 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DFM-16-30-P-A-GF-F1A |
| EAN | 4052568569990 |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | Gleitführung |
| Werkstoff | Aluminium |
| Gewinde | M5 |
| Kolben-Ø [mm] | 16 |
| Hub [mm] | 30 |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Funktion | doppeltwirkend |
| Bauart | Führung |
| Serie | DFM |
| Bohrung (mm) | 16 |
| Betriebsdruck max [bar] | 10 |
| Temperaturbereich | -20-80 °C |
| Temperatur (max.) | 80 |
