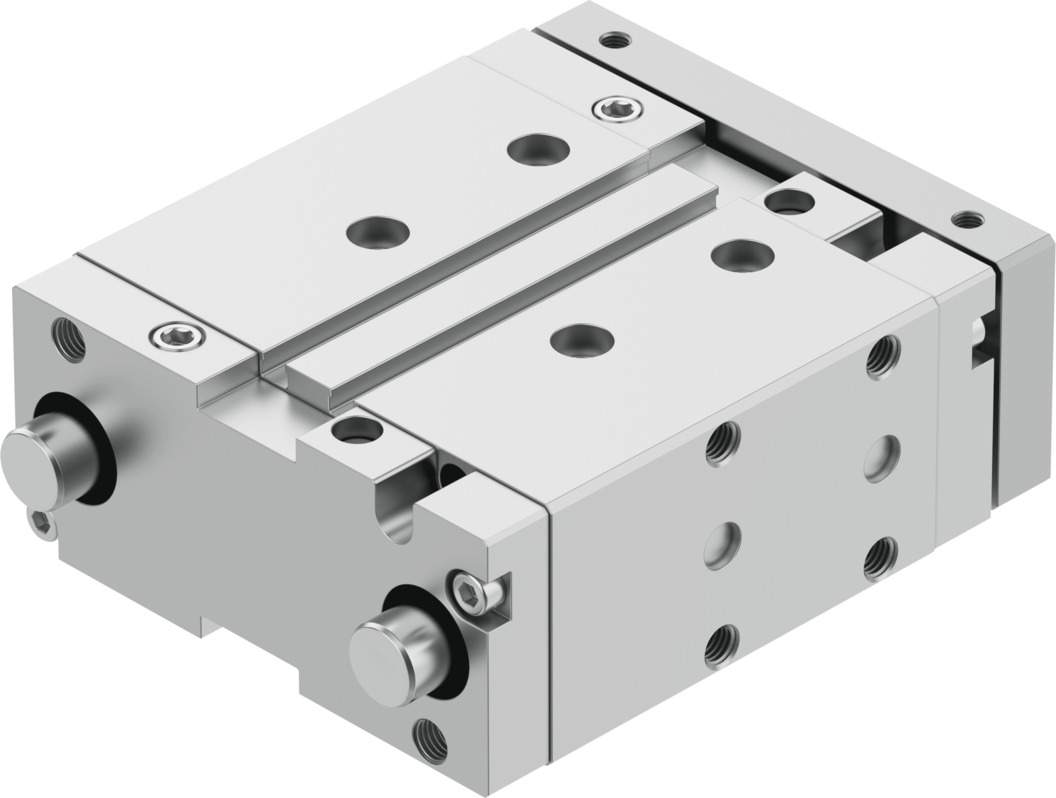

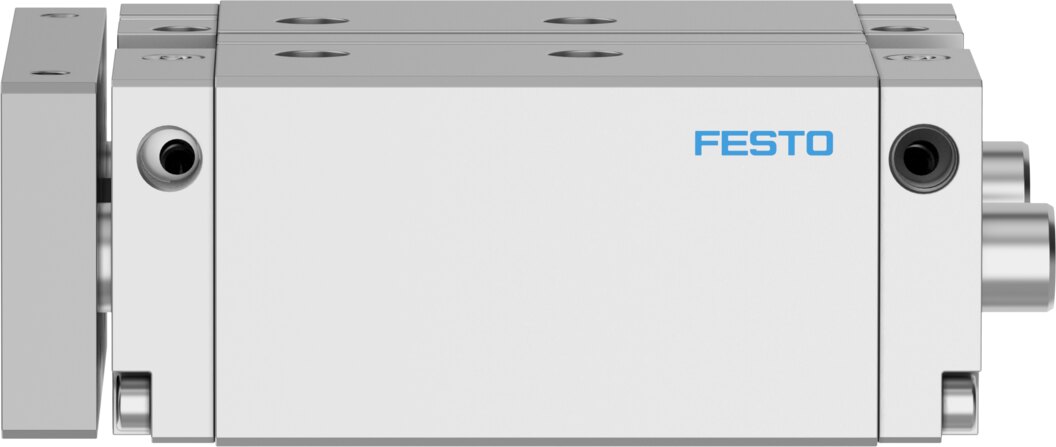

Führungszylinder DFM-40-50-B-PPV-A-KF - Festo 8161442
Führungszylinder DFM-40-50-B-PPV-A-KF - Festo 8161442 Führungszylinder DFM-40-50-B-PPV-A-KF - Festo 8161442 Führungszylinder DFM-40-50-B-PPV-A-KF - Festo 8161442

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Führungszylinder mit Kugelumlaufführung Ø 40 mm Hub 50 mm DFM-40-50-B-PPV-A-KF - Festo 8161442

Festo ✓ Originalprodukt Neuware

Mit 50 mm Hub und Kolben-Ø 40 mm übernimmt der Führungszylinder DFM-40-50-B-PPV-A-KF Hub- und Schiebeaufgaben, geführt von einer Kugelumlaufführung. Theoretische Kraft bei 6 bar: 754 N vor, 686 N zurück. Die pneumatische Endlagendämpfung ist beidseitig einstellbar.

Netto
572,61 €
zzgl. MwSt.
681,41 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8161442
Hersteller-Nr. DFM-40-50-B-PPV-A-KF
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Wo eine Kolbenstange allein Querkräfte nicht verträgt, übernimmt der Führungszylinder DFM-40-50-B-PPV-A-KF mit 50 mm Hub und 754 N Vorlaufkraft bei 6 bar.

Vorteile

  • Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen
  • Kraft: 754 N Vorlauf und 686 N Rücklauf bei 6 bar (theoretisch)
  • Dämpfung: pneumatische Endlagendämpfung, beidseitig einstellbar
  • Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L
  • Kolbenstange: hochlegierter, rostfreier Stahl

Einsatz

Den DFM-40-50-B-PPV-A-KF setzt man ein, wo leichter Lauf und genaue Führung beim Heben, Fügen oder Ausschieben zählen. Medium für den DFM-40-50-B-PPV-A-KF ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -5 bis 60 °C Umgebungstemperatur in beliebiger Einbaulage. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 40 mm: Reinraumklasse 6 nach ISO 14644-1.

Technische Daten

TypDFM-40-50-B-PPV-A-KF
Festo-Nummer8161442
Hub50 mm
Kolben-Ø40 mm
Betriebsart der AntriebseinheitJoch
Dämpfungpneumatische Dämpfung beidseitig einstellbar
Einbaulagebeliebig
FührungKugelumlaufführung
Konstruktiver AufbauFührung
Positionserkennungfür Näherungsschalter
Betriebsdruck1,5 bis 10 bar
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit (ISO 14644-14)Klasse 6 nach ISO 14644-1
Umgebungstemperatur-5 bis 60 °C
Aufprallenergie in den Endlagen0,7 J
Theoretische Kraft bei 6 bar, Rücklauf686 N
Theoretische Kraft bei 6 bar, Vorlauf754 N
Alternativanschlüssesiehe Produktzeichnung
Pneumatischer AnschlussG1/8
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Gewicht2,8 kg
HerstellerFesto
Hersteller-Nr.DFM-40-50-B-PPV-A-KF
EAN4052568595937
Zolltarifnummer84123100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungKugelumlaufführung
WerkstoffAluminium
GewindeG 1/8
Kolben-Ø [mm]40
Hub [mm]50
DichtmaterialNBR
MediumDruckluft
Funktiondoppeltwirkend
BauartFührung
SerieDFM
Bohrung (mm)40
Betriebsdruck max [bar]10
Temperaturbereich-5-60 °C
Temperatur (max.)60
