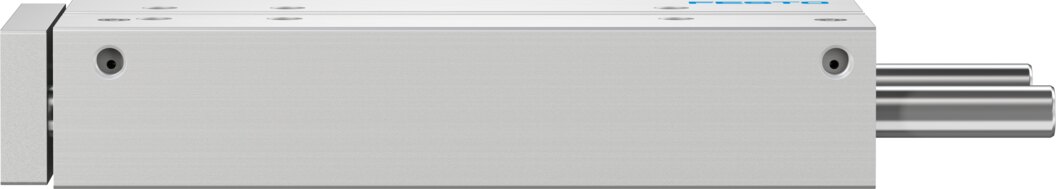

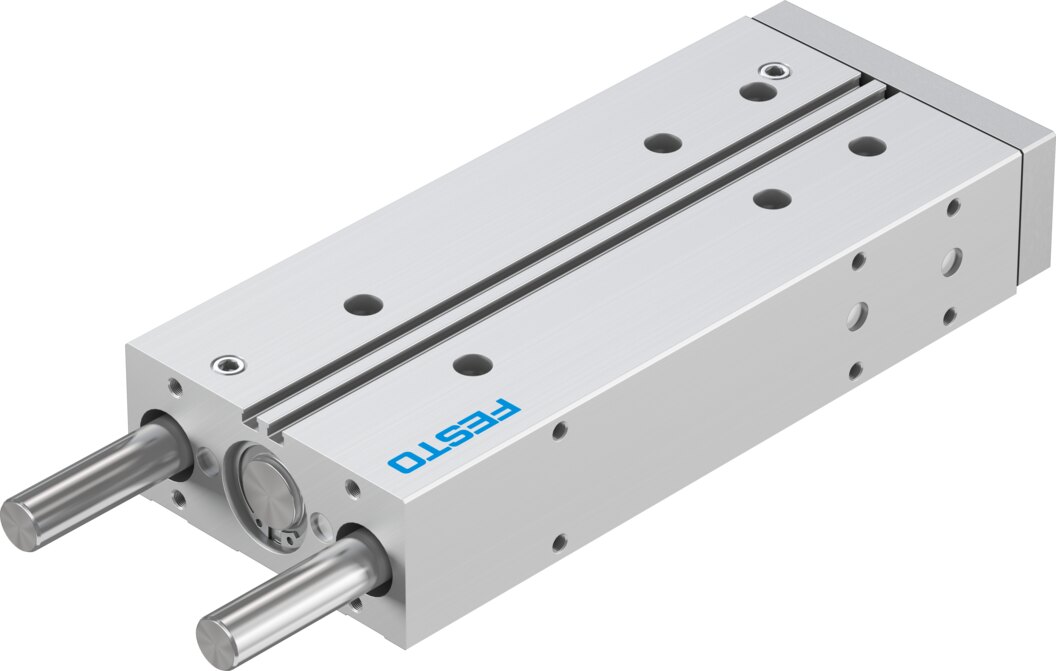

Führungszylinder mit Kugelumlaufführung Ø 32 mm Hub 200 mm DFM-32-200-P-A-KF-F1A - Festo 8118900

Der DFM-32-200-P-A-KF-F1A setzt bei 6 bar theoretisch 482 N in eine geführte Linearbewegung über 200 mm um, Kolben-Ø 32 mm.

Vorteile

• Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen, Querkraft Fy bis 1130 N
• Kraft: 482 N Vorlauf und 415 N Rücklauf bei 6 bar (theoretisch)
• Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)
• Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L
• Geschwindigkeit: bis 0,8 m/s
• Momente: Mx bis 44,09 Nm, My/Mz bis 40,13 Nm

Einsatz

Typische Aufgaben für den DFM-32-200-P-A-KF-F1A sind präzises Heben, Schieben und Positionieren in Montage- und Handhabungsanlagen. Der DFM-32-200-P-A-KF-F1A arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -5 bis 60 °C Umgebungstemperatur, die Einbaulage ist beliebig. Belegt sind für diese Ausführung mit 200 mm Hub: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
