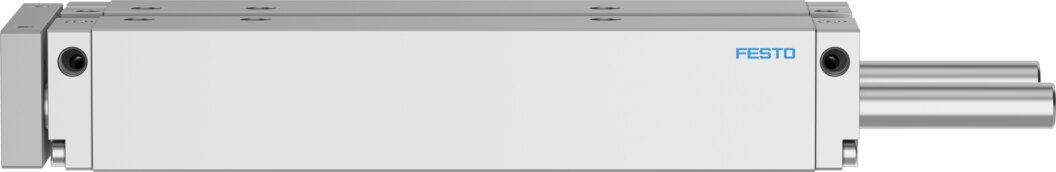

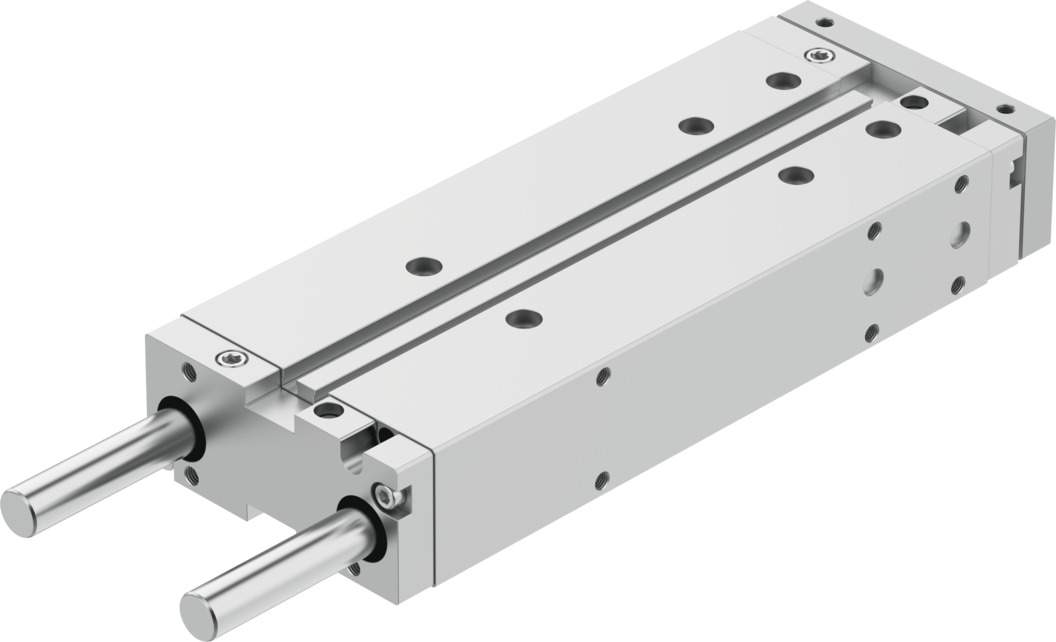

Führungszylinder DFM-32-200-B-PPV-A-GF - Festo 604969

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Führungszylinder mit Gleitführung Ø 32 mm Hub 200 mm DFM-32-200-B-PPV-A-GF - Festo 604969

Name: Führungszylinder mit Gleitführung Ø 32 mm Hub 200 mm DFM-32-200-B-PPV-A-GF - Festo 604969
Brand: Festo
SKU: FES-604969
Price: 619.88 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Der Festo DFM-32-200-B-PPV-A-GF führt die Last über Führungsstangen mit Gleitführung und ein Joch, bei Kolben-Ø 32 mm und 200 mm Hub. Theoretische Kraft bei 6 bar: 482 N vor, 415 N zurück. Die pneumatische Endlagendämpfung ist beidseitig einstellbar.

Netto

619,88 €

zzgl. MwSt.

737,66 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-604969

Hersteller-Nr. DFM-32-200-B-PPV-A-GF

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Wo eine Kolbenstange allein Querkräfte nicht verträgt, übernimmt der Führungszylinder DFM-32-200-B-PPV-A-GF mit 200 mm Hub und 482 N Vorlaufkraft bei 6 bar.

Vorteile

Gleitführung: Führungsstangen in Gleitlagern
Kraft: 482 N Vorlauf und 415 N Rücklauf bei 6 bar (theoretisch)
Dämpfung: pneumatische Endlagendämpfung, beidseitig einstellbar
Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L
Kolbenstange: hochlegierter, rostfreier Stahl

Einsatz

Der DFM-32-200-B-PPV-A-GF eignet sich für Hub-, Stopp- und Schiebeaufgaben in Fördertechnik und Vorrichtungsbau. Medium für den DFM-32-200-B-PPV-A-GF ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -20 bis 80 °C Umgebungstemperatur in beliebiger Einbaulage. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 32 mm: Reinraumklasse 6 nach ISO 14644-1 und Korrosionsbeständigkeitsklasse 2 für mäßige Korrosionsbeanspruchung.

Technische Daten

Typ	DFM-32-200-B-PPV-A-GF
Festo-Nummer	604969
Hub	200 mm
Kolben-Ø	32 mm
Betriebsart der Antriebseinheit	Joch
Dämpfung	pneumatische Dämpfung beidseitig einstellbar
Einbaulage	beliebig
Führung	Gleitführung
Konstruktiver Aufbau	Führung
Positionserkennung	für Näherungsschalter
Funktionsweise	doppeltwirkend
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebsmedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	2 - mäßige Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B1/B2-L
Reinraumtauglichkeit (ISO 14644-14)	Klasse 6 nach ISO 14644-1
Umgebungstemperatur	-20 bis 80 °C
Aufprallenergie in den Endlagen	0,4 J
Theoretische Kraft bei 6 bar, Rücklauf	415 N
Theoretische Kraft bei 6 bar, Vorlauf	482 N
Alternativanschlüsse	siehe Produktzeichnung
Pneumatischer Anschluss	G1/8
Werkstoff Deckel	Aluminium-Knetlegierung
Werkstoff Dichtungen	NBR
Werkstoff Gehäuse	Aluminium-Knetlegierung
Werkstoff Kolbenstange	hochlegierter Stahl rostfrei
Gewicht	5 kg
Hersteller	Festo
Hersteller-Nr.	DFM-32-200-B-PPV-A-GF
EAN	4052568408008
Zolltarifnummer	84123100
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Ausführung	Gleitführung
Werkstoff	Aluminium
Gewinde	G 1/8
Kolben-Ø [mm]	32
Hub [mm]	200
Dichtmaterial	NBR
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Führung
Serie	DFM
Bohrung (mm)	32
Temperaturbereich	-20-80 °C
Temperatur (max.)	80
