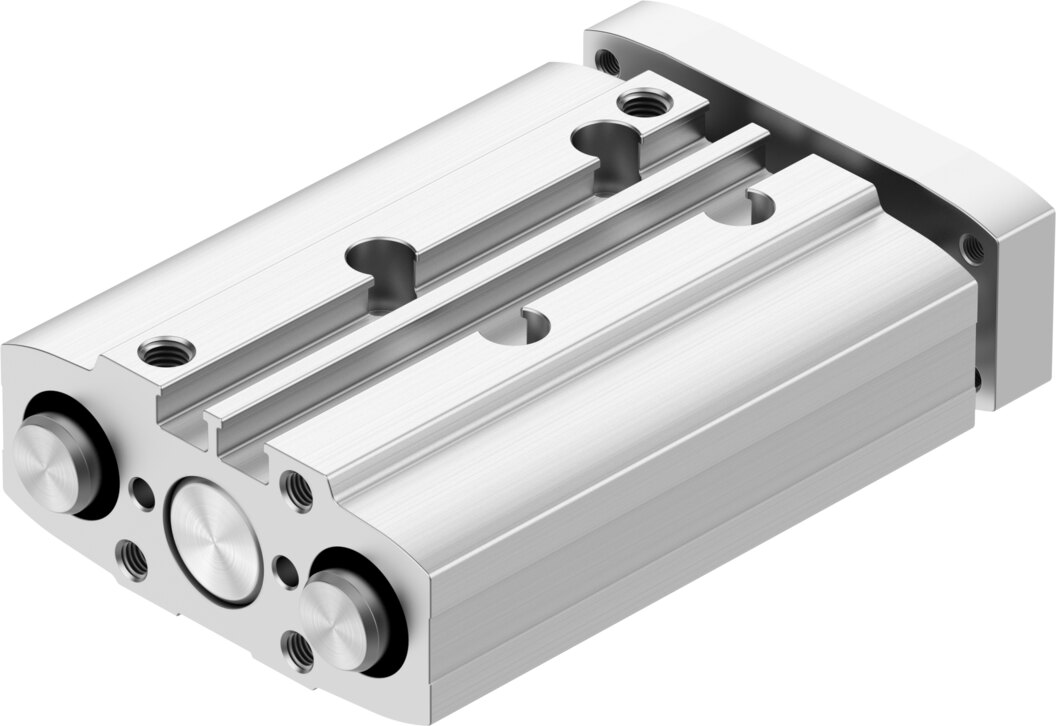

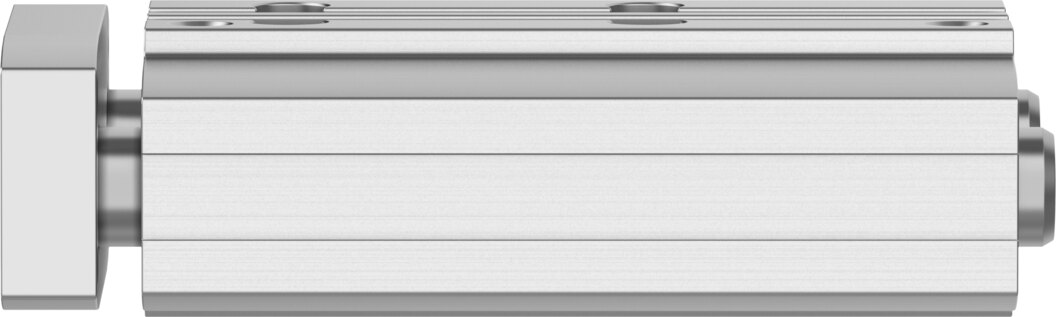

Führungszylinder mit Gleitführung Ø 12 mm Hub 40 mm DGRC-GF-12-40-PA - Festo 8218186
Führungszylinder DGRC-GF-12-40-PA von Festo: Kolben-Ø 12 mm, Hub 40 mm, Gleitführung, Antrieb und Führung in einer Einheit. Bei 6 bar liefert er theoretisch 68 N im Vorlauf und 51 N im Rücklauf. Querkräfte bis 187 N und Momente Mx bis 3,55 Nm nimmt die Führung direkt auf.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der DGRC-GF-12-40-PA setzt bei 6 bar theoretisch 68 N in eine geführte Linearbewegung über 40 mm um, Kolben-Ø 12 mm.
Vorteile
- Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 187 N
- Kraft: 68 N Vorlauf und 51 N Rücklauf bei 6 bar (theoretisch)
- Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,07 J
- Verdrehspiel: nur 0,065°
- Geschwindigkeit: bis 0,8 m/s
- Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)
Einsatz
Typische Einsätze des DGRC-GF-12-40-PA sind Ausschieben, Vereinzeln und Heben an Förderstrecken und in Vorrichtungen. Der DGRC-GF-12-40-PA arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -10 bis 60 °C Umgebungstemperatur, die Einbaulage ist beliebig. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 12 mm: reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
Technische Daten
| Typ | DGRC-GF-12-40-PA |
|---|---|
| Festo-Nummer | 8218186 |
| Lastschwerpunktabstand zur Jochplatte xs | 50 mm |
| Hub | 40 mm |
| Kolben-Ø | 12 mm |
| Betriebsart der Antriebseinheit | Joch |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Gleitführung |
| Konstruktiver Aufbau | Führung |
| Positionserkennung | für Näherungsschalter |
| Verdrehsicherung/Führung | Führungsstange mit Joch |
| Betriebsdruck | 2 bis 10 bar |
| Maximale Geschwindigkeit | 0,8 m/s |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebsmedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Eignung Li-Ionen-Batterieproduktion | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Umgebungstemperatur | -10 bis 60 °C |
| Aufprallenergie in den Endlagen | 0,07 J |
| Maximale Kraft Fy | 187 N |
| Maximale Kraft Fy statisch | 187 N |
| Maximale Kraft Fz | 187 N |
| Maximale Kraft Fz statisch | 187 N |
| Maximales Moment Mx | 3,55 Nm |
| Maximales Moment Mx statisch | 3,55 Nm |
| Maximales Moment My | 2,2 Nm |
| Maximales Moment My statisch | 2,2 Nm |
| Maximales Moment Mz | 2,2 Nm |
| Maximales Moment Mz statisch | 2,2 Nm |
| Maximal zulässiges Moment Mx (hubabhängig) | 0,54 Nm |
| Maximale Nutzlast bei Abstand xs (hubabhängig) | 17,1 N |
| Theoretische Kraft bei 6 bar, Rücklauf | 51 N |
| Theoretische Kraft bei 6 bar, Vorlauf | 68 N |
| Verdrehspiel | 0,065° |
| Bewegte Masse | 128,2 g |
| Produktgewicht | 281,3 g |
| Grundgewicht bei 0 mm Hub | 153,1 g |
| Schwerpunkt der bewegten Masse (hubabhängig) | 32,7 mm |
| Pneumatischer Anschluss | M5 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR |
| Werkstoff dynamische Dichtungen | TPE-U(PU) |
| Werkstoff Endplatte | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Führungsstange | hochlegierter Stahl |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl |
| Gewicht | 0,28 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DGRC-GF-12-40-PA |
| EAN | 4052568770853 |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | Gleitführung |
| Werkstoff | Aluminium, eloxiert |
| Gewinde | M5 |
| Kolben-Ø [mm] | 12 |
| Hub [mm] | 40 |
| Dichtmaterial | NBR, TPE-U(PU) |
| Medium | Druckluft |
| Funktion | doppeltwirkend |
| Bauart | Führung |
| Bohrung (mm) | 12 |
| Betriebsdruck max [bar] | 10 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
