Führungszylinder DFM-32-100-P-A-KF-F1A - Festo 8118897
Führungszylinder DFM-32-100-P-A-KF-F1A - Festo 8118897 Führungszylinder DFM-32-100-P-A-KF-F1A - Festo 8118897 Führungszylinder DFM-32-100-P-A-KF-F1A - Festo 8118897 Führungszylinder DFM-32-100-P-A-KF-F1A - Festo 8118897

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

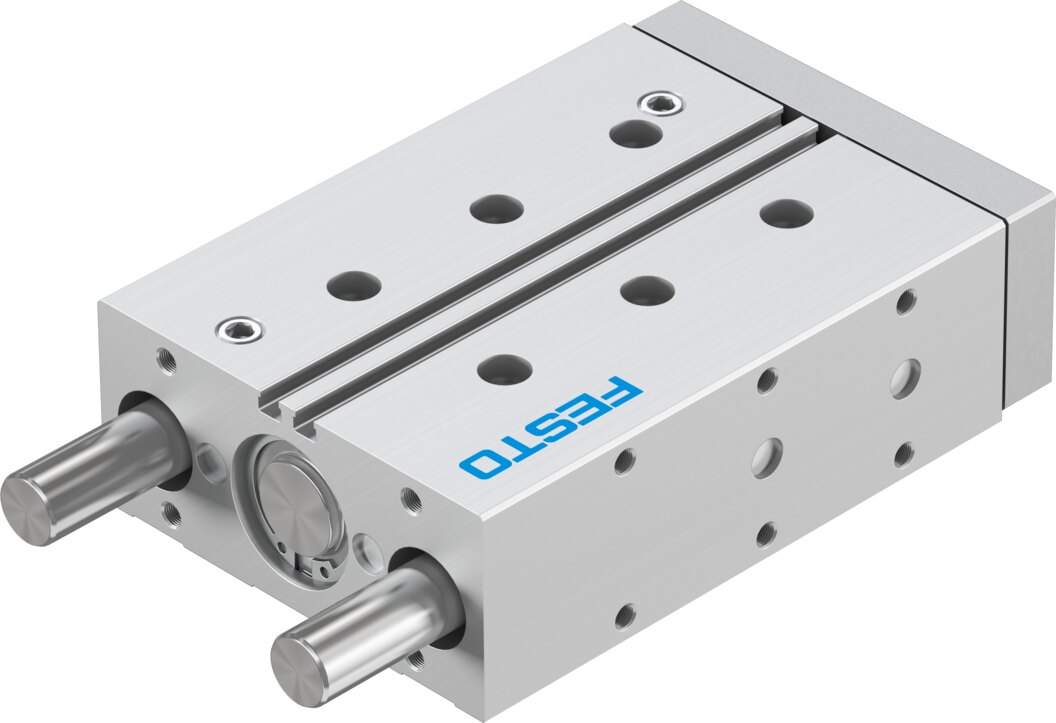

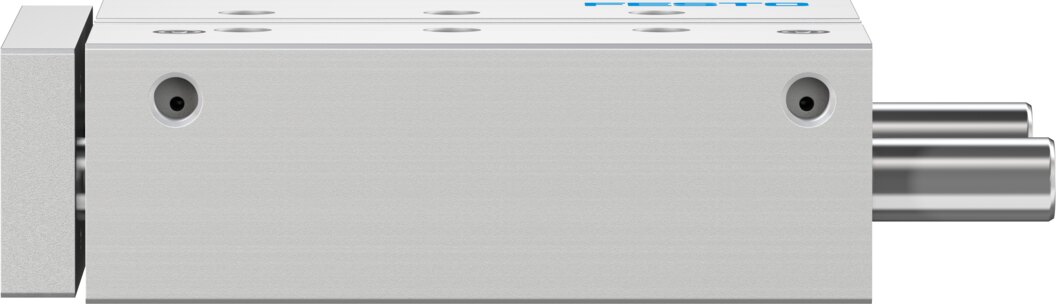

Führungszylinder mit Kugelumlaufführung Ø 32 mm Hub 100 mm DFM-32-100-P-A-KF-F1A - Festo 8118897

Festo ✓ Originalprodukt Neuware

Mit 100 mm Hub und Kolben-Ø 32 mm übernimmt der Führungszylinder DFM-32-100-P-A-KF-F1A Hub- und Schiebeaufgaben, geführt von einer Kugelumlaufführung. Bei 6 bar liefert er theoretisch 482 N im Vorlauf und 415 N im Rücklauf. Die maximale Nutzlast liegt bei 138 N mit 50 mm Lastabstand.

Netto
519,36 €
zzgl. MwSt.
618,04 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8118897
Hersteller-Nr. DFM-32-100-P-A-KF-F1A
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Kolben-Ø 32 mm, 100 mm Hub und 482 N Vorschubkraft bei 6 bar: der Führungszylinder DFM-32-100-P-A-KF-F1A bringt Antrieb und Führung als einbaufertige Einheit.

Vorteile

  • Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen, Querkraft Fy bis 1130 N
  • Kraft: 482 N Vorlauf und 415 N Rücklauf bei 6 bar (theoretisch)
  • Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,4 J
  • Geschwindigkeit: bis 0,8 m/s
  • Kolbenstange: hochlegierter, rostfreier Stahl
  • Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)

Einsatz

Typische Aufgaben für den DFM-32-100-P-A-KF-F1A sind präzises Heben, Schieben und Positionieren in Montage- und Handhabungsanlagen. Medium für den DFM-32-100-P-A-KF-F1A ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -5 bis 60 °C Umgebungstemperatur in beliebiger Einbaulage. Belegt sind für diese Ausführung mit 100 mm Hub: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).

Technische Daten

TypDFM-32-100-P-A-KF-F1A
Festo-Nummer8118897
Lastschwerpunktabstand zur Jochplatte xs50 mm
Hub100 mm
Kolben-Ø32 mm
Betriebsart der AntriebseinheitJoch
Dämpfungelastische Dämpfungsringe/-platten beidseitig
Einbaulagebeliebig
FührungKugelumlaufführung
Konstruktiver AufbauFührung
Positionserkennungfür Näherungsschalter
Variantenohne Kupfer, Zink oder Nickel als Hauptbestandteil (Ausnahmen: Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder, Spulen)
Betriebsdruck1,5 bis 10 bar
Maximale Geschwindigkeit0,8 m/s
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Eignung Li-Ionen-BatterieproduktionGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit (ISO 14644-14)Klasse 6 nach ISO 14644-1
Umgebungstemperatur-5 bis 60 °C
Aufprallenergie in den Endlagen0,4 J
Maximale Kraft Fy1130 N
Maximale Kraft Fy statisch1260 N
Maximale Kraft Fz1130 N
Maximale Kraft Fz statisch1260 N
Maximales Moment Mx44,09 Nm
Maximales Moment Mx statisch49,14 Nm
Maximales Moment My28,83 Nm
Maximales Moment My statisch32,13 Nm
Maximales Moment Mz28,83 Nm
Maximales Moment Mz statisch32,13 Nm
Maximal zulässiges Moment Mx (hubabhängig)6,86 Nm
Maximale Nutzlast bei Abstand xs (hubabhängig)138 N
Theoretische Kraft bei 6 bar, Rücklauf415 N
Theoretische Kraft bei 6 bar, Vorlauf482 N
Bewegte Masse1254 g
Produktgewicht2781 g
Schwerpunkt der bewegten Masse (hubabhängig)63 mm
Alternativanschlüssesiehe Produktzeichnung
Pneumatischer AnschlussG1/8
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Gewicht2,8 kg
HerstellerFesto
Hersteller-Nr.DFM-32-100-P-A-KF-F1A
EAN4052568560485
Zolltarifnummer84123100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungKugelumlaufführung
WerkstoffAluminium
GewindeG 1/8
Kolben-Ø [mm]32
Hub [mm]100
DichtmaterialNBR
MediumDruckluft
Funktiondoppeltwirkend
BauartFührung
SerieDFM
Bohrung (mm)32
Betriebsdruck max [bar]10
Temperaturbereich-5-60 °C
Temperatur (max.)60
