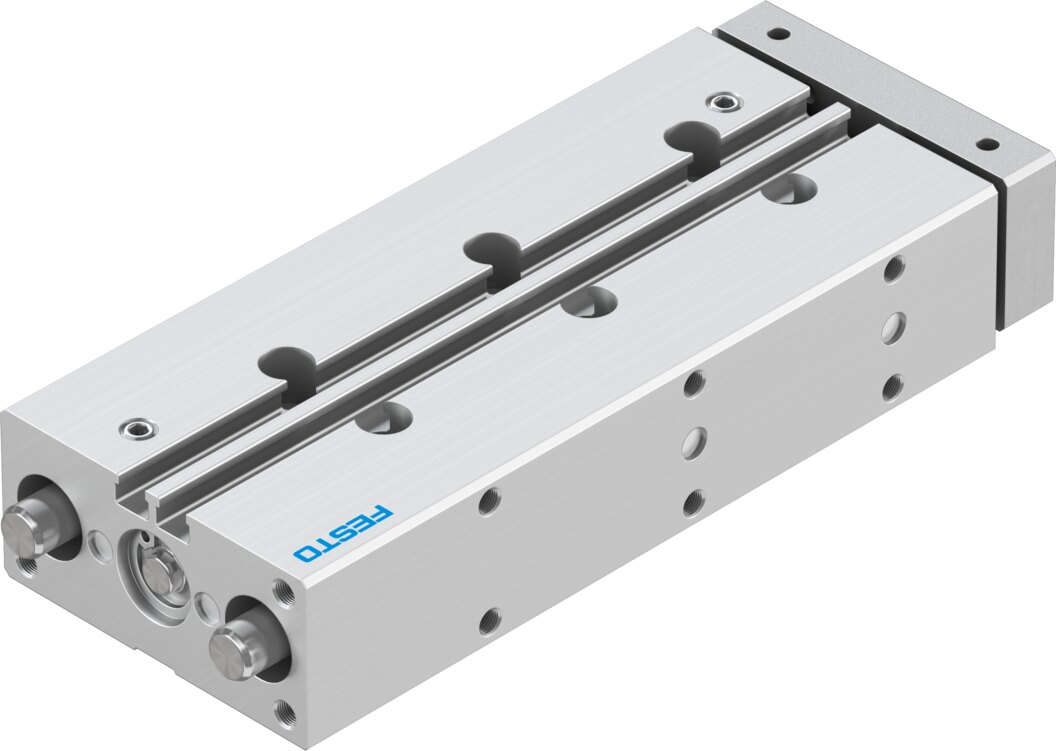

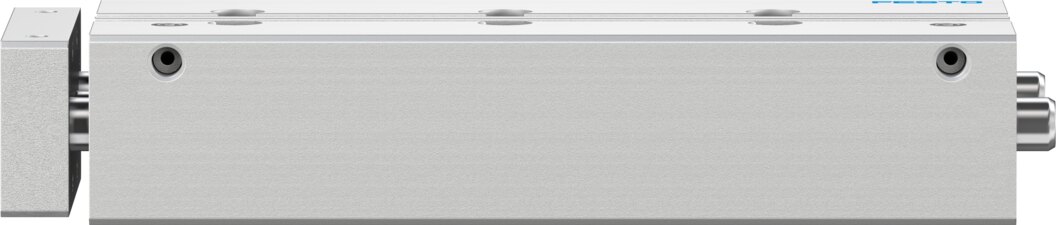

Führungszylinder mit Kugelumlaufführung Ø 12 mm Hub 100 mm DFM-12-100-P-A-KF-F1A - Festo 8118638

Kolben-Ø 12 mm, 100 mm Hub und 68 N Vorschubkraft bei 6 bar: der Führungszylinder DFM-12-100-P-A-KF-F1A bringt Antrieb und Führung als einbaufertige Einheit.

Vorteile

• Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen, Querkraft Fy bis 375 N
• Kraft: 68 N Vorlauf und 51 N Rücklauf bei 6 bar (theoretisch)
• Momente: Mx bis 7,68 Nm, My/Mz bis 3,56 Nm
• Kolbenstange: hochlegierter, rostfreier Stahl
• Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)
• Geschwindigkeit: bis 0,8 m/s

Einsatz

Den DFM-12-100-P-A-KF-F1A setzt man ein, wo leichter Lauf und genaue Führung beim Heben, Fügen oder Ausschieben zählen. Der DFM-12-100-P-A-KF-F1A arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -5 bis 60 °C Umgebungstemperatur, die Einbaulage ist beliebig. Belegt sind für diese Ausführung mit 100 mm Hub: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
