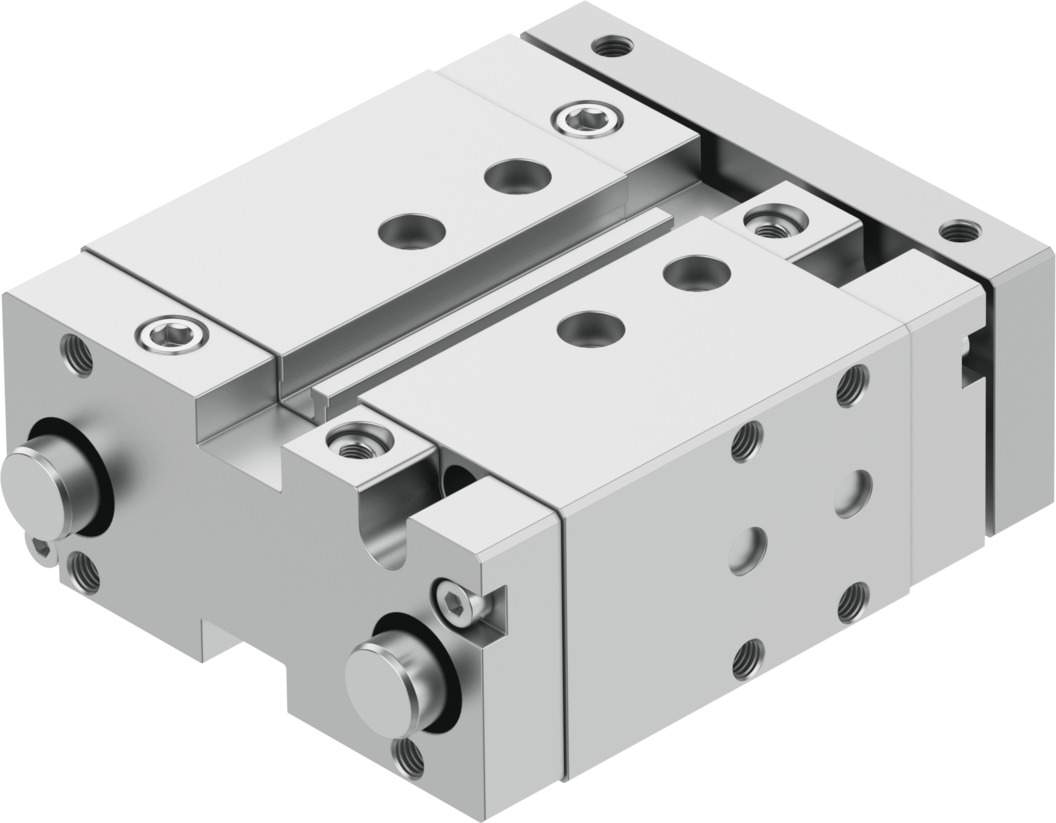

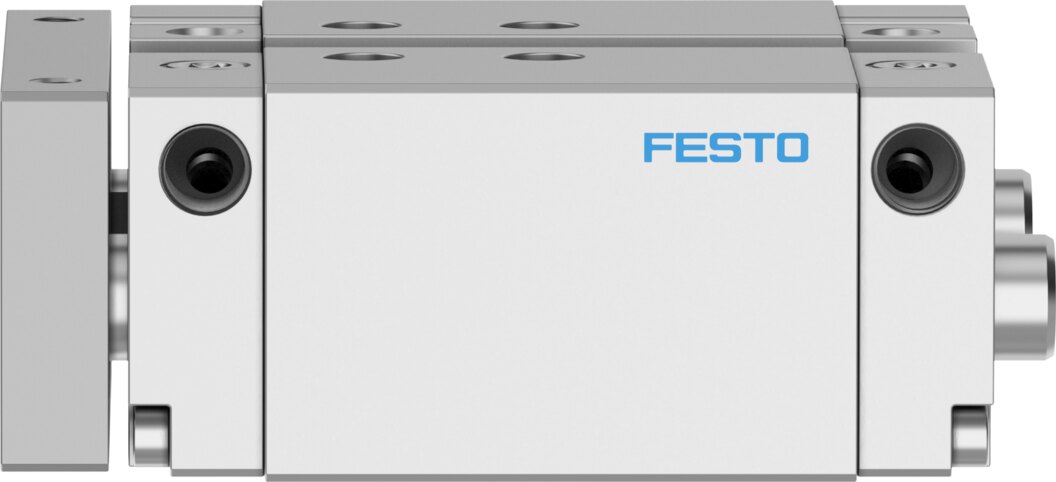

Führungszylinder mit Gleitführung Ø 25 mm Hub 25 mm DFM-25-25-B-PPV-A-GF - Festo 8161421
Führungszylinder DFM-25-25-B-PPV-A-GF von Festo: Kolben-Ø 25 mm, Hub 25 mm, Gleitführung, Antrieb und Führung in einer Einheit. Theoretische Kraft bei 6 bar: 295 N vor, 247 N zurück. Die pneumatische Endlagendämpfung ist beidseitig einstellbar.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Wo eine Kolbenstange allein Querkräfte nicht verträgt, übernimmt der Führungszylinder DFM-25-25-B-PPV-A-GF mit 25 mm Hub und 295 N Vorlaufkraft bei 6 bar.
Vorteile
- Gleitführung: Führungsstangen in Gleitlagern
- Kraft: 295 N Vorlauf und 247 N Rücklauf bei 6 bar (theoretisch)
- Kolbenstange: hochlegierter, rostfreier Stahl
- Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L
- Dämpfung: pneumatische Endlagendämpfung, beidseitig einstellbar
Einsatz
Typische Einsätze des DFM-25-25-B-PPV-A-GF sind Ausschieben, Vereinzeln und Heben an Förderstrecken und in Vorrichtungen. Der DFM-25-25-B-PPV-A-GF arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -20 bis 80 °C Umgebungstemperatur, die Einbaulage ist beliebig. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 25 mm: Reinraumklasse 6 nach ISO 14644-1 und Korrosionsbeständigkeitsklasse 2 für mäßige Korrosionsbeanspruchung.
Technische Daten
| Typ | DFM-25-25-B-PPV-A-GF |
|---|---|
| Festo-Nummer | 8161421 |
| Hub | 25 mm |
| Kolben-Ø | 25 mm |
| Betriebsart der Antriebseinheit | Joch |
| Dämpfung | pneumatische Dämpfung beidseitig einstellbar |
| Einbaulage | beliebig |
| Führung | Gleitführung |
| Konstruktiver Aufbau | Führung |
| Positionserkennung | für Näherungsschalter |
| Betriebsdruck | 1,5 bis 10 bar |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebsmedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit (ISO 14644-14) | Klasse 6 nach ISO 14644-1 |
| Umgebungstemperatur | -20 bis 80 °C |
| Aufprallenergie in den Endlagen | 0,3 J |
| Theoretische Kraft bei 6 bar, Rücklauf | 247 N |
| Theoretische Kraft bei 6 bar, Vorlauf | 295 N |
| Alternativanschlüsse | siehe Produktzeichnung |
| Pneumatischer Anschluss | G1/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Kolbenstange | hochlegierter Stahl rostfrei |
| Gewicht | 1,5 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DFM-25-25-B-PPV-A-GF |
| EAN | 4052568595722 |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | Gleitführung |
| Werkstoff | Aluminium |
| Gewinde | G 1/8 |
| Kolben-Ø [mm] | 25 |
| Hub [mm] | 25 |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Funktion | doppeltwirkend |
| Bauart | Führung |
| Serie | DFM |
| Bohrung (mm) | 25 |
| Betriebsdruck max [bar] | 10 |
| Temperaturbereich | -20-80 °C |
| Temperatur (max.) | 80 |
