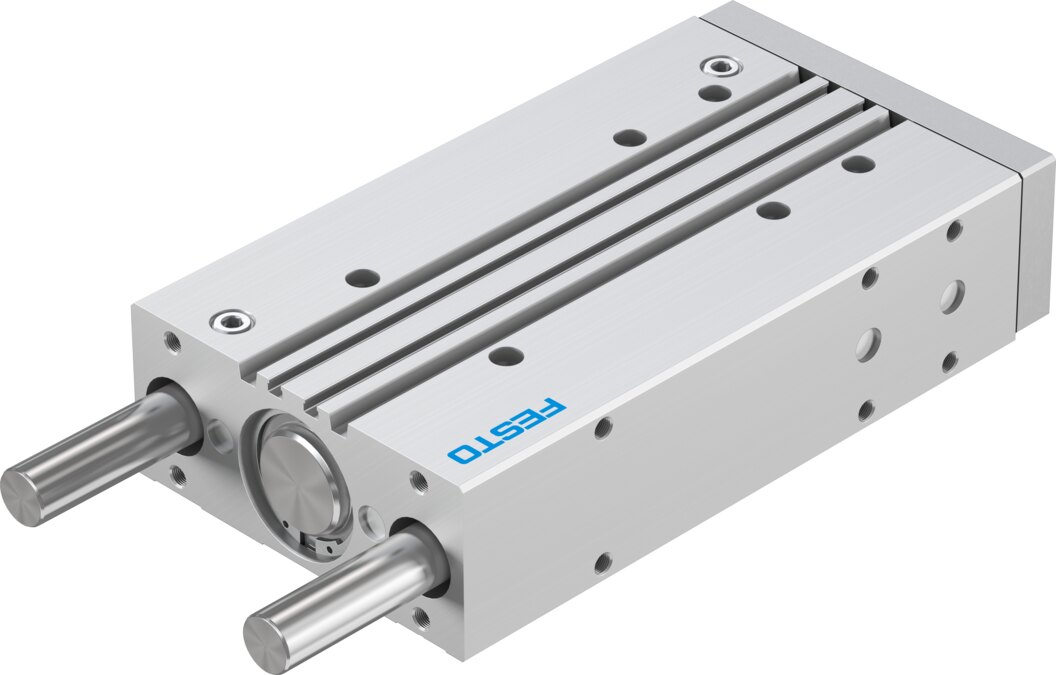

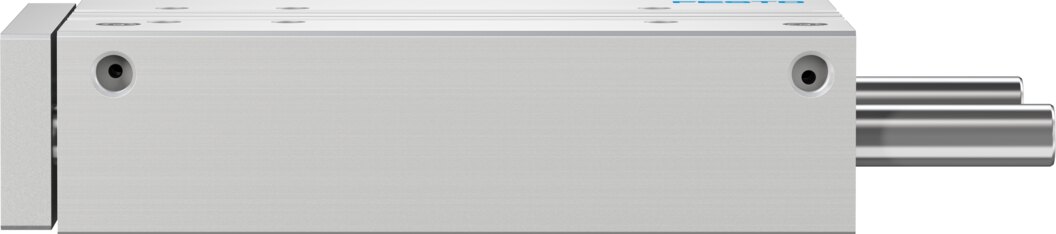

Führungszylinder mit Kugelumlaufführung Ø 50 mm Hub 200 mm DFM-50-200-P-A-KF-F1A - Festo 8118940

Kolben-Ø 50 mm, 200 mm Hub und 1178 N Vorschubkraft bei 6 bar: der Führungszylinder DFM-50-200-P-A-KF-F1A bringt Antrieb und Führung als einbaufertige Einheit.

Vorteile

• Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen, Querkraft Fy bis 1487 N
• Kraft: 1178 N Vorlauf und 1057 N Rücklauf bei 6 bar (theoretisch)
• Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)
• Kolbenstange: hochlegierter, rostfreier Stahl
• Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L
• Momente: Mx bis 81,79 Nm, My/Mz bis 62,46 Nm

Einsatz

Typische Aufgaben für den DFM-50-200-P-A-KF-F1A sind präzises Heben, Schieben und Positionieren in Montage- und Handhabungsanlagen. Der DFM-50-200-P-A-KF-F1A arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -5 bis 60 °C Umgebungstemperatur, die Einbaulage ist beliebig. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 50 mm: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
