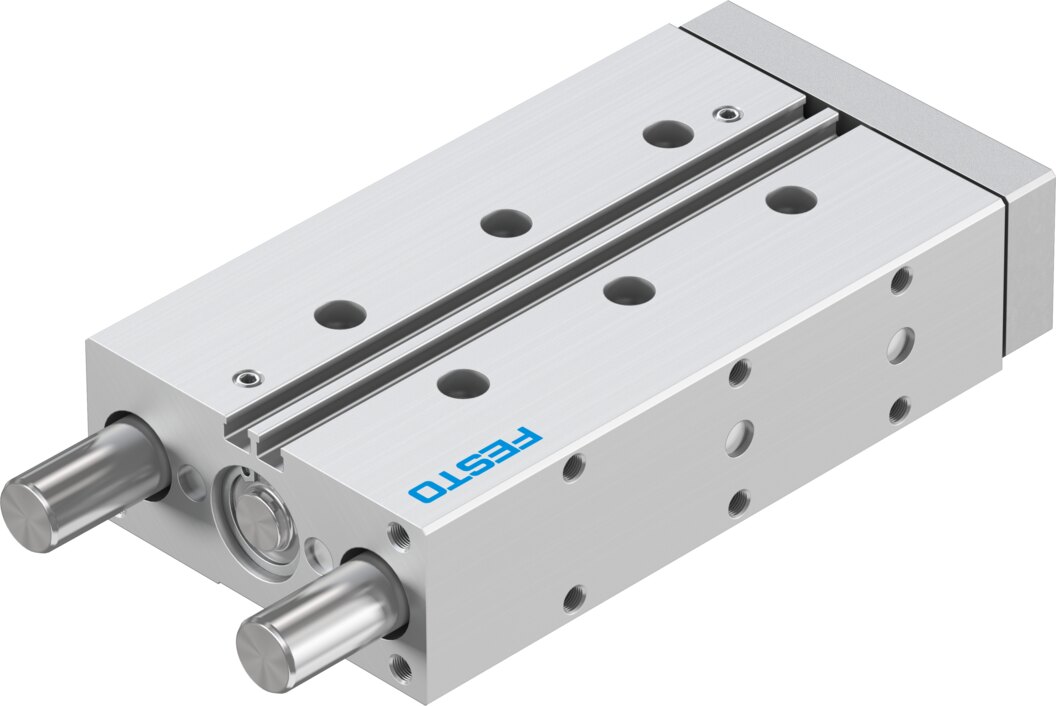

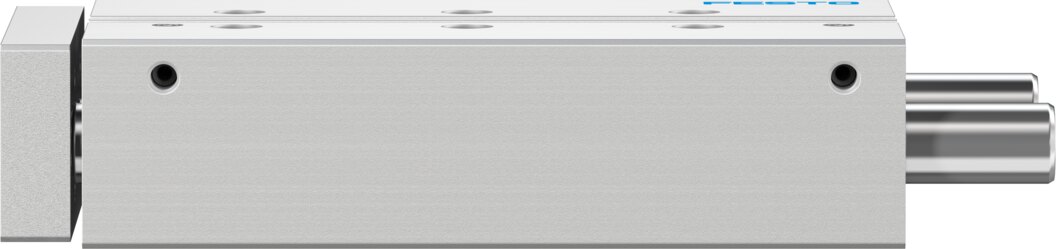

Führungszylinder mit Gleitführung Ø 20 mm Hub 100 mm DFM-20-100-P-A-GF-F1A - Festo 8118849

Wo eine Kolbenstange allein Querkräfte nicht verträgt, übernimmt der Führungszylinder DFM-20-100-P-A-GF-F1A mit 100 mm Hub und 188 N Vorlaufkraft bei 6 bar.

Vorteile

• Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 709,3 N
• Kraft: 188 N Vorlauf und 141 N Rücklauf bei 6 bar (theoretisch)
• Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)
• Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,2 J
• Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L
• Kolbenstange: hochlegierter, rostfreier Stahl

Einsatz

Der DFM-20-100-P-A-GF-F1A eignet sich für Hub-, Stopp- und Schiebeaufgaben in Fördertechnik und Vorrichtungsbau. Der DFM-20-100-P-A-GF-F1A arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -20 bis 80 °C Umgebungstemperatur, die Einbaulage ist beliebig. Belegt sind für diese Ausführung mit 100 mm Hub: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
