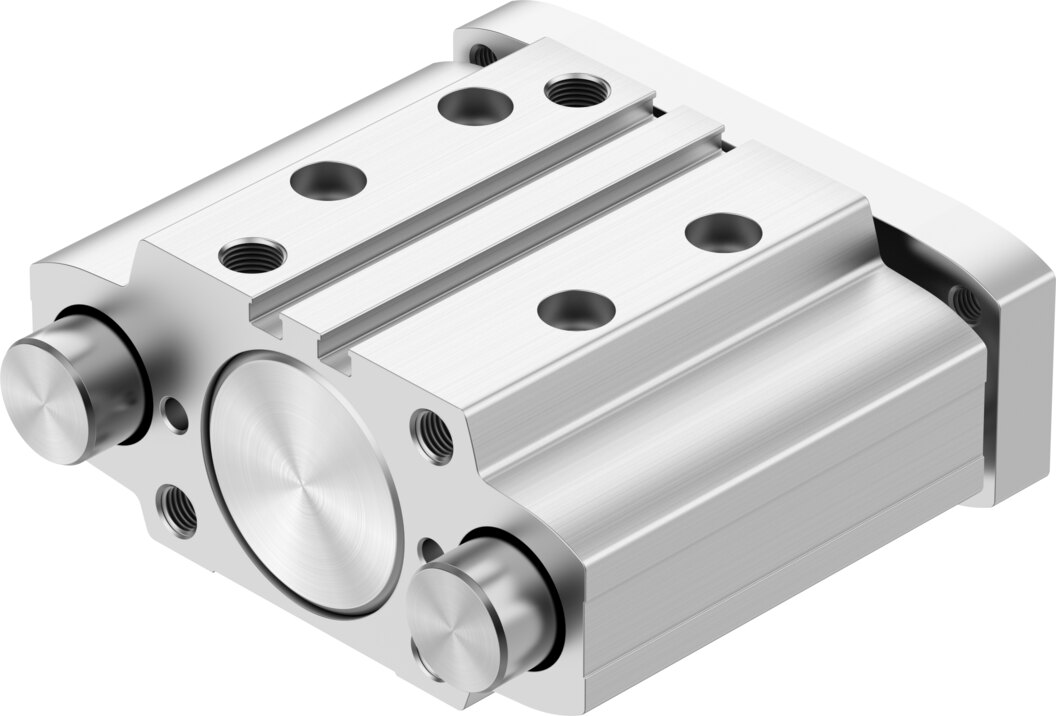

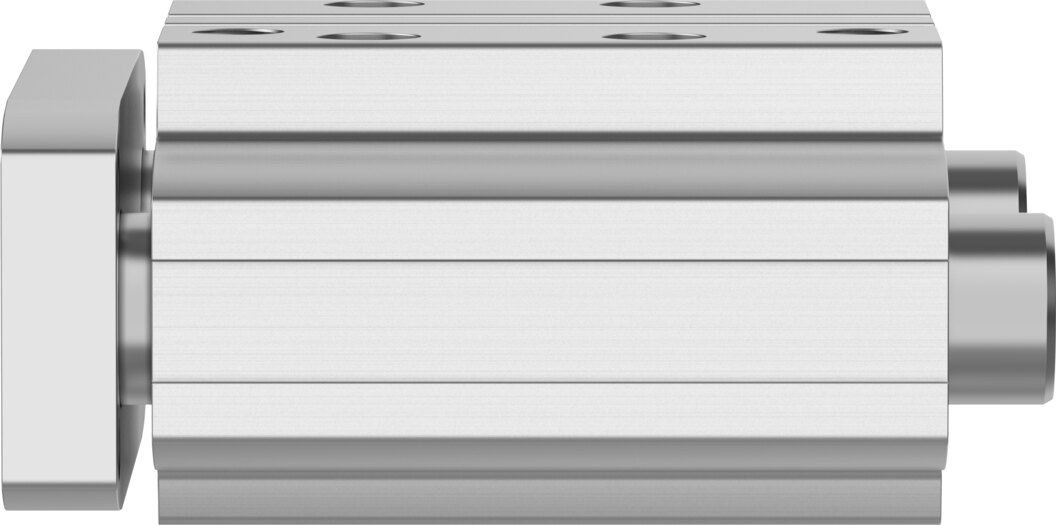

Führungszylinder DGRC-GF-40-50-PA - Festo 8218220

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Führungszylinder mit Gleitführung Ø 40 mm Hub 50 mm DGRC-GF-40-50-PA - Festo 8218220

Name: Führungszylinder mit Gleitführung Ø 40 mm Hub 50 mm DGRC-GF-40-50-PA - Festo 8218220
Brand: Festo
SKU: FES-8218220
Price: 319.79 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Führungszylinder DGRC-GF-40-50-PA von Festo: Kolben-Ø 40 mm, Hub 50 mm, Gleitführung, Antrieb und Führung in einer Einheit. Bei 6 bar liefert er theoretisch 754 N im Vorlauf und 686 N im Rücklauf. Querkräfte bis 1057 N und Momente Mx bis 44,39 Nm nimmt die Führung direkt auf.

Netto

319,79 €

zzgl. MwSt.

380,55 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8218220

Hersteller-Nr. DGRC-GF-40-50-PA

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Wo eine Kolbenstange allein Querkräfte nicht verträgt, übernimmt der Führungszylinder DGRC-GF-40-50-PA mit 50 mm Hub und 754 N Vorlaufkraft bei 6 bar.

Vorteile

Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 1057 N
Kraft: 754 N Vorlauf und 686 N Rücklauf bei 6 bar (theoretisch)
Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,7 J
Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)
Verdrehspiel: nur 0,035°
LABS-Konformität: LABS-konform nach VDMA24364-B1/B2-L

Einsatz

Der DGRC-GF-40-50-PA eignet sich für Hub-, Stopp- und Schiebeaufgaben in Fördertechnik und Vorrichtungsbau. Der DGRC-GF-40-50-PA arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -10 bis 60 °C Umgebungstemperatur, die Einbaulage ist beliebig. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 40 mm: reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).

Technische Daten

Typ	DGRC-GF-40-50-PA
Festo-Nummer	8218220
Lastschwerpunktabstand zur Jochplatte xs	50 mm
Hub	50 mm
Kolben-Ø	40 mm
Betriebsart der Antriebseinheit	Joch
Dämpfung	elastische Dämpfungsringe/-platten beidseitig
Einbaulage	beliebig
Führung	Gleitführung
Konstruktiver Aufbau	Führung
Positionserkennung	für Näherungsschalter
Verdrehsicherung/Führung	Führungsstange mit Joch
Betriebsdruck	1,5 bis 10 bar
Maximale Geschwindigkeit	0,8 m/s
Funktionsweise	doppeltwirkend
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebsmedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	0 - keine Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B1/B2-L
Eignung Li-Ionen-Batterieproduktion	Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Umgebungstemperatur	-10 bis 60 °C
Aufprallenergie in den Endlagen	0,7 J
Maximale Kraft Fy	1057 N
Maximale Kraft Fy statisch	1057 N
Maximale Kraft Fz	1057 N
Maximale Kraft Fz statisch	1057 N
Maximales Moment Mx	44,39 Nm
Maximales Moment Mx statisch	44,39 Nm
Maximales Moment My	21,67 Nm
Maximales Moment My statisch	21,67 Nm
Maximales Moment Mz	21,67 Nm
Maximales Moment Mz statisch	21,67 Nm
Maximal zulässiges Moment Mx (hubabhängig)	8,33 Nm
Maximale Nutzlast bei Abstand xs (hubabhängig)	135,1 N
Theoretische Kraft bei 6 bar, Rücklauf	686 N
Theoretische Kraft bei 6 bar, Vorlauf	754 N
Verdrehspiel	0,035°
Bewegte Masse	738 g
Produktgewicht	1406,5 g
Grundgewicht bei 0 mm Hub	668,5 g
Schwerpunkt der bewegten Masse (hubabhängig)	44,3 mm
Pneumatischer Anschluss	G1/8
Werkstoff-Hinweis	RoHS konform
Werkstoff Deckel	Aluminium-Knetlegierung
Werkstoff Dichtungen	NBR
Werkstoff dynamische Dichtungen	TPE-U(PU)
Werkstoff Endplatte	Aluminium-Knetlegierung, eloxiert
Werkstoff Führungsstange	hochlegierter Stahl
Werkstoff Gehäuse	Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange	hochlegierter Stahl
Gewicht	1,4 kg
Hersteller	Festo
Hersteller-Nr.	DGRC-GF-40-50-PA
EAN	4052568771195
Zolltarifnummer	84123100
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Ausführung	Gleitführung
Werkstoff	Aluminium, eloxiert
Gewinde	G 1/8
Kolben-Ø [mm]	40
Hub [mm]	50
Dichtmaterial	NBR, TPE-U(PU)
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Führung
Bohrung (mm)	40
Betriebsdruck max [bar]	10
Temperaturbereich	-10-60 °C
Temperatur (max.)	60
