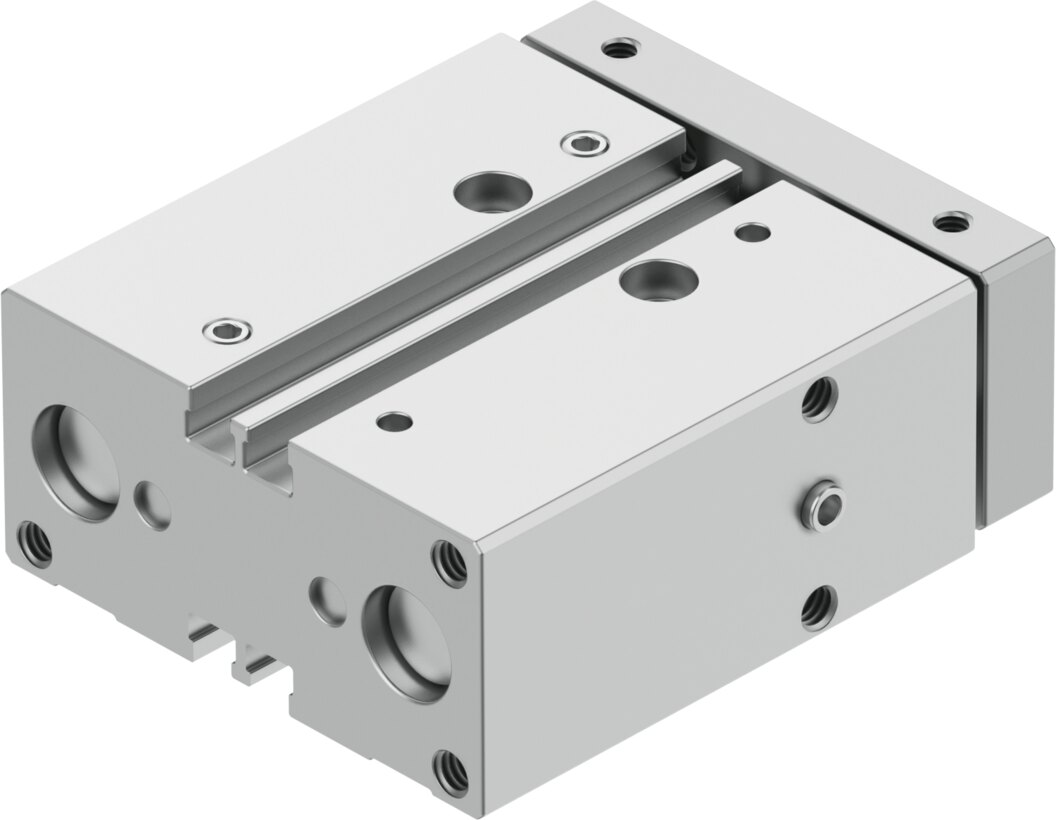

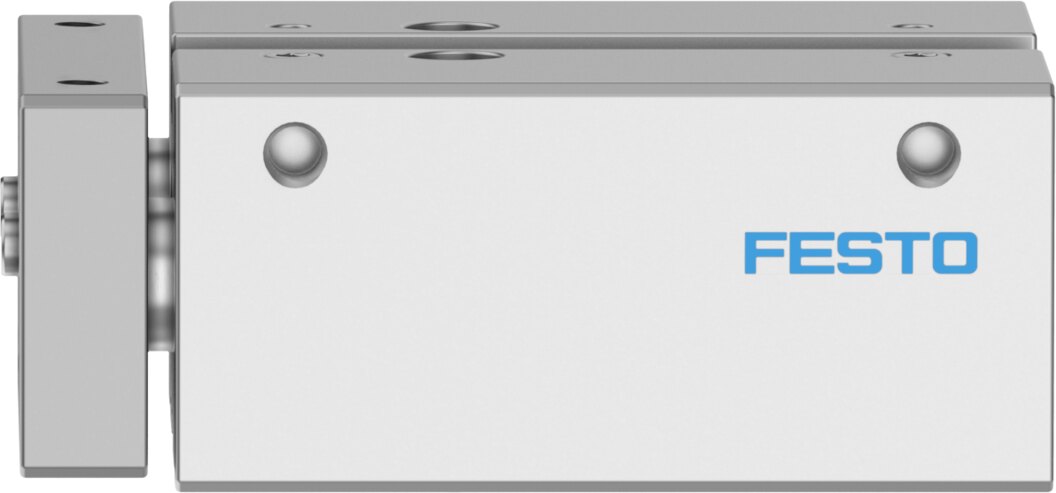

Führungszylinder DFM-16-10-B-PPV-A-GF - Festo 8165512
Führungszylinder DFM-16-10-B-PPV-A-GF - Festo 8165512 Führungszylinder DFM-16-10-B-PPV-A-GF - Festo 8165512 Führungszylinder DFM-16-10-B-PPV-A-GF - Festo 8165512

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Führungszylinder mit Gleitführung Ø 16 mm Hub 10 mm DFM-16-10-B-PPV-A-GF - Festo 8165512

Festo ✓ Originalprodukt Neuware

Führungszylinder DFM-16-10-B-PPV-A-GF von Festo: Kolben-Ø 16 mm, Hub 10 mm, Gleitführung, Antrieb und Führung in einer Einheit. Bei 6 bar liefert er theoretisch 121 N im Vorlauf und 104 N im Rücklauf. Die pneumatische Endlagendämpfung ist beidseitig einstellbar.

Netto
274,01 €
zzgl. MwSt.
326,07 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8165512
Hersteller-Nr. DFM-16-10-B-PPV-A-GF
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der DFM-16-10-B-PPV-A-GF setzt bei 6 bar theoretisch 121 N in eine geführte Linearbewegung über 10 mm um, Kolben-Ø 16 mm.

Vorteile

  • Gleitführung: Führungsstangen in Gleitlagern
  • Kraft: 121 N Vorlauf und 104 N Rücklauf bei 6 bar (theoretisch)
  • Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L
  • Dämpfung: pneumatische Endlagendämpfung, beidseitig einstellbar
  • Kolbenstange: hochlegierter, rostfreier Stahl

Einsatz

Typische Einsätze des DFM-16-10-B-PPV-A-GF sind Ausschieben, Vereinzeln und Heben an Förderstrecken und in Vorrichtungen. Der DFM-16-10-B-PPV-A-GF arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -20 bis 80 °C Umgebungstemperatur, die Einbaulage ist beliebig. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 16 mm: Reinraumklasse 6 nach ISO 14644-1 und Korrosionsbeständigkeitsklasse 2 für mäßige Korrosionsbeanspruchung.

Technische Daten

TypDFM-16-10-B-PPV-A-GF
Festo-Nummer8165512
Hub10 mm
Kolben-Ø16 mm
Betriebsart der AntriebseinheitJoch
Dämpfungpneumatische Dämpfung beidseitig einstellbar
Einbaulagebeliebig
FührungGleitführung
Konstruktiver AufbauFührung
Positionserkennungfür Näherungsschalter
Betriebsdruck2 bis 10 bar
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit (ISO 14644-14)Klasse 6 nach ISO 14644-1
Umgebungstemperatur-20 bis 80 °C
Aufprallenergie in den Endlagen0,15 J
Theoretische Kraft bei 6 bar, Rücklauf104 N
Theoretische Kraft bei 6 bar, Vorlauf121 N
Alternativanschlüssesiehe Produktzeichnung
Pneumatischer AnschlussM5
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Gewicht0,6 kg
HerstellerFesto
Hersteller-Nr.DFM-16-10-B-PPV-A-GF
EAN4052568596095
Zolltarifnummer84123100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungGleitführung
WerkstoffAluminium
GewindeM5
Kolben-Ø [mm]16
Hub [mm]10
DichtmaterialNBR
MediumDruckluft
Funktiondoppeltwirkend
BauartFührung
SerieDFM
Bohrung (mm)16
Betriebsdruck max [bar]10
Temperaturbereich-20-80 °C
Temperatur (max.)80
