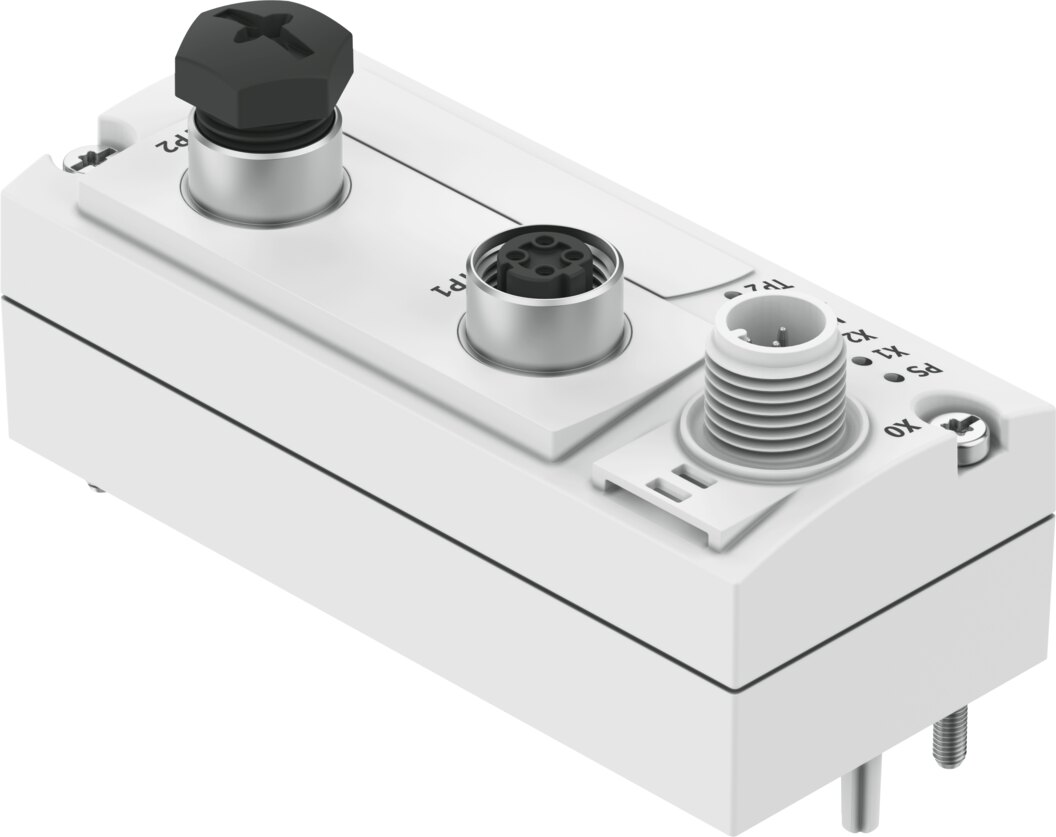

Busknoten für CTEU, Protokoll PROFINET, 24 V DC, IP65 CTEU-PN-EX1C - Festo 8107589

Festo ✓ Originalprodukt Neuware

Der Busknoten CTEU-PN-EX1C von Festo verbindet die Baureihe CTEU mit der übergeordneten Steuerung. Kennwerte nach Festo: Protokoll PROFINET, Nennbetriebsspannung 24 V DC und Übertragungsrate 100 Mbit/s. Ferner interne Zykluszeit 1 ms je 1 Byte Nutzdaten und Schutzart IP65/IP67.

Netto
474,35 €
zzgl. MwSt.
564,48 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8107589
Hersteller-Nr. CTEU-PN-EX1C
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Busknoten CTEU-PN-EX1C verbindet die Baureihe CTEU mit der übergeordneten Steuerung. Im Vordergrund stehen Protokoll PROFINET und Nennbetriebsspannung 24 V DC.

Vorteile

  • Feldbusanbindung über PROFINET
  • Nennbetriebsspannung 24 V DC
  • Übertragungsrate 100 Mbit/s
  • Interne Zykluszeit 1 ms je 1 Byte Nutzdaten
  • Schutzart IP65/IP67 für die Montage direkt an der Maschine
  • Einsetzbar bei Umgebungstemperaturen von 0 bis 50 °C

Einsatz

CTEU-PN-EX1C dient zum Aufbau und zur Erweiterung von Automatisierungslösungen mit der Baureihe CTEU.

Technische Daten

TypCTEU-PN-EX1C
Festo-Teilenummer8107589
ProtokollPROFINET
Abmessungen B x L x H40 mm x 91 mm x 50 mm
Rastermaß40 mm
Befestigungsartauf Elektrik-Anschaltung, auf Elektrik-Anschlussplatte
Produktgewicht93 g
Umgebungstemperatur0 bis 50 °C
Lagertemperatur-20 bis 70 °C
SchutzartIP65, IP67
Hinweis zur Schutzartin montiertem Zustand, ungenutzte Anschlüsse verschlossen
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
ZulassungRCM Mark, c UL us - Listed (OL)
ExplosionsschutzClass I, Div. 2 (CA), Class I, Div. 2 (US), Class II, Div. 2 (CA), Class II, Div. 2 (US), Zone 0 (BR), Zone 2 (ATEX), Zone 2 (CA), Zone 2 (CN), Zone 2 (IEC-EX), Zone 2 (KR), Zone 2 (UKEX), Zone 2 (US), Zone 22 (ATEX), Zone 22 (BR), Zone 22 (CA), Zone 22 (CN), Zone 22 (IEC-EX), Zone 22 (KR), Zone 22 (UKEX), Zone 22 (US)
ATEX-Kategorie GasII 3G
ATEX-Kategorie StaubII 3D
Ex-Schutz Zulassung außerhalb der EUEPL Dc (KR), EPL Dc (US), EPL Ga (BR), EPL Gc (CA), EPL Gc (CN), EPL Gc (GB), EPL Gc (IEC-EX), EPL Gc (KR), EPL Gc (US)
Ex-Zündschutzart GasEx ec IIC Gc X
Ex-Zündschutzart StaubEx tc IIIC Dc X
Ex-Umgebungstemperatur-5°C ≤ Ta ≤ +50°C
Zertifikat ausstellende StelleDNV 23.0350 X/00, IECEx IBE 17.0003 X, KTL 24-KA4BO-0392X, KTL 24-KA4BO-0393X, KTL 24-KA4BO-0394X, KTL 24-KA4BO-0395X, NEPSI GYJ19.1188X, SITIIAS CCC 202032230700686, UL E239998
Werkstoff-HinweisRoHS konform
Werkstoff GehäusePA

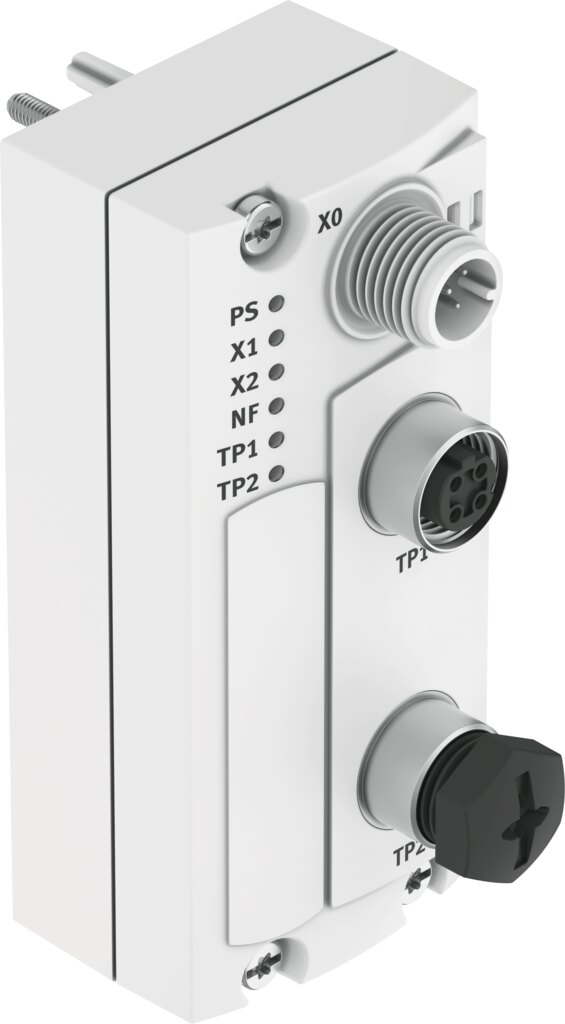

LED-Anzeige produktspezifischPS: Betriebsspannung Elektronik- und Lastversorgung, X1: Systemstatus Modul an I-Port 1, X2: Systemstatus Modul an I-Port 2
LED-Anzeige busspezifischNF: Netzwerkfehler, TP1: Netzwerk aktiv Port 1, TP2: Netzwerk aktiv Port 2
DiagnoseKommunikationsfehler, Systemdiagnose, Unterspannung
Feldbus-Schnittstelle, ArtEthernet
Feldbus-Schnittstelle, ProtokollPROFINET RT
Feldbus-Schnittstelle, FunktionBusanschluss kommend/weiterführend
Feldbus-Schnittstelle, Anschlussart2x Dose
Feldbus-Schnittstelle, AnschlusstechnikM12x1, D-codiert nach EN 61076-2-101
Feldbus-Schnittstelle, Anzahl Pole/Adern4
Feldbus-Schnittstelle, Galvanische Trennungja
Feldbus-Schnittstelle, Übertragungsrate100 Mbit/s
Maximale Adressvolumen Eingänge64 byte
Maximale Adressvolumen Ausgänge64 byte
Interne Zykluszeit1 ms je 1 Byte Nutzdaten
Konfigurations-UnterstützungGSDML-Datei
Zusätzliche FunktionenLLDP, MRP, PROFINET IRT, PROFIenergy, SNMP, Shared Device, Webserver
Spannungsversorgung, FunktionElektronik und Last
Spannungsversorgung, AnschlussartStecker
Spannungsversorgung, AnschlusstechnikM12x1, A-codiert nach EN 61076-2-101
Spannungsversorgung, Anzahl Pole/Adern5
Betriebsspannungsbereich DC18 bis 30 V
Nennbetriebsspannung DC24 V
Max. Stromversorgung4 A
Eigenstromaufnahme bei NennbetriebsspannungTyp. 80 mA
Gewicht0,105 kg
HerstellerFesto
Hersteller-Nr.CTEU-PN-EX1C
EAN4052568582432
Zolltarifnummer85176200
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GehäusewerkstoffPA
Betriebsspannung24 V DC
SerieCTEU
Temperaturbereich0-50 °C
Temperatur (max.)50
