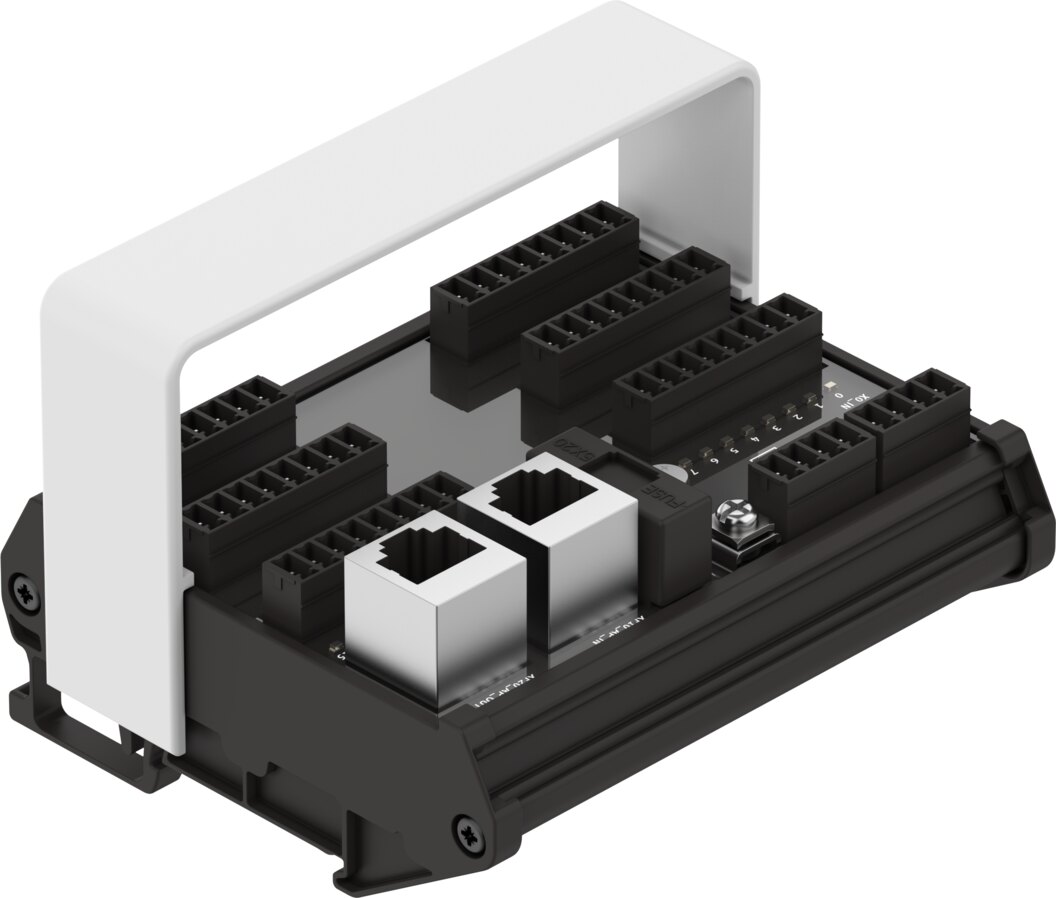

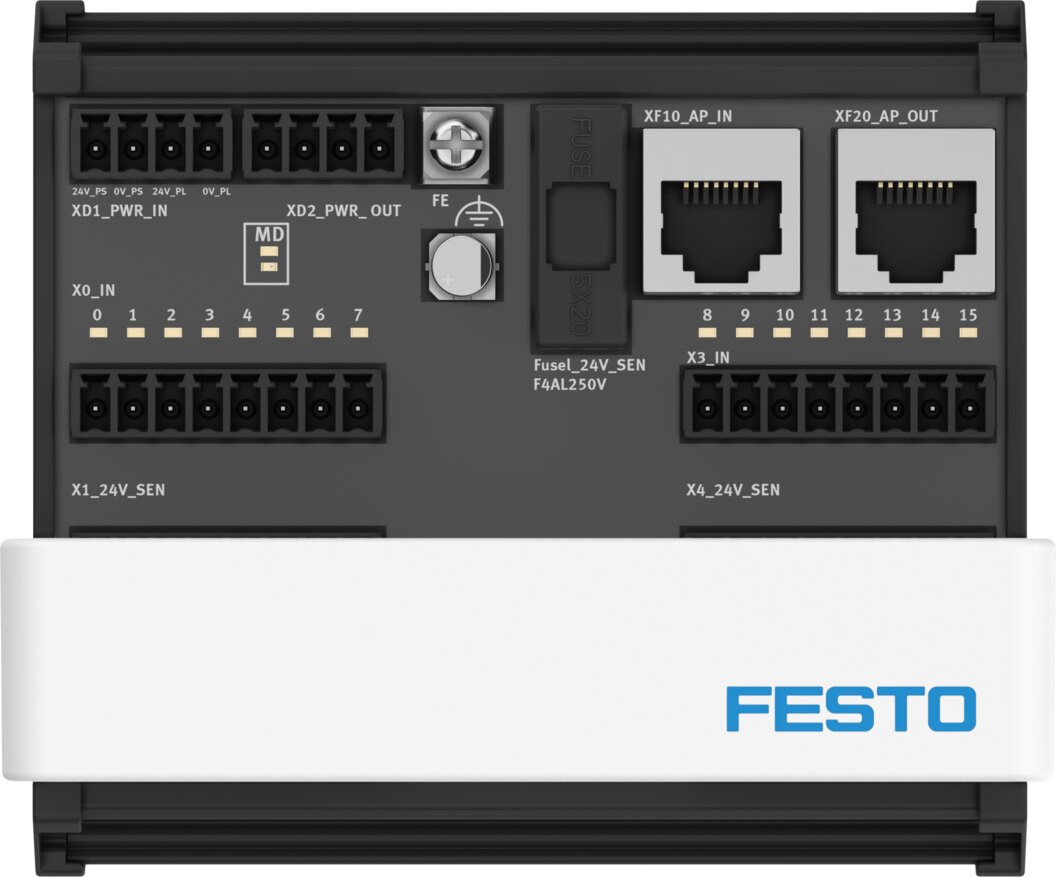

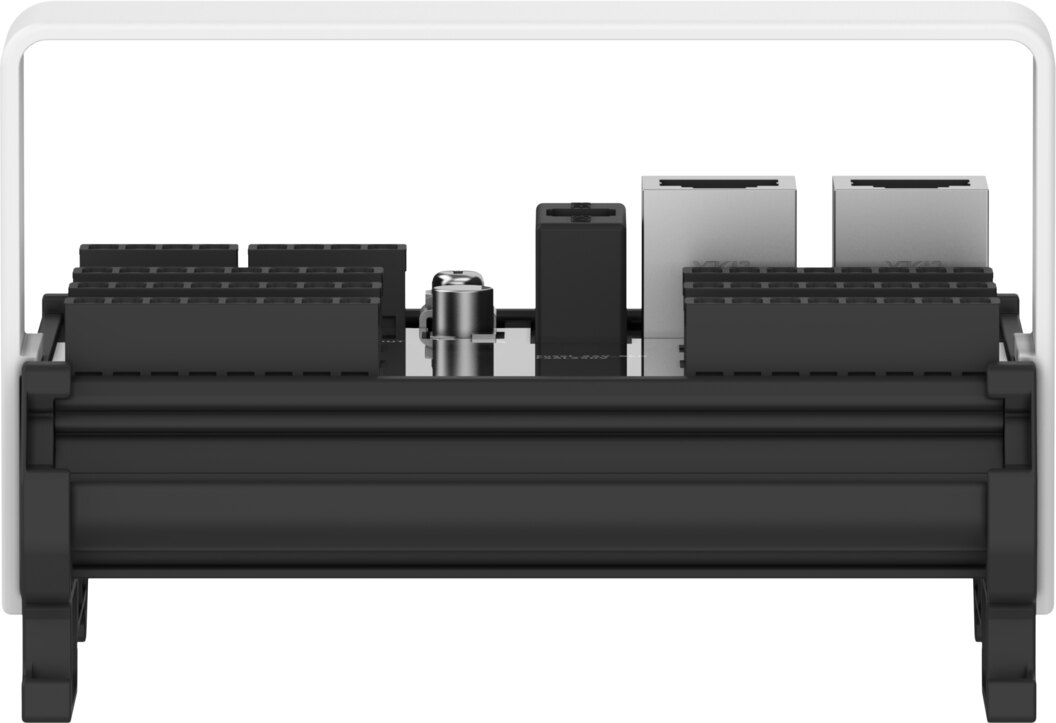

Digitales Eingangsmodul für CPX-AP-L, 16 Eingänge, 24 V DC, IP20 CPX-AP-L-16NDI-PI - Festo 8176326

Festo ✓ Originalprodukt Neuware

Das digitale Eingangsmodul CPX-AP-L-16NDI-PI erfasst Signale dezentral im System CPX-AP-L. Kennwerte nach Festo: 16 Eingänge, Nennbetriebsspannung 24 V DC und Netzausfallüberbrückung 10 ms. Ferner Verpolungsschutz und Schutzart IP20.

Netto
98,32 €
zzgl. MwSt.
117,00 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8176326
Hersteller-Nr. CPX-AP-L-16NDI-PI
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das digitale Eingangsmodul CPX-AP-L-16NDI-PI erfasst Signale dezentral im System CPX-AP-L. Entscheidend für die Auswahl sind 16 Eingänge und Nennbetriebsspannung 24 V DC.

Vorteile

  • 16 Eingänge
  • Nennbetriebsspannung 24 V DC
  • Netzausfallüberbrückung 10 ms
  • Verpolungsschutz integriert
  • Schutzart IP20
  • Einsetzbar bei Umgebungstemperaturen von -20 bis 50 °C

Einsatz

Eingesetzt wird CPX-AP-L-16NDI-PI beim Projektieren, Erweitern und Instandhalten von Anlagen mit dem System CPX-AP-L.

Technische Daten

TypCPX-AP-L-16NDI-PI
Festo-Teilenummer8176326
ProtokollAP
Abmessungen B x L x H90 mm x 106 mm x 70 mm
Befestigungsartmit Hutschiene
Produktgewicht145 g
Umgebungstemperatur-20 bis 50 °C
Lagertemperatur-40 bis 70 °C
Relative Luftfeuchtigkeit5 - 95 %, nicht kondensierend
SchutzartIP20
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Verschmutzungsgrad2
ÜberspannungskategorieII
Max. Leitungslänge30 m Eingänge, 50 m Systemkommunikation
Hinweis zur max. LeitungslängeSpannungsversorgung gemäß Nennspannung
LABS-KonformitätVDMA24364-Zone III
Reinraumtauglichkeit, gemessen nach ISO 14644-14Statisch installiertes Element, keine sinnvolle Bewertung möglich nach ISO 14644-1
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
KC-ZeichenKC-EMV
ZulassungRCM Mark
Werkstoff-HinweisRoHS konform, halogenfrei
Werkstoff GehäusePA66, PVC
Diagnose per LEDDiagnose pro Modul, Status pro Kanal
Diagnose per interner KommunikationSensorversorgung Kurzschluss/Überlast, Überspannung Elektronik/Sensoren, Unterspannung Elektronik/Sensoren
Maximale Adressvolumen Eingänge2 byte
Kommunikations-Schnittstelle, FunktionSystemkommunikation XF10 IN / XF20 OUT
Kommunikations-Schnittstelle, Anschlussart2x Dose
Kommunikations-Schnittstelle, AnschlusstechnikRJ45
Kommunikations-Schnittstelle, Anzahl Pole/Adern8
Kommunikations-Schnittstelle, ProtokollAP
Kommunikations-Schnittstelle, Schirmungja
Spannungsversorgung, FunktionElektronik/Sensoren und Last kommend
Spannungsversorgung, AnschlussartDose
Spannungsversorgung, AnschlusstechnikPush-Pull nach IEC 61984
Spannungsversorgung, Anzahl Pole/Adern4
Spannungsweiterleitung, FunktionElektronik/Sensoren und Last gehend
Spannungsweiterleitung, AnschlussartDose
Spannungsweiterleitung, AnschlusstechnikPush-Pull nach IEC 61984
Spannungsweiterleitung, Anzahl Pole/Adern4
Hinweis zur BetriebsspannungSELV/PELV Netzteile erforderlich, Spannungsabfall beachten
Nennbetriebsspannung DC24 V
Nennbetriebsspannung DC Elektronik/Sensoren24 V
Zulässige Spannungsschwankungen Elektronik/Sensoren± 25 %
Max. Stromversorgung2 x 4 A (externe Sicherung erforderlich)
Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensorentypisch 32 mA
Netzausfallüberbrückung10 ms
Verpolungsschutzja
Elektrischer Anschluss Eingang, FunktionDigitaleingang
Elektrischer Anschluss Eingang, Anschlussart6x Dose
Elektrischer Anschluss Eingang, AnschlusstechnikPush-Pull nach IEC 61984
Elektrischer Anschluss Eingang, Anzahl Pole/Adern8
Anzahl Eingänge16
Kennlinie Eingängenach IEC 61131-2, Typ 3
SchaltpegelSignal 0: (PS - 5 V) bis PS, Signal 1: 0 V bis (PS - 11 V)
Schaltlogik EingängeNPN (minusschaltend), 2-Drahtsensoren nach IEC 61131-2, 3-Drahtsensoren nach IEC 61131-2
Eingangsentprellzeit0,1 ms, 3 ms (Standard), 10 ms, 20 ms
Absicherung Eingänge (Kurzschluss)Feinsicherung
Max. Summenstrom Eingänge pro Modul4 A
Potenzialtrennung Eingänge Kanal - Kanalnein
Potenzialtrennung Eingänge Kanal - interne Kommunikationnein
Gewicht0,24 kg
HerstellerFesto
Hersteller-Nr.CPX-AP-L-16NDI-PI
EAN4052568772604
Zolltarifnummer85389099
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Betriebsspannung24 V DC
Temperaturbereich-20-50 °C
Temperatur (max.)50
