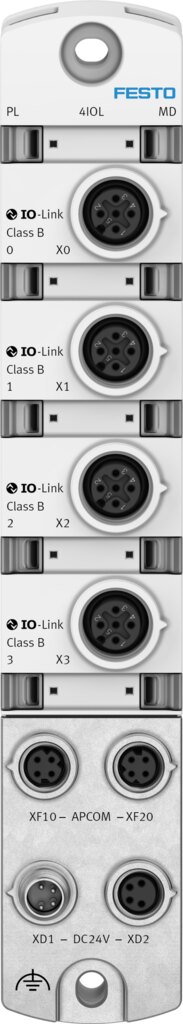

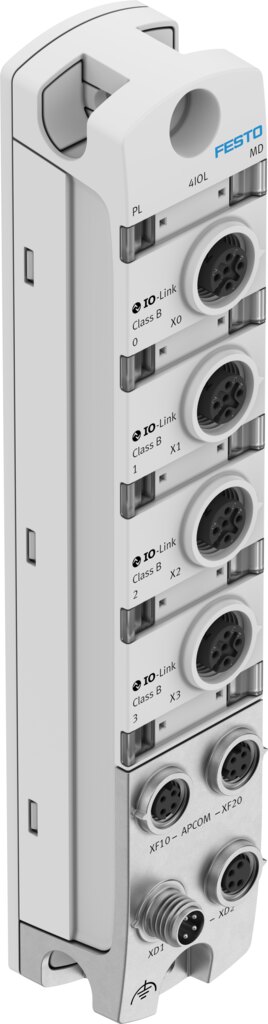

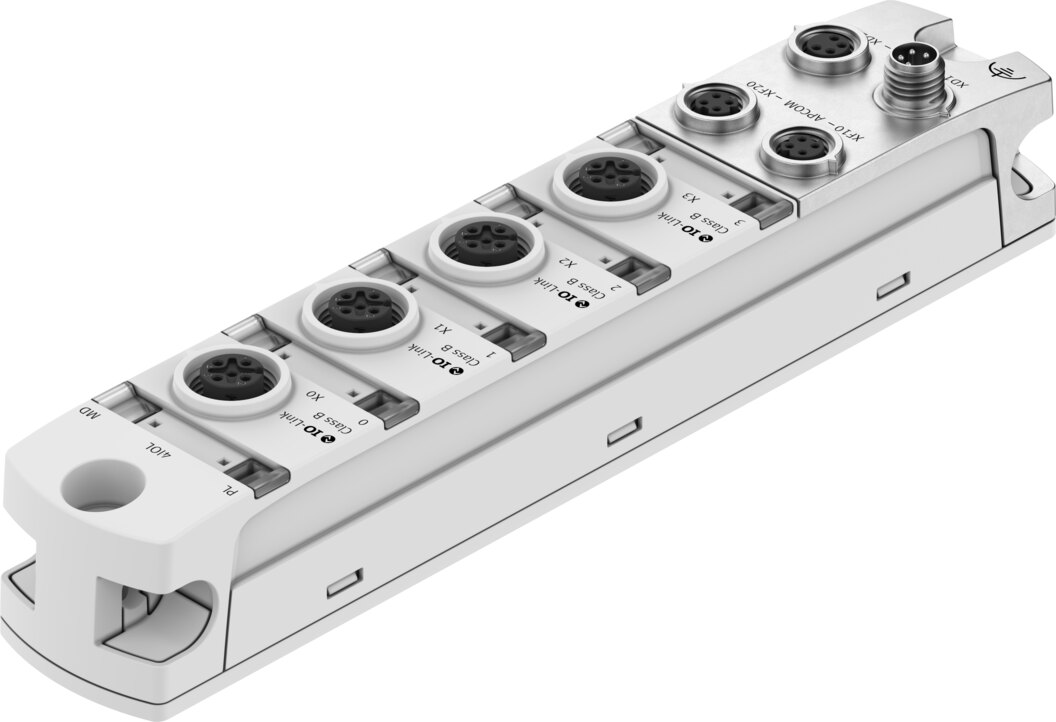

IO-Link Master CPX-AP-I-4IOL-M12 - Festo 8086604
Netto
zzgl. MwSt.
360,52 € inkl. 19 % MwSt., zzgl. Versand
302,96 €
Artikel
FES-8086604
Hersteller-Nr.
CPX-AP-I-4IOL-M12
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Protokoll | IO-Link |
|---|---|
| Abmessungen B x L x H | 30 mm x 170 mm x 35 mm |
| Befestigungsart | auf Hutschiene mit Zubehör, mit Durchgangsbohrung |
| Produktgewicht | 126 g |
| Umgebungstemperatur | -20 ... 60 °C |
| Lagertemperatur | -40 ... 70 °C |
| Relative Luftfeuchtigkeit | 5 - 95 %, nicht kondensierend |
| Schutzart | IP65, IP67 |
| Hinweis zur Schutzart | ungenutzte Anschlüsse verschlossen |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
| Max. Leitungslänge | 50 m Systemkommunikation |
| LABS-Konformität | VDMA24364-B2-L |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Statisch installiertes Element, keine sinnvolle Bewertung möglich nach ISO 14644-1 |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV, nach UK RoHS Vorschriften |
| KC-Zeichen | KC-EMV |
| Zulassung | RCM Mark, c UL us - Listed (OL) |
| Zertifikat ausstellende Stelle | UL E239998 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Gehäuse | PC, Zink-Druckguss, vernickelt |
| Werkstoff O-Ring | FPM |
| Diagnose per LED | Diagnose pro Kanal, Diagnose pro Modul, Spannungsversorgung Last, Status pro Kanal, Status pro Modul |
| Diagnose per interner Kommunikation | IO-Link Ereignis, Sensorversorgung Kurzschluss/Überlast, Überspannung Elektronik/Sensoren, Überspannung Last, Unterspannung Elektronik/Sensoren, Unterspannung Last |
| Kommunikations-Schnittstelle, Funktion | Systemkommunikation XF10 IN / XF20 OUT |
| Kommunikations-Schnittstelle, Anschlussart | 2x Dose |
| Kommunikations-Schnittstelle, Anschlusstechnik | M8x1, D-codiert nach EN 61076-2-114 |
| Kommunikations-Schnittstelle, Anzahl Pole/Adern | 4 |
| Kommunikations-Schnittstelle, Protokoll | AP |
| Kommunikations-Schnittstelle, Schirmung | ja |
| Spannungsversorgung, Funktion | Elektronik/Sensoren und Last kommend |
| Spannungsversorgung, Anschlussart | Stecker |
| Spannungsversorgung, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Spannungsversorgung, Anzahl Pole/Adern | 4 |
| Spannungsweiterleitung, Funktion | Elektronik/Sensoren und Last gehend |
| Spannungsweiterleitung, Anschlussart | Dose |
| Spannungsweiterleitung, Anschlusstechnik | M8x1, A-codiert nach EN 61076-2-104 |
| Spannungsweiterleitung, Anzahl Pole/Adern | 4 |
| Hinweis zur Betriebsspannung | SELV/PELV Netzteile erforderlich, Spannungsabfall beachten |
| Nennbetriebsspannung DC Last | 24 V |
| Zulässige Spannungsschwankungen Last | ± 25 % |
| Nennbetriebsspannung DC Elektronik/Sensoren | 24 V |
| Zulässige Spannungsschwankungen Elektronik/Sensoren | ± 25 % |
| Max. Stromversorgung | 2 x 4 A (externe Sicherung erforderlich) |
| Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren | typisch 55 mA |
| Eigenstromaufnahme bei Nennbetriebsspannung Last | typisch 5 mA |
| Netzausfallüberbrückung | 10 ms |
| Verpolungsschutz | ja |
| Max. Summenstrom Eingänge pro Modul | 2 A |
| Max. Summenstrom Ausgänge pro Modul | 4 A |
| Elektrischer Anschluss IO-Link, Anschlussart | 4x Dose |
| Elektrischer Anschluss IO-Link, Anschlusstechnik | M12x1, A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss IO-Link, Anzahl Pole/Adern | 5 |
| IO-Link, Kommunikation | C/Q LED grün |
| IO-Link, Anzahl Ports | 4 |
| IO-Link, Port class | B |
| IO-Link, Protokollversion | Master V 1.1 |
| IO-Link, Communication mode | DI, COM1. COM2. COM3., über Software konfigurierbar |
| IO-Link, Prozessdatenbreite OUT | parametrierbar 8 - 128 Byte |
| IO-Link, Prozessdatenbreite IN | parametrierbar 12 - 132 Byte |
| IO-Link, minimale Zykluszeit | abhängig von minimal unterstützter Zykluszeit des angeschlossenen IO-Link-Devices |
| Gewicht | 0,145 kg |
| Hersteller | Festo |
| Hersteller-Nr. | CPX-AP-I-4IOL-M12 |
| EAN | 4052568465674 |
| Zolltarifnummer | 85389099 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
