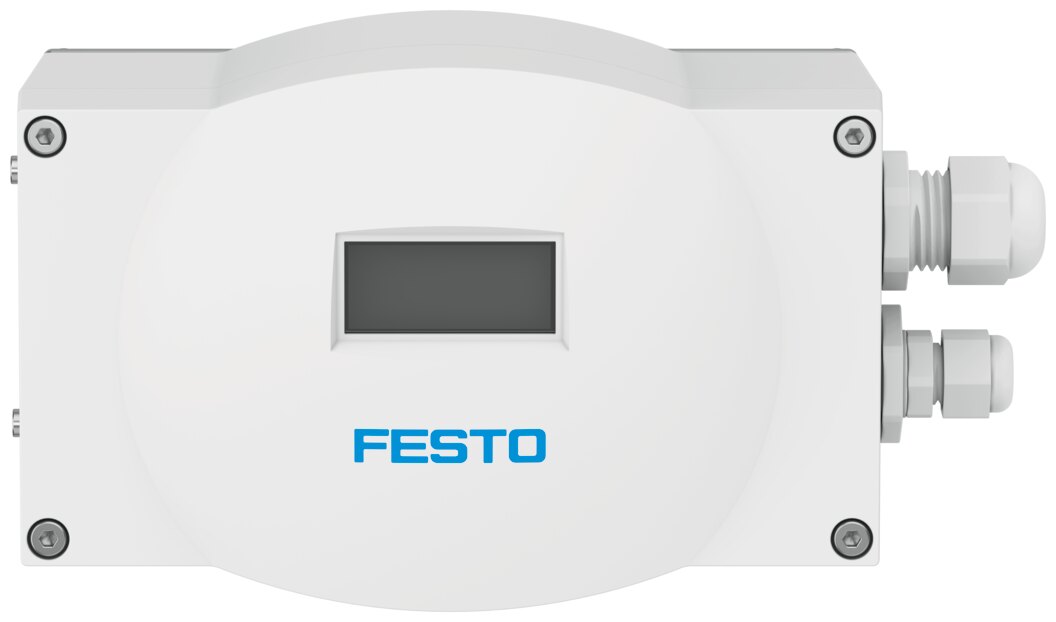

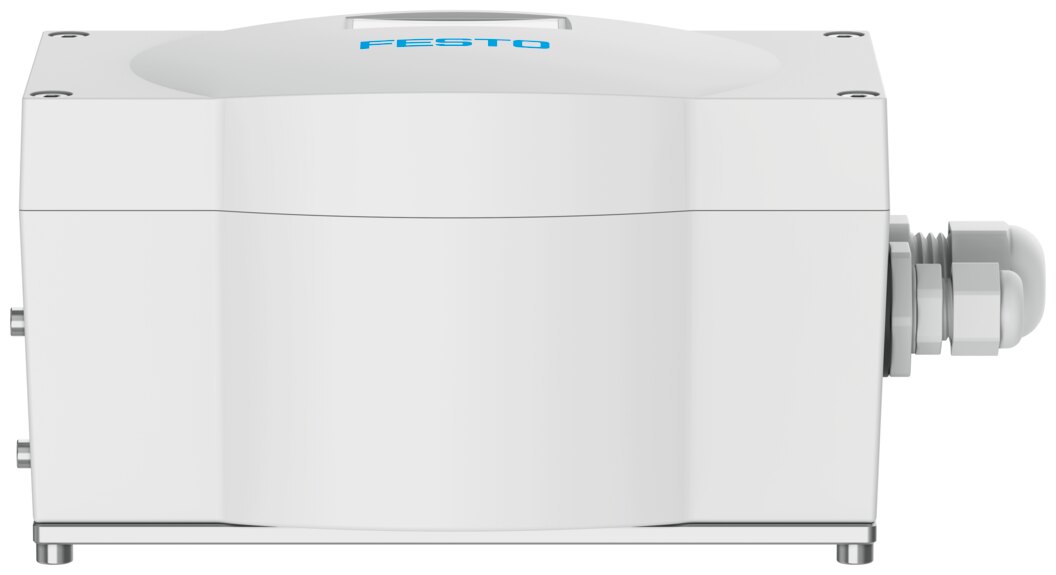

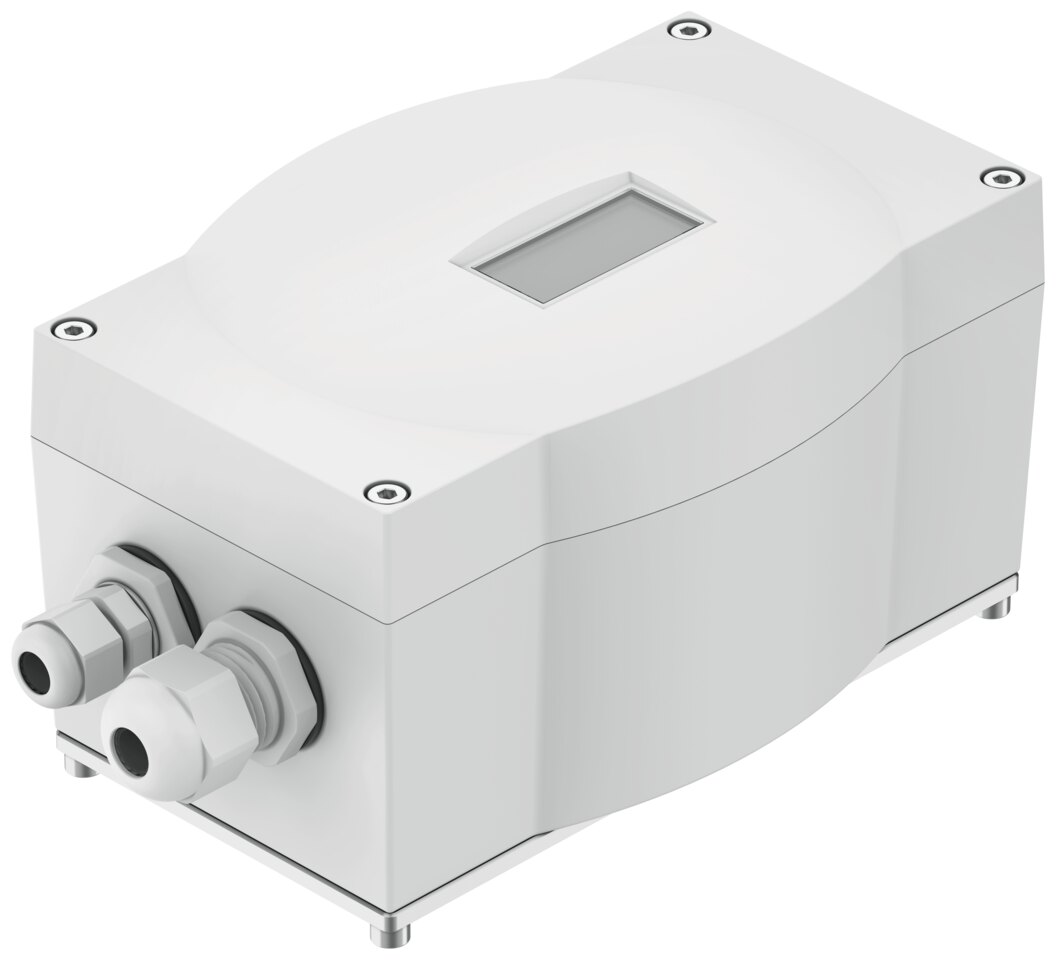

Stellungsregler CMSX-P-SE-C-U-F1-D-50-A - Festo 8171507
Netto
zzgl. MwSt.
866,22 € inkl. 19 % MwSt., zzgl. Versand
727,92 €
Artikel
FES-8171507
Hersteller-Nr.
CMSX-P-SE-C-U-F1-D-50-A
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Konstruktiver Aufbau | digital, elektropneumatischer Stellungsregler |
|---|---|
| Funktionsweise | doppeltwirkend |
| Konstruktionsmerkmale | Sicherheitsstellung – pneumatischer Ausgang 4 entlüftet, Sicherheitsstellung – pneumatischer Ausgang 2 belüftet |
| Einbaulage | beliebig |
| Befestigungsart | mit Zubehör |
| Messprinzip Wegmesssystem | Potentiometer |
| Anzeige | 7-Segment, LCD-Display, mit Hintergrundbeleuchtung |
| Einstellmöglichkeiten | über Display und Tasten |
| Größe der Totzone | 0,5 ... 10 % |
| Betriebsdruck | 3 ... 8 bar |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb nicht möglich, maximale Partikelgröße 40 µm |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 50 l/min |
| Pneumatischer Anschluss | G1/8 |
| Nennbetriebsspannung DC | 24 V |
| Betriebsspannungsbereich DC | 21,6 ... 26,4 V |
| Max. Stromaufnahme | 600 mA |
| Verpolungsschutz | für Betriebsspannungsanschlüsse |
| Anschlusswiderstand | 80 kOhm |
| Analoge Eingänge, Signalbereich | 0 - 10 V, 0 - 20 mA, 4 - 20 mA |
| Analoge Eingänge, max. Aussteuerbereich | 0 - 24 mA, 0 - 11 V |
| Analoge Eingänge, Linearitätsfehler bei 25 °C | 0,5 % |
| Analoge Eingänge, Temperaturkoeffizient | 0,02 %FS/K |
| Analoge Eingänge, Auflösung | 16 bit |
| Analoge Eingänge, Überlastfestigkeit | ja |
| Analoge Eingänge, Galvanische Trennung | nein |
| Analoge Ausgänge, Signalbereich | 4 - 20 mA |
| Analoge Ausgänge, Max. Bürdenwiderstand | 600 Ohm |
| Analoge Ausgänge, Linearitätsfehler bei 25 °C | 0,5% |
| Analoge Ausgänge, Temperaturkoeffizient | 0,02 %FS/K |
| Analoge Ausgänge, Auflösung | 12 bit |
| Analoge Ausgänge, Verpolungsschutz | ja |
| Analoge Ausgänge, Kurzschlussfestigkeit | ja |
| Analoge Ausgänge, Überlastfestigkeit | ja |
| Analoge Ausgänge, Galvanische Trennung | nein |
| Kennlinie Eingänge | nach IEC 61131-2, Typ 3 |
| Schalteingang | PNP, NPN |
| Digitale Eingänge, Verpolungsschutz | ja |
| Digitale Eingänge, Potenzialtrennung | ja, Optokoppler |
| Digitale Ausgänge, Verpolungsschutz | ja |
| Schaltausgang | 3 x PNP oder 3 x NPN umschaltbar |
| Digitale Ausgänge, Ausgangsstrom | 100 mA |
| Digitale Ausgänge, Kurzschlussfestigkeit | ja |
| Digitale Ausgänge, Überlastfestigeit | ja |
| Digitale Ausgänge, Potenzialtrennung | ja, Optokoppler |
| Elektrischer Anschluss 1, Funktion | 3x Digitalausgang, Analogausgang, Analogeingang, Digitaleingang, Spannungsversorgung, Spannungsversorgung Last |
| Elektrischer Anschluss 1, Anschlussart | Klemmleiste |
| Elektrischer Anschluss 1, Anschlusstechnik | Schraubklemme |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 13 |
| Elektrischer Anschluss 1, Anziehdrehmoment | 0,6 Nm |
| Elektrischer Anschluss 1, Leiterquerschnitt | 1,5 mm² |
| Elektrischer Anschluss 2, Funktion | externer Weg-/Winkelsensor |
| Elektrischer Anschluss 2, Anschlussart | Klemmleiste |
| Elektrischer Anschluss 2, Anschlusstechnik | Schraubklemme |
| Elektrischer Anschluss 2, Anzahl Pole/Adern | 3 |
| Elektrischer Anschluss 2, Anziehdrehmoment | 0,6 Nm |
| Elektrischer Anschluss 2, Leiterquerschnitt | 1,5 mm² |
| Kabelverschraubung | M12x1,5 für elektrischen Anschluss 2, M20x1,5 für elektrischen Anschluss 1 |
| Zulässiger Kabeldurchmesser | 3 - 6,5 mm für elektrischen Anschluss 2, 7 - 13 mm für elektrischen Anschluss 1 |
| Max. Leitungslänge | 3 m für elektrischen Anschluss 2, 30 m für elektrischen Anschluss 1 |
| Umgebungstemperatur | -5 ... 60 °C |
| Lagertemperatur | -20 ... 60 °C |
| Relative Luftfeuchtigkeit | 5 - 95 %, nicht kondensierend |
| Schutzart | IP65 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27, gemäß EN 60068-2-29 |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6, gemäß EN 60068-2-6 |
| Verschmutzungsgrad | 3 |
| Zulassung | RCM Mark |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK Vorschriften für EMV, nach UK RoHS Vorschriften |
| Werkstoff Gehäuse | PC-verstärkt |
| Werkstoff Sichtscheibe | PC |
| Werkstoff Grundplatte | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Welle | hochlegierter Stahl rostfrei |
| Werkstoff Kupplung | hochlegierter Stahl rostfrei |
| Werkstoff Schrauben | hochlegierter Stahl rostfrei |
| Werkstoff Dichtungen | NBR |
| Werkstoff Kabelverschraubung | PA |
| Werkstoff Blindstopfen | PA |
| LABS-Konformität | VDMA24364-B2-L |
| Werkstoff-Hinweis | RoHS konform |
| Produktgewicht | 970 g |
| Abmessungen B x L x H | 190 mm x 105 mm x 130 mm |
| Hersteller | Festo |
| Hersteller-Nr. | CMSX-P-SE-C-U-F1-D-50-A |
| EAN | 4052568616229 |
| Zolltarifnummer | 90328100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
