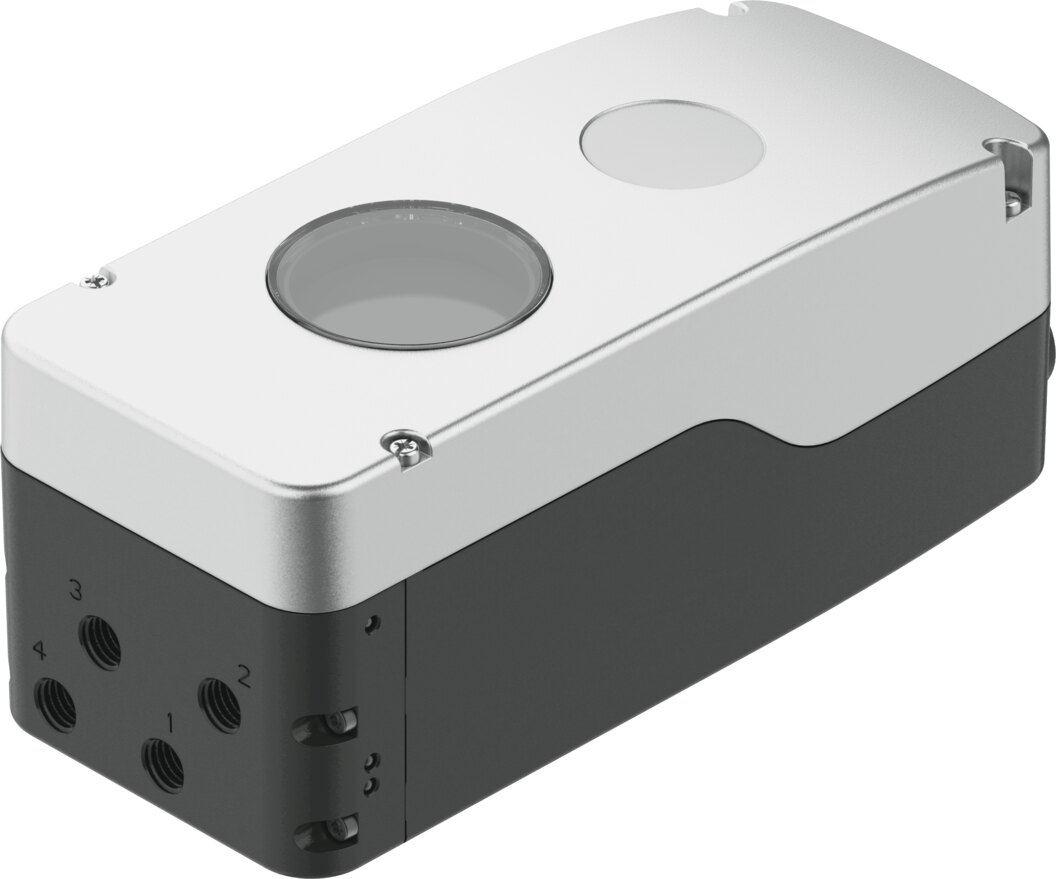

Stellungsregler digital doppeltwirkend 4 - 20 mA mit HART IP66, IP67 CMSH-SE-VDE1-D-A-AL-G14-C1M20-HA - Festo 8097423

Festo ✓ Originalprodukt Neuware

Der digitale Stellungsregler CMSH-SE-VDE1-D-A-AL-G14-C1M20-HA von Festo positioniert doppeltwirkende Prozessantriebe nach einem Sollwertsignal von 4 - 20 mA mit HART. Schutzart IP66, IP67. HART-Kommunikation über das Sollwertsignal. Luftleistung 270 l/min bei Δp = 6 bar.

Netto
1.660,23 €
zzgl. MwSt.
1.975,67 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8097423
Hersteller-Nr. CMSH-SE-VDE1-D-A-AL-G14-C1M20-HA
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der digitale Stellungsregler CMSH-SE-VDE1-D-A-AL-G14-C1M20-HA von Festo positioniert doppeltwirkende Prozessantriebe nach einem Sollwertsignal von 4 - 20 mA mit HART.

Das spricht dafür

  • Sollwertsignal 4 - 20 mA mit HART
  • Luftleistung 270 l/min bei Δp = 6 bar
  • Arbeitet im Druckbereich 1,4 bis 8 bar
  • Anzeige: LCD-Display, via Software 90° drehbar
  • Schutzart IP66, IP67

Einsatzbereiche

Eingesetzt wird er an Prozessventilen mit pneumatischem Antrieb, die Parametrierung erfolgt über Display und Tasten.

Technische Daten

TypCMSH-SE-VDE1-D-A-AL-G14-C1M20-HA
Festo-Teilenummer8097423
Konstruktiver Aufbaudigital, elektropneumatischer Stellungsregler
Funktionsweisedoppeltwirkend
KonstruktionsmerkmaleSicherh, pn.Ausg, 2 entlüftet, Sicherh, pn.Ausg, 4 belüftet
Einbaulagebeliebig
Befestigungsartmit Zubehör, nach VDI/VDE 3845
Messprinzip Wegmesssystemextern
AnzeigeLCD-Display, via Software 90° drehbar
Einstellmöglichkeitenüber Display und Tasten
Zykluszeit20 ms
Nenneinsatzhöhe≤ 2000 m NHN
ÜberspannungskategorieII
Betriebsdruck1,4 bis 8 bar
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb nicht möglich, maximale Partikelgröße 40 µm
Luftleistung bei Δp = 6 bar270 l/min
Pneumatischer AnschlussG1/4
Verpolungsschutzja
Anschlusswiderstand3 bis 80 kOhm
Analoge Eingänge, Signalbereich4 - 20 mA mit HART
Analoge Eingänge, Eingangsimpedanz480 Ohm bei 20 mA
Analoge Eingänge, Überlastfestigkeitkleiner als 65 mA
Analoge Eingänge, Galvanische Trennungja
Kennlinie Eingänge1x nach IEC 61131-2, Typ 3
Digitale Eingänge, Verpolungsschutzja
Digitale Eingänge, Potenzialtrennungja
Digitale Eingänge, Überlastfestigkeit33 V
Elektrischer Anschluss 1, FunktionAnalogeingang, Digitaleingang, externer Weg-/Winkelsensor
Elektrischer Anschluss 1, AnschlussartKlemmleiste
Elektrischer Anschluss 1, AnschlusstechnikFederzugklemme
Elektrischer Anschluss 1, Anzahl Pole/Adern7
Kabelverschraubung2x M20x1,5
Maximale Leitungslänge30 m für externen Positionssensor, geschirmt
Umgebungstemperatur-40 bis 80 °C
Hinweis zur UmgebungstemperaturDisplay: -30 - 80 °C
Lagertemperatur-40 bis 80 °C
Klimaklasse1K5 nach EN 60721 für Lagerung, 4K3 nach EN 60721 für Betrieb
SchutzartIP66, IP67
SchockfestigkeitSchockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Verschmutzungsgrad3
ZulassungRCM Mark
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Ex-Schutz-Richtlinie (ATEX), nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für EMV, nach UK RoHS Vorschriften
Werkstoff GehäuseAluminium, pulverbeschichtet
Werkstoff SichtscheibePC
Werkstoff SchraubenStahl, verzinkt
Werkstoff DichtungenEPDM, NBR, VMQ
LABS-KonformitätVDMA24364-Zone III
Werkstoff-HinweisRoHS konform
Produktgewicht2520 g
Gewicht2,7 kg
HerstellerFesto
Hersteller-Nr.CMSH-SE-VDE1-D-A-AL-G14-C1M20-HA
EAN4052568580193
Zolltarifnummer90328100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/4
MediumDruckluft
Bauartdigital, elektropneumatischer Stellungsregler
Betriebsdruck max [bar]8
Temperaturbereich-40-80 °C
Temperatur (max.)80
