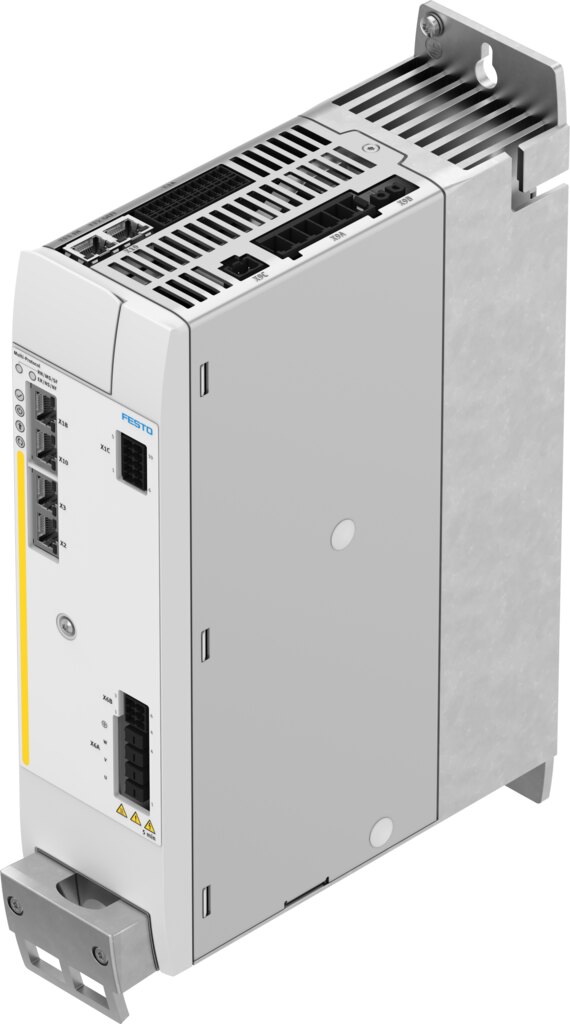

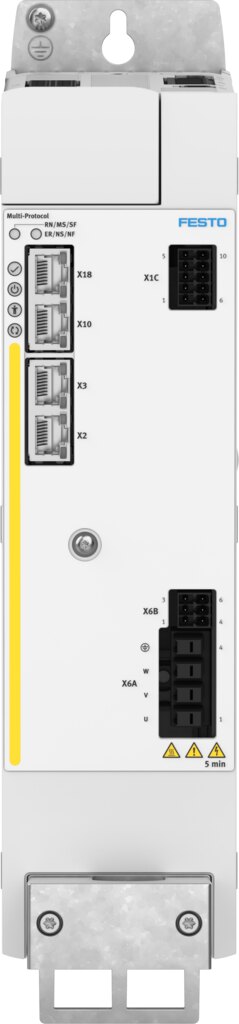

Servoantriebsregler 12000 VA 400 V 3-phasig CMMT-AS-C25-11A-P3-MP-S3 - Festo 8166887

Festo ✓ Originalprodukt Neuware

Der Servoantriebsregler CMMT-AS-C25-11A-P3-MP-S3 von Festo liefert 12000 VA Nennleistung und 25 A Nennstrom pro Phase, versorgt 3-phasig mit 400 V AC. Protokoll: EtherCAT, EtherNet/IP, Modbus/TCP, PROFINET IRT, PROFINET RT. Nennleistung 12000 VA, Spitzenleistung 36000 VA.

Netto
3.208,50 €
zzgl. MwSt.
3.818,12 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8166887
Hersteller-Nr. CMMT-AS-C25-11A-P3-MP-S3
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der Servoantriebsregler CMMT-AS-C25-11A-P3-MP-S3 von Festo liefert 12000 VA Nennleistung und 25 A Nennstrom pro Phase, versorgt 3-phasig mit 400 V AC.

Vorteile

  • Nennleistung 12000 VA, Spitzenleistung 36000 VA
  • 25 A Nennstrom und 75 A Spitzenstrom pro Phase für bis zu 2 s
  • Netzanschluss 3-phasig 400 V AC
  • Feldbus- und Netzwerkanbindung: EtherCAT, EtherNet/IP, Modbus/TCP, PROFINET IRT, PROFINET RT
  • Entspricht EN 61800-3, EN 61800-5-1, EN 61800-5-2, EN ISO 13849-1

Typische Anwendungen

Eingebunden wird er über EtherCAT, EtherNet/IP, Modbus/TCP, PROFINET IRT, PROFINET RT. Mit 36000 VA Spitzenleistung bewältigt er Positionier- und Synchronaufgaben in Handling, Montage und Verpackung.

Technische Daten

TypCMMT-AS-C25-11A-P3-MP-S3
Festo-Teilenummer8166887
BefestigungsartMontageplatte, verschraubt
Einbaulagefreie Konvektion, senkrecht
Produktgewicht4300 g
AnzeigeLED grün / gelb / rot
BedienelementeOptional: Bedieneinheit CDSB
Entspricht NormEN 61800-3, EN 61800-5-1, EN 61800-5-2, EN ISO 13849-1
Basierend auf NormEN 50581, EN 60204-1, EN 61508-1, EN 61508-2, EN 61508-3, EN 61508-4, EN 61508-5, EN 61508-6, EN 61508-7, EN 61800-2, EN 62061
ZulassungRCM Mark, TÜV, c UL us - Listed (OL)
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Maschinen-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für EMV, nach UK Vorschriften für Maschinen, nach UK RoHS Vorschriften
Zertifikat ausstellende StelleTÜV Rheinland 01/205/6032.00/25, UL E331130
Lagertemperatur-25 bis 55 °C
Umgebungstemperatur0 bis 50 °C
Hinweis zur UmgebungstemperaturOberhalb der Umgebungstemperatur von 40 °C ist eine Leistungsreduktion von 3 %/°C einzuhalten
UL-Umgebungstemperatur0 bis 50 °C
Relative Luftfeuchtigkeit5 - 90 %, nicht kondensierend
Maximale Aufstellhöhe2000 m
Hinweis zur maximal AufstellhöheAb 1000 m Leistungsreduktion um 1%/100 m
SchutzartIP20
SchutzklasseI
ÜberspannungskategorieIII
Verschmutzungsgrad2
Stoßspannungsfestigkeit6 kV
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Phasen Nennbetriebsspannung3-phasig
Nennbetriebsspannung AC400 V
Zulässige Spannungsschwankungen+/- 10 %
Eingangsspannungsbereich AC200 bis 480 V
Netzfrequenz48 bis 62 Hz
Nennstrom Lastversorgung29 A
Spitzenstrom Lastversorgung87 A
Aktive PFCnein
Netzfilterintegriert
Systemspannung nach EN 61800-5-1300 V
Maximale Kurzschlussfestigkeit des Netzes10 kA
NetzformenTN, IT
Nennspannung Lastversorgung DC560 V
Zulässiger Bereich Lastversorgung± 10 %
Maximale Zwischenkreisspannung DC800 V
Bremswiderstand, integriert24 Ohm
Impulsleistung Bremswiderstand24 kVA
Impulsenergie Bremswiderstand1200 Ws
Nennleistung Bremswiderstand (IEC)100 W
Bremswiderstand, extern20 bis 30 Ohm
Maximale Dauerleistung des externen Bremswiderstandes (IEC)5000 W
Nennspannung Logikversorgung DC24 V
Zulässiger Bereich Logikspannung± 20 %
Stromaufnahme Logikversorgung ohne Feststellbremse0,7 A
Stromaufnahme Logikversorgung mit Feststellbremse3 A
Maximale Stromaufnahme Logikversorgung mit Feststellbremse und EA3,5 A
Ausgangsspannungsbereich AC3x (0 - Input) V
Nennstrom pro Phase, effektiv25 A
Spitzenstrom pro Phase, effektiv75 A
Maximale Spitzenstromdauer2 s
Nennleistung Controller12000 VA
Spitzenleistung36000 VA
Ausgangsfrequenz0 bis 599 Hz
Maximale Länge Motorleitung ohne externen Netzfilter50 m
Maximaler Ausgangsstrom Haltebremse2,3 A
Maximaler Spannungsabfall von Logikversorgung bis Bremsausgang1 V
Anzahl Eingänge für Motortemperaturfühler1
Betriebsart ControllerKaskadenregelung, P-Positionsregler, PI-Geschwindigkeitsregler, PI-Stromregler für F oder M, Profil-Betrieb mit Satz- und Direktbetrieb, interpolierender Betrieb über Feldbus, Synchron-Betriebsarten, Referenzfahrt, Einrichtbetrieb, Autotuning
Betriebsmodusfeldorientierte Regelung, Positionsauflösung 24 Bit/U, Abtastrate 16 kHz, PWM mit 8 oder 16 kHz, Vektormodulation mit 3, Harmonischer, Echtzeit-Datenerfassung, 2x Input-Capture (x, v, F), 2x Output-Trigger (x, v, F), 2x Positionsgeber-Eingang, 1x SYNC-Schnittstelle für Encoder-Emulation oder Encoder-Eingang
Ethernet-Schnittstelle, FunktionParametrierung und Inbetriebnahme
Ethernet-Schnittstelle, ProtokollTCP/IP
Feldbus-Schnittstelle, ProtokollEtherCAT, EtherNet/IP, Modbus/TCP, PROFINET IRT, PROFINET RT
Feldbus-Schnittstelle, FunktionBusanschluss kommend/weiterführend, EtherCAT Slave, PROFINET Slave, EtherNet/IP Slave
FeldbuskopplungEtherCAT, EtherNet/IP, Modbus/TCP, PROFINET
KommunikationsprofilCiA402, CoE (CANopen over EtherCAT), EoE (Ethernet over EtherCAT), FoE (File over EtherCAT), PROFIdrive, DriveProfile
Sicheres KommunikationsprofilPROFIsafe
ProzesskopplungAC1: Adjustable-Speed Drives, AC3: Drives with Positioning Function, AC4: Synchronous Servo Application, Adjustable-Speed Drives, Drives with Positioning Function, E/A Mode für 256 Verfahrsätze, Interpolated Mode CSP, Interpolated Mode CST, Interpolated Mode CSV
Feldbus-Schnittstelle, Übertragungsrate100 Mbit/s
Feldbus-Schnittstelle, Anschlussart2x Dose
Feldbus-Schnittstelle, AnschlusstechnikRJ45
Encoder-Schnittstelle, FunktionBiSS-C, ENDAT 2,1-Geber, ENDAT 2,2-Geber, Hiperface-Geber, Inkrementalgeber, Nikon, SIN/COS-Geber
Encoder-Schnittstelle 2, FunktionInkrementalgeber, SIN/COS-Geber
Synchronisier-Schnittstelle, FunktionEncoderemulation A/B/Z, Encoder-Eingang A/B/Z
Encoder Schnittstelle Ausgang, Eigenschaften1 MHz maximale Ausgangsfrequenz, maximal 16384 ppr
Encoder Schnittstelle Eingang, Eigenschaften1 MHz maximale Ausgangsfrequenz, maximal 16384 ppr
Anzahl digitale Logikeingänge12
Schaltlogik EingängePNP (plusschaltend)
Eigenschaften Logikeingangteilweise frei konfigurierbar, teilweise Safety-Eingänge, nicht galvanisch getrennt
Spezifikation Logikeingangin Anlehnung an IEC 61131-2, Typ 3
Arbeitsbereich Logikeingang-3 bis 30 V
Anzahl High-Speed Logikeingänge2
Zeitauflösung High-Speed Logikeingänge1 µs
Anzahl digitale Logikausgänge 24 V DC6
Schaltlogik AusgängePNP (plusschaltend)
Eigenschaften digitale Logikausgängeteilweise frei konfigurierbar, nicht galvanisch getrennt, teilweise Diagnoseausgänge
Maximaler Strom digitale Logikausgänge20 mA
Anzahl High-Speed Schaltausgänge2
Zeitauflösung High-Speed Schaltausgänge1 µs
Anzahl potentialfreie Schaltausgänge1
Maximaler Strom der potentialfreien Schaltausgänge50 mA
Anzahl analoge Sollwerteingänge1
Eigenschaften SollwerteingängeDifferenzeingänge, konfigurierbar für Drehzahl, konfigurierbar für Strom/Kraft
Arbeitsbereich Sollwerteingang± 10 V
Arbeitsbereich Analogeingänge± 10 V
Impedanz Sollwerteingang70 kOhm
SicherheitsfunktionSichere Bremsenansteuerung (SBC), Sicher abgeschaltetes Moment (STO), Sicher begrenzte Geschwindigkeit (SLS), Sicherer Betriebshalt (SOS), Sicherer Stopp 1 (SS1), Sicherer Stopp 2 (SS2), Sichere maximale Geschwindigkeit (SMS)
Sicherheits-Teilfunktionen bis SIL3Sicher abgeschaltetes Moment, Sicherer Stopp 1 mit Überwachung der Verzögerungsrampe, Sicherer Stopp 1 mit Zeitsteuerung, Sicherer Stopp 2 mit Überwachung der Verzögerungsrampe, Sicherer Stopp 2 mit Zeitsteuerung, Sicherer Betriebshalt, Sicher begrenzte Drehzahl/Geschwindigkeit, Sichere Bremsansteuerung, Sichere maximale Geschwindigkeit
Performance Level (PL)Sichere Bremsenansteuerung (SBC) / Kategorie 3, Performance Level e, Sicher abgeschaltetes Moment (STO) / Kategorie 4, Performance Level e
Sicherheits-Teilfunktion bis PL e, Kat, 3Sicher begrenzte Drehzahl/Geschwindigkeit, Sicherer Betriebshalt, Sicherer Stopp 1 mit Überwachung der Verzögerungsrampe, Sicherer Stopp 2 mit Überwachung der Verzögerungsrampe, Sicherer Stopp 2 mit Zeitsteuerung, Sichere maximale Geschwindigkeit
Sicherheits-Teilfunktion bis PL e, Kat, 4Sichere Bremsansteuerung, Sicherer Stopp 1 mit Zeitsteuerung, Sicher abgeschaltetes Moment
Hardware-Fehlertoleranz1
Anzahl sicherer 2-poliger Eingänge4
Anzahl Diagnoseausgänge4
Gewicht4,8 kg
HerstellerFesto
Hersteller-Nr.CMMT-AS-C25-11A-P3-MP-S3
EAN4052568781675
Zolltarifnummer85044095
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Temperaturbereich0-50 °C
Temperatur (max.)50
