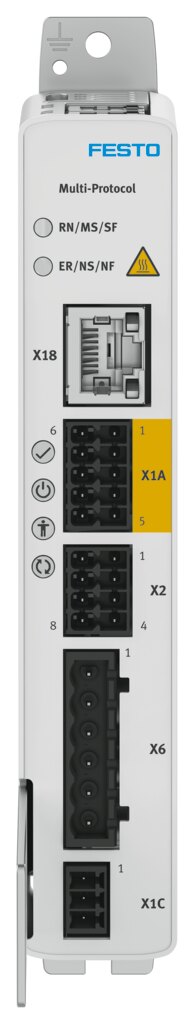

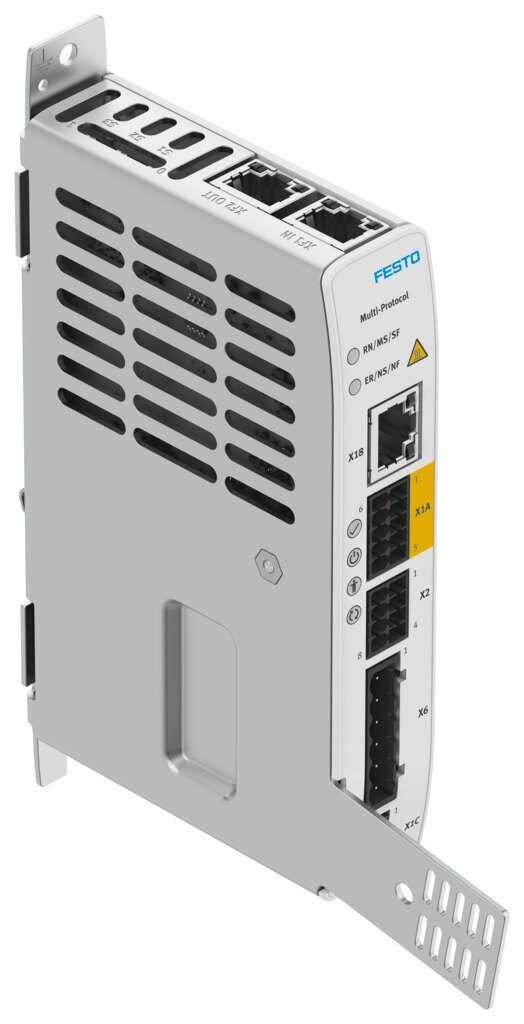

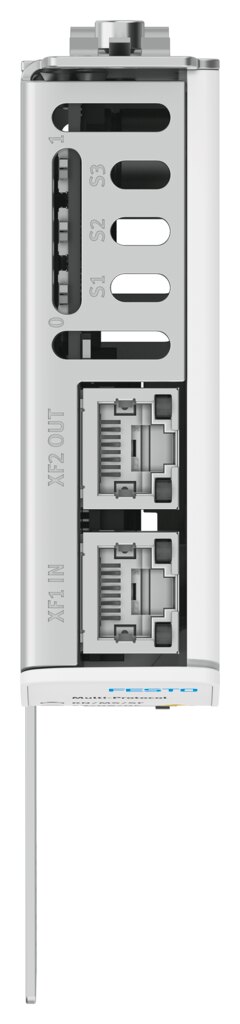

Servoantriebsregler 300 VA 24 bis 48 V DC CMMT-ST-C8-1C-MP-S0 - Festo 8163946

Festo ✓ Originalprodukt Neuware

Mit 8 A Nennstrom pro Phase und 300 VA Nennleistung treibt der Festo Servoantriebsregler CMMT-ST-C8-1C-MP-S0 elektrische Achsen an (24 bis 48 V DC Lastversorgung). Protokoll: EtherCAT, EtherNet/IP, PROFINET IRT. Nennleistung 300 VA, Spitzenleistung 800 VA.

Netto
447,55 €
zzgl. MwSt.
532,58 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8163946
Hersteller-Nr. CMMT-ST-C8-1C-MP-S0
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit 8 A Nennstrom pro Phase und 300 VA Nennleistung treibt der Festo Servoantriebsregler CMMT-ST-C8-1C-MP-S0 elektrische Achsen an (24 bis 48 V DC Lastversorgung).

Ihre Vorteile

  • Nennleistung 300 VA, Spitzenleistung 800 VA
  • 8 A Nennstrom und 20 A Spitzenstrom pro Phase für bis zu 3 s
  • Lastversorgung 24 bis 48 V DC
  • Feldbus- und Netzwerkanbindung: EtherCAT, EtherNet/IP, PROFINET IRT
  • 6 digitale Eingänge und 2 digitale Ausgänge 24 V DC

Einsatzbereiche

Der Regler arbeitet mit Kleinspannung (24 bis 48 V DC) und wird über EtherCAT, EtherNet/IP, PROFINET IRT eingebunden. Montiert wird er auf der Hutschiene.

Technische Daten

TypCMMT-ST-C8-1C-MP-S0
Festo-Teilenummer8163946
Befestigungsartmit Hutschiene
Einbaulagefreie Konvektion, senkrecht
Produktgewicht350 g
AnzeigeLED grün / gelb / rot
ZulassungRCM Mark, c UL us - Listed (OL)
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Maschinen-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für Maschinen, nach UK RoHS Vorschriften
Zertifikat ausstellende StelleTÜV Rheinland UK 01/205U/5696.01/24, TÜV Rheinland 01/205/5696.01/24, UL E331130
Lagertemperatur-25 bis 55 °C
Umgebungstemperatur0 bis 50 °C
Hinweis zur UmgebungstemperaturDerating bezüglich Montageabstand und Ausgangsstrom beachten
Relative Luftfeuchtigkeit5 - 90 %, nicht kondensierend
Maximale Aufstellhöhe2000 m
SchutzartIP20
SchutzklasseIII
ÜberspannungskategorieI
Verschmutzungsgrad2
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Nennspannung Lastversorgung DC24 bis 48 V
Zulässiger Bereich Lastversorgung-15 % / +15 %
Maximale Zwischenkreisspannung DC60 V
Bremswiderstand, extern6 Ohm
Maximale Dauerleistung des externen Bremswiderstandes (IEC)490 W
Nennspannung Logikversorgung DC24 V
Zulässiger Bereich Logikspannung± 15 %
Stromaufnahme Logikversorgung ohne Feststellbremse1 A
Stromaufnahme Logikversorgung mit Feststellbremse2 A
Ausgangsspannungsbereich AC0 V bis zur Eingangsspannung
Nennausgangsstrom8 A
Nennstrom pro Phase, effektiv8 A
Spitzenstrom pro Phase, effektiv20 A
Maximale Spitzenstromdauer3 s
Nennleistung Controller300 VA
Spitzenleistung800 VA
Ausgangsfrequenz0 bis 20000 Hz
Maximale Länge Motorleitung ohne externen Netzfilter25 m
Maximaler Ausgangsstrom Haltebremse1 A
Maximaler Spannungsabfall von Logikversorgung bis Bremsausgang1 V
Betriebsart ControllerKaskadenregelung, P-Positionsregler, PI-Geschwindigkeitsregler, PI-Stromregler für F oder M, Profil-Betrieb mit Satz- und Direktbetrieb, interpolierender Betrieb über Feldbus, Synchron-Betriebsarten, Referenzfahrt, Einrichtbetrieb, Autotuning, gesteuerter Betrieb
Betriebsmodusfeldorientierte Regelung, Positionsauflösung 24 Bit/U, Echtzeit-Datenerfassung, 2x Input-Capture (x, v, F), 2x Output-Trigger (x, v, F), 1x Positionsgeber-Eingang, Abtastrate 16 oder 20 kHz, PWM mit 16 oder 20 kHz
einstellbare Stromabsenkungüber Software
SchutzfunktionI²t Überwachung, Temperaturüberwachung, Stromüberwachung, Spannungsausfalldetektion, Schleppfehlerüberwachung, Softwareendlagenerkennung
Nennstromeinstellungüber Software
Ethernet-Schnittstelle, FunktionParametrierung und Inbetriebnahme
Ethernet-Schnittstelle, ProtokollTCP/IP
Feldbus-Schnittstelle, ProtokollEtherCAT, EtherNet/IP, PROFINET IRT
Feldbus-Schnittstelle, FunktionBusanschluss kommend/weiterführend, EtherCAT Slave, PROFINET Slave, Feldbus
FeldbuskopplungEtherCAT, EtherNet/IP, Modbus/TCP, PROFINET
KommunikationsprofilCiA402, CoE (CANopen over EtherCAT), EoE (Ethernet over EtherCAT), FoE (File over EtherCAT), PROFIdrive
ProzesskopplungE/A Mode für 256 Verfahrsätze, Interpolated Mode CSP, Interpolated Mode CST, Interpolated Mode CSV
Feldbus-Schnittstelle, Übertragungsrate100 Mbit/s
Feldbus-Schnittstelle, Anschlussart2x Dose
Feldbus-Schnittstelle, AnschlusstechnikRJ45
Encoder-Schnittstelle, FunktionBiSS-C, Inkrementalgeber
Anzahl digitale Logikeingänge6
Schaltlogik EingängePNP (plusschaltend)
Eigenschaften Logikeingangteilweise frei konfigurierbar, teilweise Safety-Eingänge, nicht galvanisch getrennt
Spezifikation Logikeingangin Anlehnung an IEC 61131-2, Typ 3
Arbeitsbereich Logikeingang-3 bis 30 V
Anzahl High-Speed Logikeingänge2
Zeitauflösung High-Speed Logikeingänge1 µs
Anzahl digitale Logikausgänge 24 V DC2
Schaltlogik AusgängePNP (plusschaltend)
Eigenschaften digitale Logikausgängenicht galvanisch getrennt
Maximaler Strom digitale Logikausgänge100 mA
Anzahl High-Speed Schaltausgänge2
Zeitauflösung High-Speed Schaltausgänge1 µs
Anzahl potentialfreie Schaltausgänge1
Maximaler Strom der potentialfreien Schaltausgänge100 mA
SicherheitsfunktionSicher abgeschaltetes Moment (STO), Sicherer Stopp 1 mit Zeitsteuerung (SS1-t)
Safety Integrity Level (SIL)STO / SIL 2 / SILCL 2 (EC-Motor ohne Diagnose), STO / SIL 3 / SILCL 3 (Schrittmotor/EC-Motor mit Diagnose)
Performance Level (PL)STO / Kat, 3, PLd (EC-Motor ohne Diagnose), STO / Kat, 3, PLe (Schrittmotor/EC-Motor mit Diagnose)
DiagnosedeckungsgradSTO / mittel (EC-Motor mit Diagnose), STO / mittel (Schrittmotor), STO / niedrig (EC-Motor ohne Diagnose)
SFF Safe Failure Fraction99 %
Hardware-Fehlertoleranz1
Proof-Test-IntervallSTO / 20 a (Schrittmotor/EC-Motor ohne Diagnose), STO / 0,25 a (EC-Motor mit Diagnose)
Anzahl sicherer 2-poliger Eingänge1
Anzahl Diagnoseausgänge1
Gewicht0,47 kg
HerstellerFesto
Hersteller-Nr.CMMT-ST-C8-1C-MP-S0
EAN4052568631956
Zolltarifnummer85044095
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Temperaturbereich0-50 °C
Temperatur (max.)50
