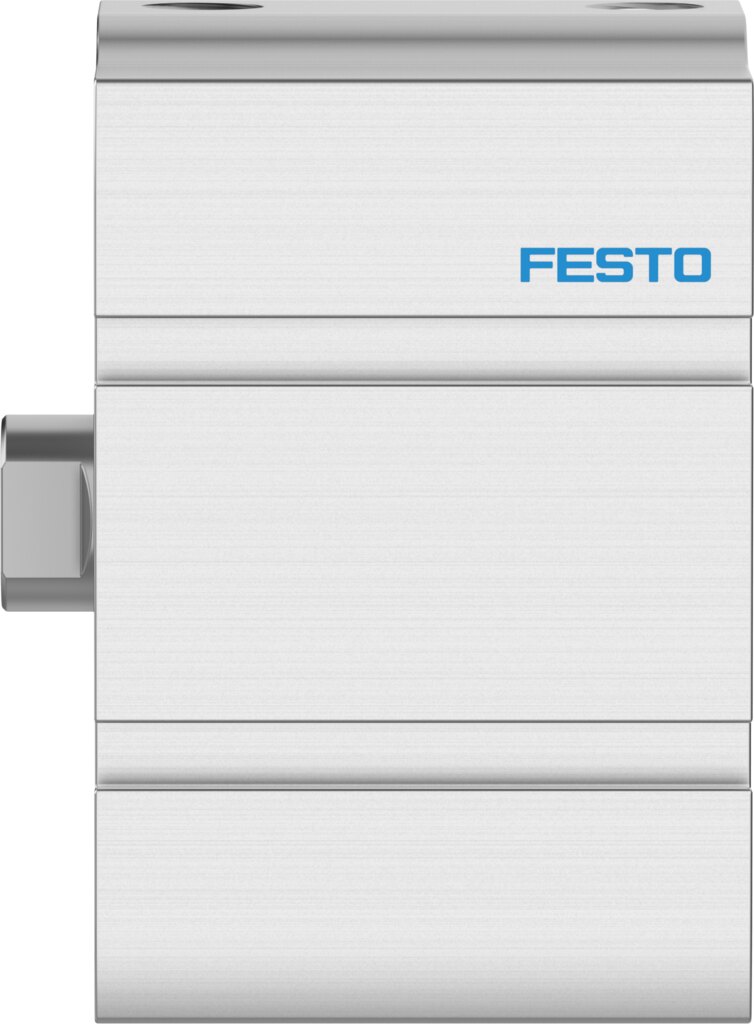

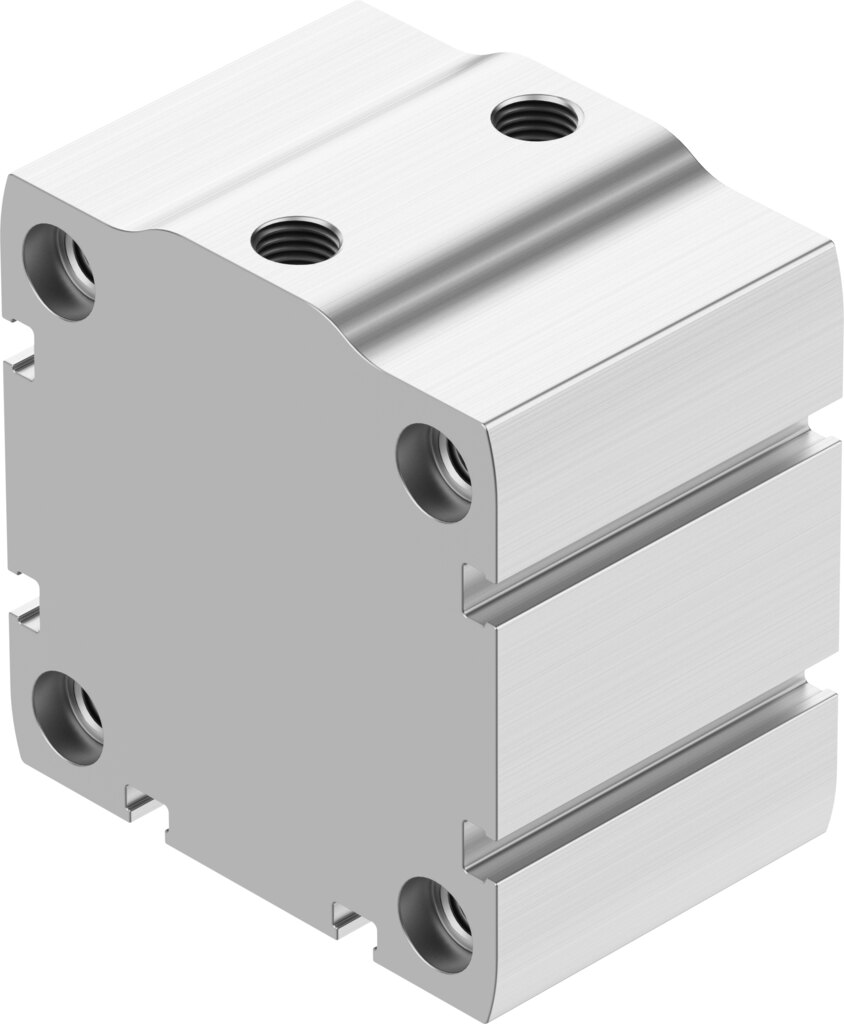

Kompaktzylinder doppeltwirkend Ø 63 mm Hub 20 mm ADN-S-63-20-I-P - Festo 5132656

Für 20 mm Stellweg erzeugt der doppeltwirkende Kompaktzylinder ADN-S-63-20-I-P mit Ø 63 mm Kolben bei 6 bar eine theoretische Kraft von 1870 N, im Rücklauf 1750 N. Die Kolbenstange mit Innengewinde nimmt Werkzeug oder Last auf, der Luftanschluss ist G1/8. Betriebsdruck 0,4 bis 10 bar, Umgebungstemperatur 0 bis 80 °C.

Vorteile

• 1870 N Vorlauf und 1750 N Rücklauf bei 6 bar
• Elastische Endlagendämpfung P beidseitig, bis 0,64 J Aufprallenergie
• Kolbenstange mit Innengewinde aus hochlegiertem, rostfreiem Stahl
• Betriebsdruck 0,4 bis 10 bar
• Reinraumtauglich: Klasse 5 nach ISO 14644-1
• LABS-konform nach VDMA24364-B2-L

Einsatz

Der kurze Hub von 20 mm macht den Zylinder zur Wahl für Stopper, Niederhalter und Spannvorrichtungen mit wenig Einbauraum. Betriebsmedium für den ADN-S-63-20-I-P ist Druckluft nach ISO 8573-1:2010 [7:4:4], die Einbaulage ist beliebig.
