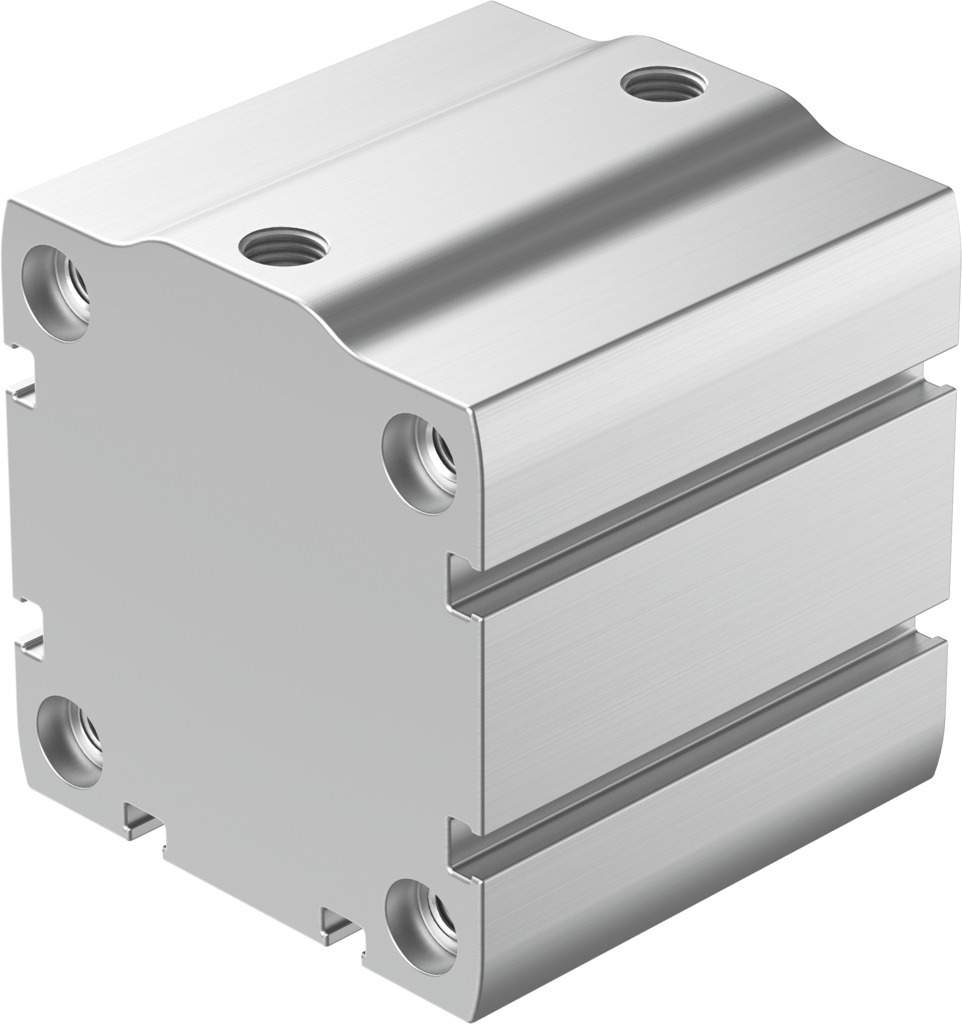

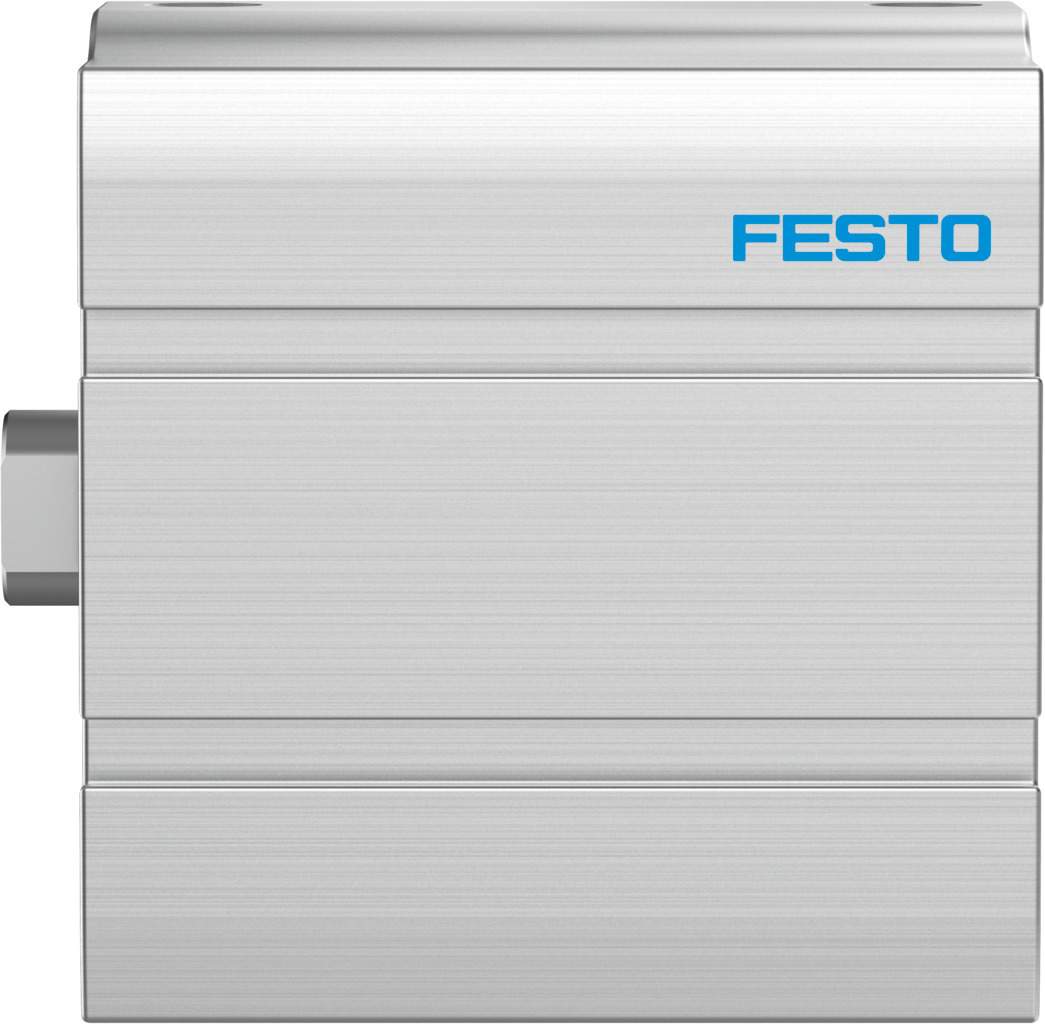

Kompaktzylinder doppeltwirkend Ø 63 mm Hub 20 mm ADN-S-63-20-I-P-A-F1A - Festo 8142920

Der Festo ADN-S-63-20-I-P-A-F1A ist ein doppeltwirkender Kompaktzylinder mit Kolben-Ø 63 mm und 20 mm Hub. Bei 6 bar erreicht er 1870 N Vorlauf- und 1750 N Rücklaufkraft.

Ihre Vorteile

• Doppeltwirkend: 1870 N im Vorlauf, 1750 N im Rücklauf bei 6 bar
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 1,3 J
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss G1/8
• Flexibel einsetzbar: Betriebsdruck 0,4 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 2: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

Pressen, Fügen und Spannen größerer Werkstücke sind typische Einsätze des ADN-S-63-20-I-P-A-F1A mit Ø 63 mm. Befestigt wird der Ø-63-mm-Zylinder über Durchgangsbohrungen oder Innengewinde im Gehäuse, die Kolbenstange trägt Innengewinde. Für die Auslegung nennt Festo 499 g Grundgewicht und 151 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 77 g beziehungsweise 16 g hinzu.
