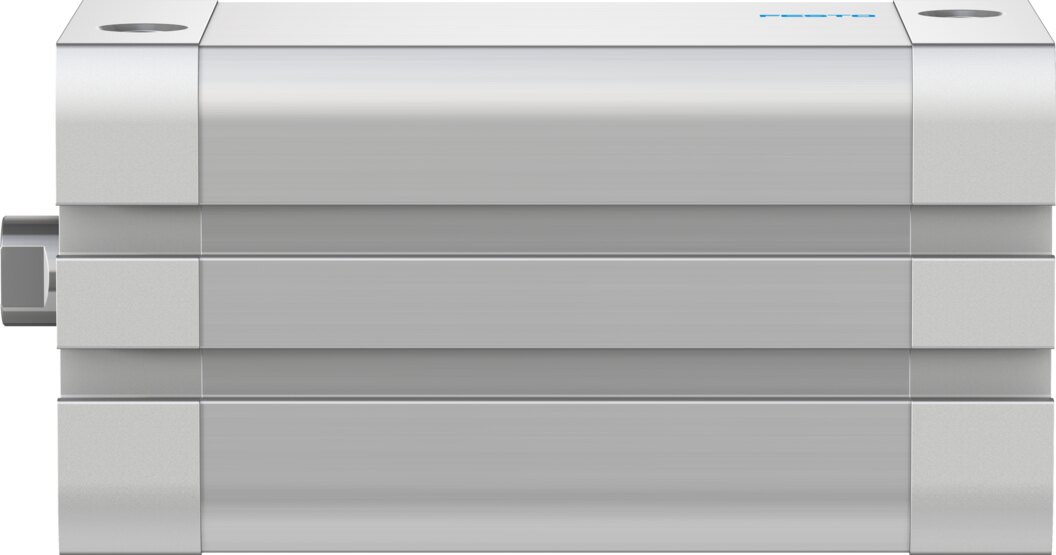

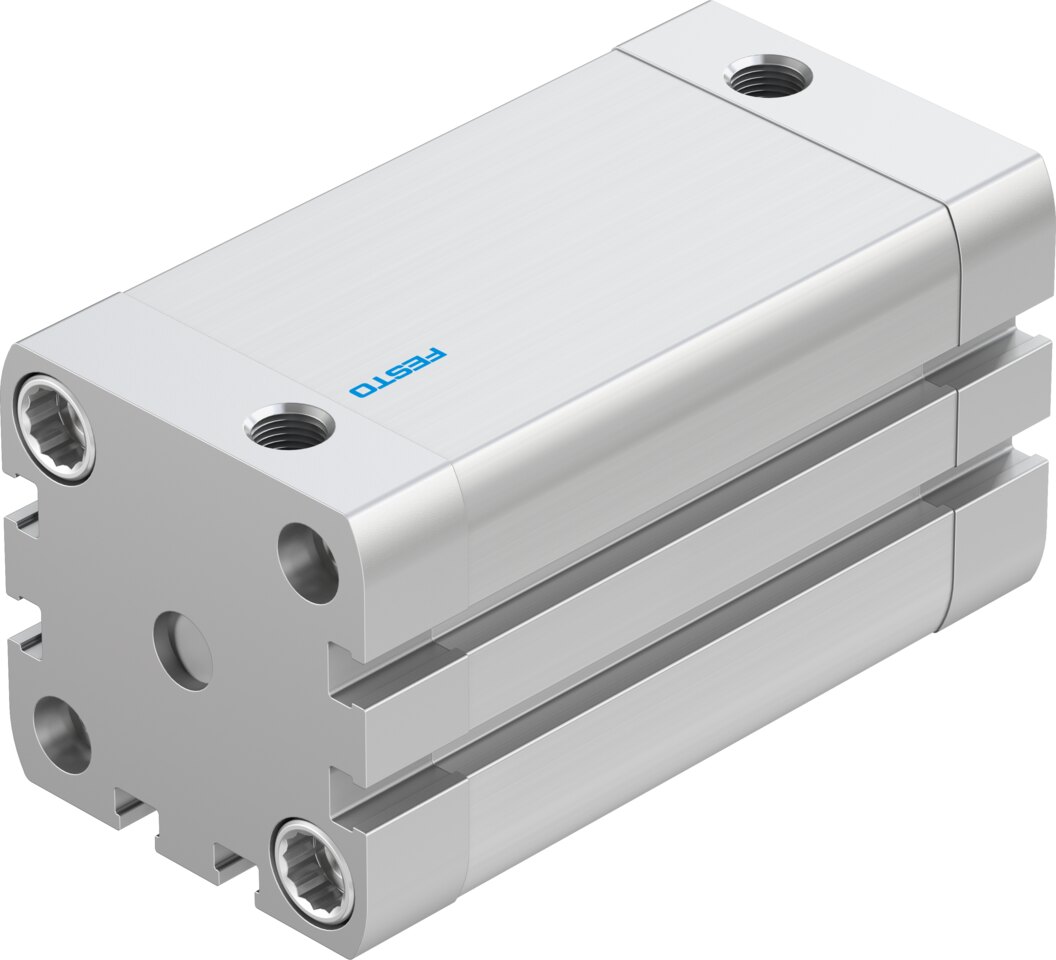

Kompaktzylinder doppeltwirkend Ø 40 mm Hub 70 mm ADN-40-70-I-P-A - Festo 8179034

Für Vorrichtungen mit knappem Bauraum ist der Kompaktzylinder ADN-40-70-I-P-A gemacht: Kolben-Ø 40 mm, Hub 70 mm, 754 N Vorlaufkraft bei 6 bar. Die Kolbenstange endet in einem M8-Innengewinde.

Vorteile

• Theoretische Kraft bei 6 bar: 754 N im Vorlauf, 686 N im Rücklauf
• Elastische Dämpfungsringe an beiden Enden, zulässige Aufprallenergie 0,7 J
• Abmessungen nach ISO 21287, genormtes Befestigungszubehör passt direkt
• Reinraumtauglich, Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B1/B2-L
• Befestigung über Durchgangsbohrungen oder Innengewinde im Deckel, Anschluss G1/8
• Betriebsdruck 0,6 bis 10 bar, Umgebungstemperatur -20 bis 80 °C

Einsatz

Der ADN-40-70-I-P-A eignet sich zum Spannen, Auswerfen und für kurze Stellbewegungen bis 70 mm in Vorrichtungen und Handlingmodulen. Mit Anschluss G1/8 und Kolbenstangengewinde M8 lässt er sich ohne Adapter einbinden.
