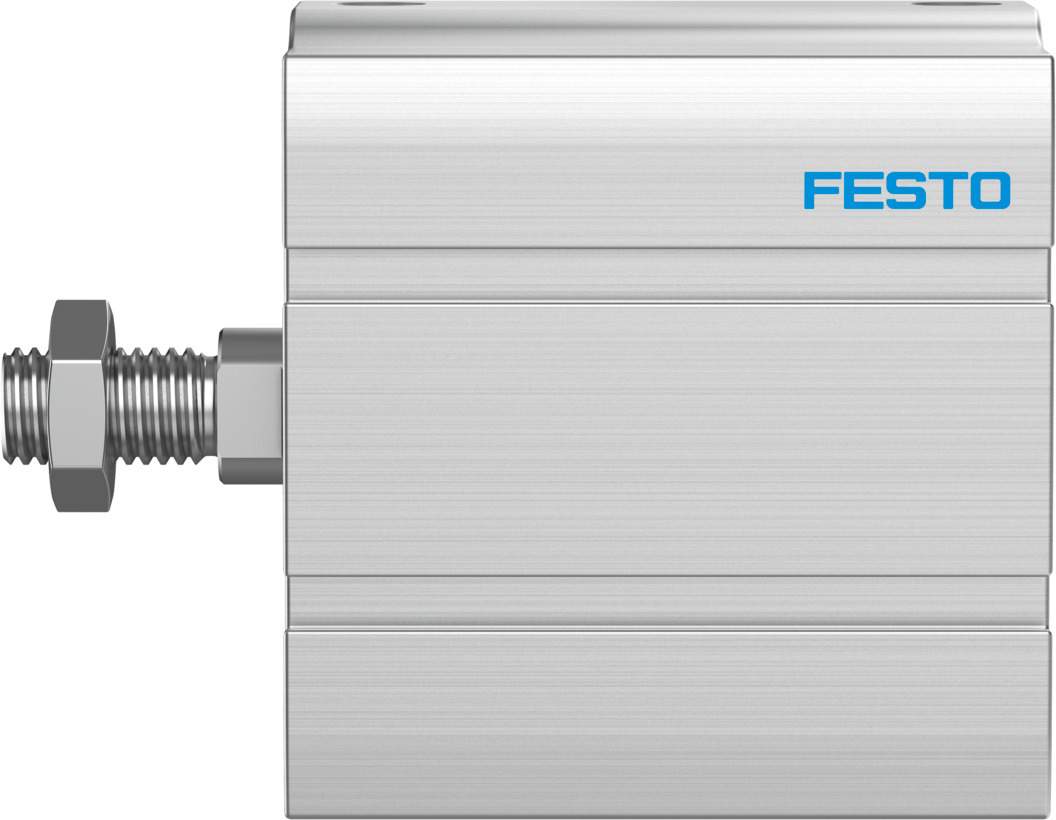

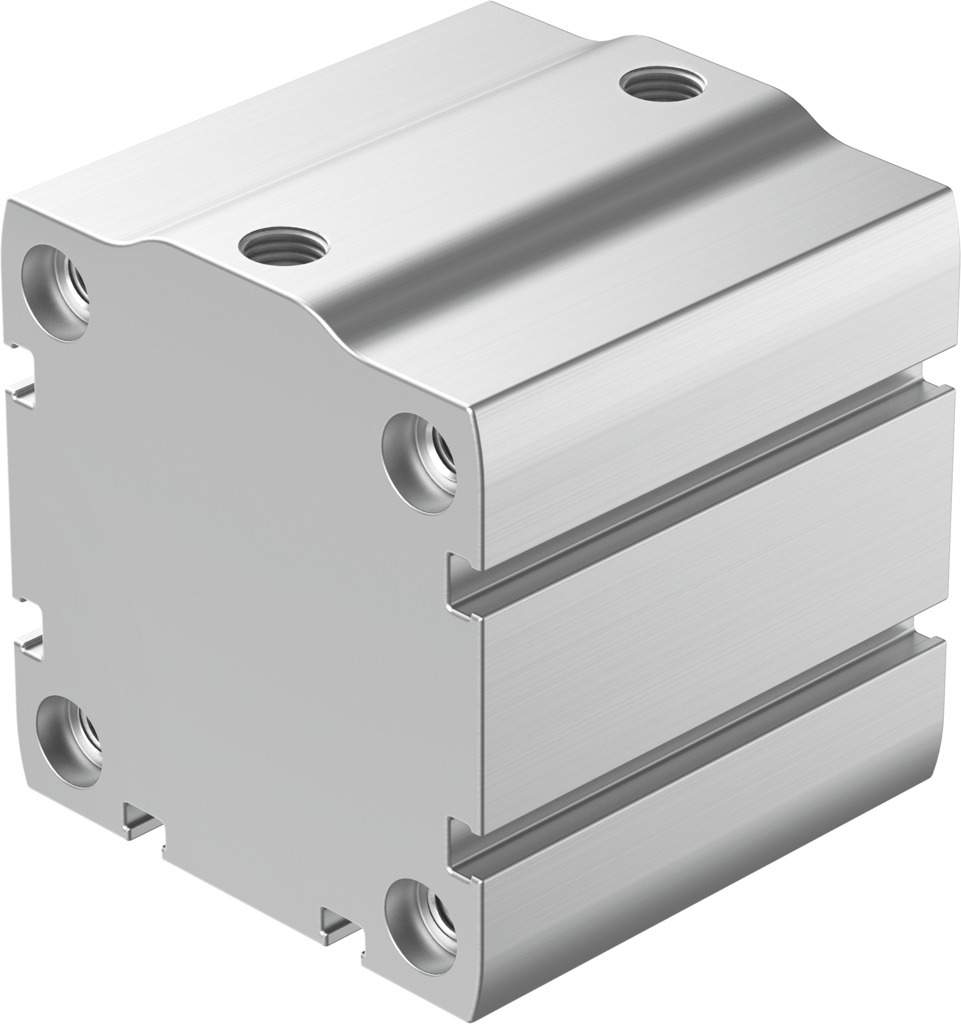

Kompaktzylinder doppeltwirkend Ø 63 mm Hub 20 mm ADN-S-63-20-A-P-A-F1A - Festo 8142930

Kolben-Ø 63 mm, 20 mm Hub, 1870 N Vorlauf- und 1750 N Rücklaufkraft bei 6 bar: Der doppeltwirkende Kompaktzylinder ADN-S-63-20-A-P-A-F1A passt in Vorrichtungen, in denen ein Normzylinder zu lang baut.

Ihre Vorteile

• Klare Auslegung: 1870 N vorwärts und 1750 N zurück bei 6 bar laut Festo
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 1,3 J in den Endlagen auf
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Positionsabfrage: vorbereitet für Näherungsschalter, Anschluss G1/8
• Weiter Druckbereich: 0,4 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 0: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

Pressen, Fügen und Spannen größerer Werkstücke sind typische Einsätze des ADN-S-63-20-A-P-A-F1A mit Ø 63 mm. Für die Montage nutzt der ADN-S-63-20-A-P-A-F1A Durchgangsbohrungen oder Innengewinde im Gehäuse, Luftanschluss G1/8. Für die Auslegung nennt Festo 499 g Grundgewicht und 151 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 77 g beziehungsweise 16 g hinzu.
