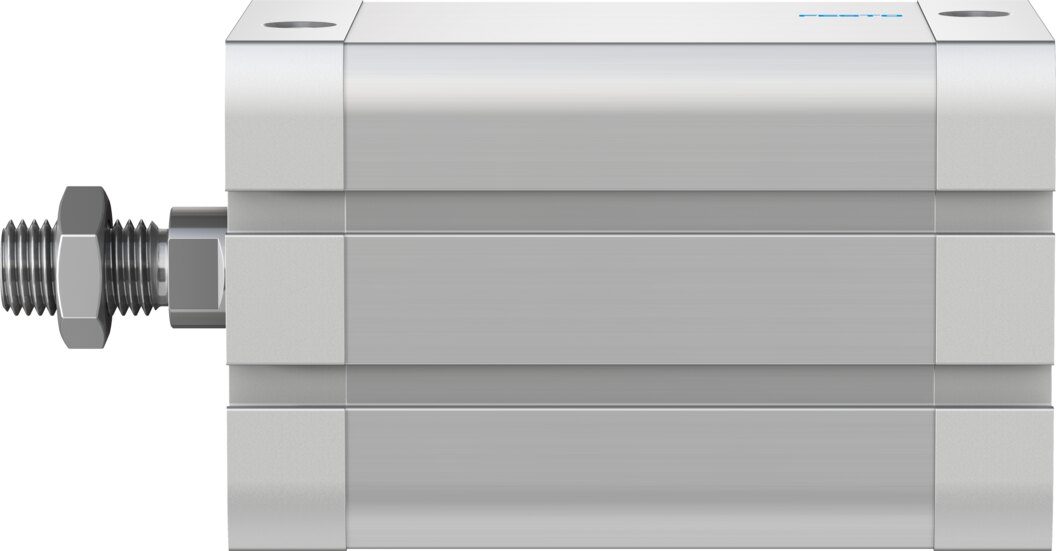

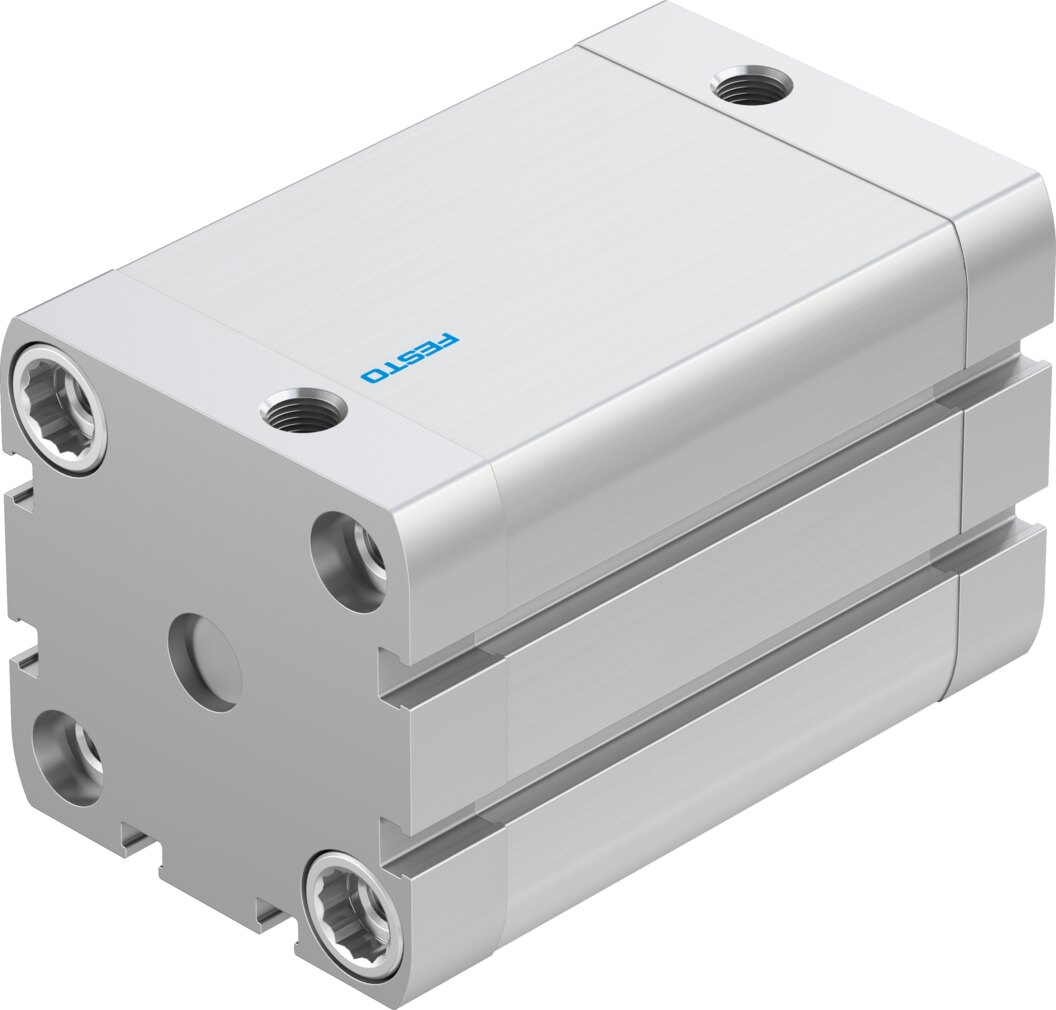

Kompaktzylinder doppeltwirkend Ø 50 mm Hub 70 mm ADN-50-70-A-P-A - Festo 572851

Für 70 mm Stellweg erzeugt der doppeltwirkende Kompaktzylinder ADN-50-70-A-P-A mit Ø 50 mm Kolben bei 6 bar eine theoretische Kraft von 1178 N, im Rücklauf 1057 N. Die Kolbenstange mit Außengewinde M12x1,25 nimmt Werkzeug oder Last auf, der Luftanschluss ist G1/8. Der ADN-50-70-A-P-A arbeitet im Druckbereich 0,6 bis 10 bar und bei -20 bis 80 °C.

Vorteile

• 1178 N Vorlauf und 1057 N Rücklauf bei 6 bar
• Elastische Endlagendämpfung P beidseitig, bis 1 J Aufprallenergie
• Kolbenstange mit Außengewinde M12x1,25 aus hochlegiertem Stahl
• Positionserkennung über Näherungsschalter
• Betriebsdruck 0,6 bis 10 bar
• Anschlussmaße nach ISO 21287, austauschbar mit anderen Kompaktzylindern dieser Norm

Einsatz

Typisch sind Ausstoßen, Verschieben und Positionieren von Werkstücken mit 70 mm Weg, überall dort, wo ein Normzylinder zu lang bauen würde. In beliebiger Einbaulage betrieben, verarbeitet der ADN-50-70-A-P-A Druckluft nach ISO 8573-1:2010 [7:4:4].
