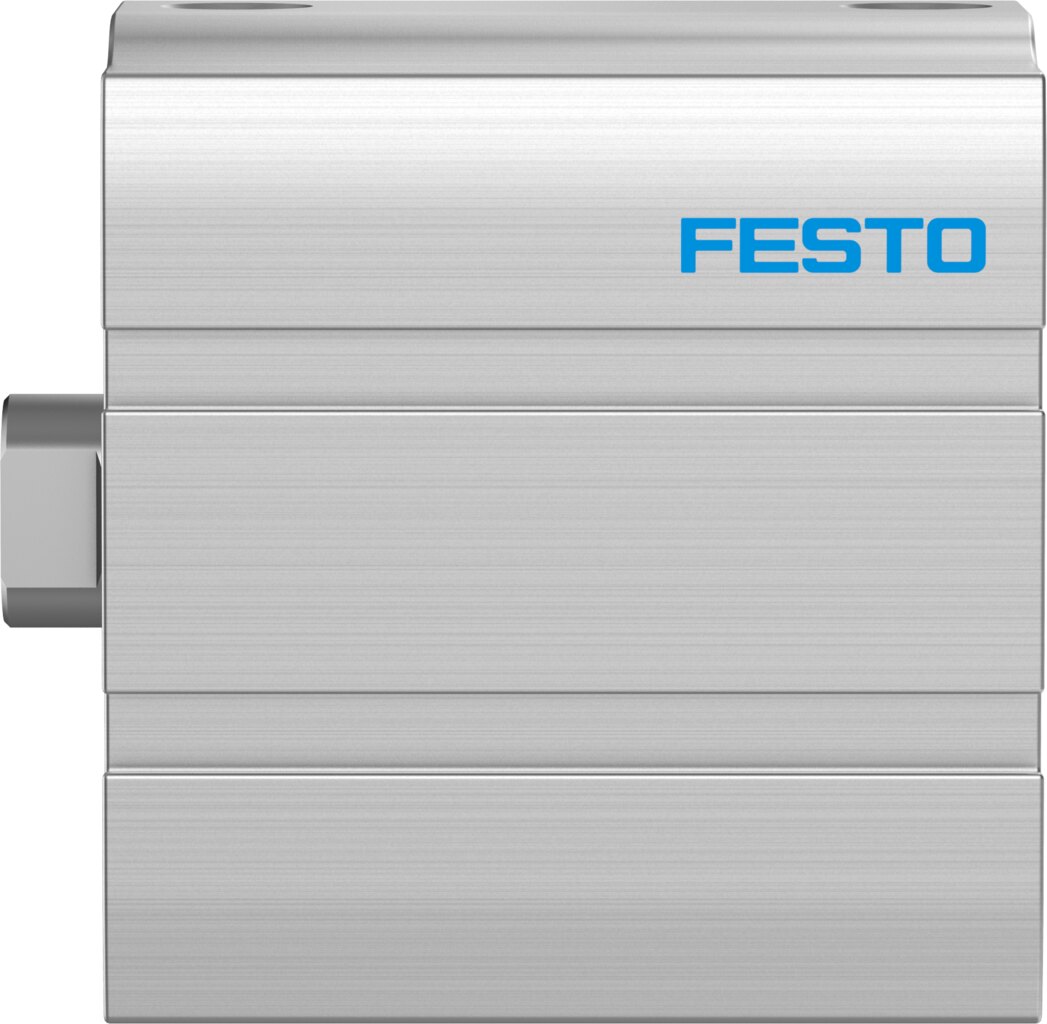

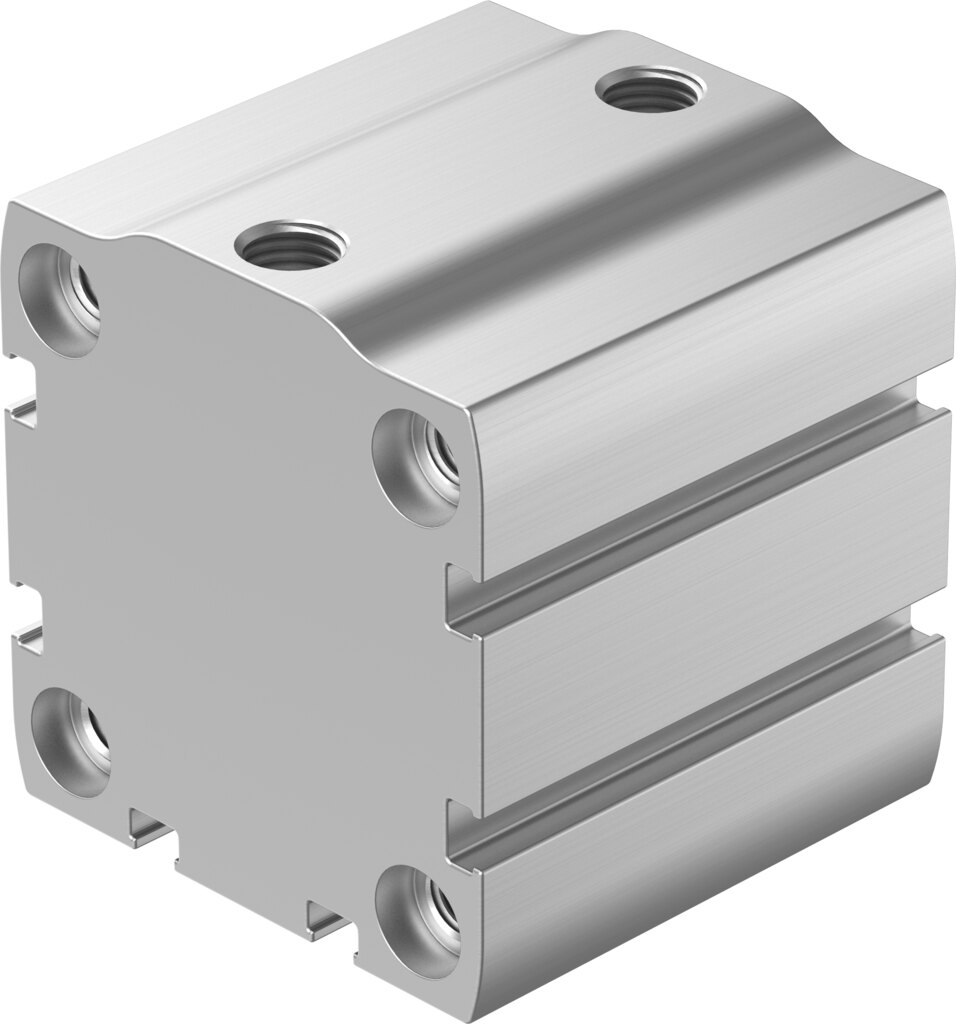

Kompaktzylinder doppeltwirkend Ø 50 mm Hub 50 mm ADN-S-50-50-I-P-A - Festo 5138197

1178 N Vorschubkraft und 1057 N Rückzugskraft bei 6 bar liefert der Kompaktzylinder ADN-S-50-50-I-P-A, obwohl er mit Ø 50 mm Kolben und 50 mm Hub kaum Bauraum beansprucht. Die Kolbenstange mit Innengewinde nimmt Werkzeug oder Last auf, der Luftanschluss ist G1/8. Die Endlagen lassen sich mit Näherungsschaltern abfragen.

Vorteile im Überblick

• Theoretische Kraft bei 6 bar: 1178 N vor, 1057 N zurück
• Elastische Endlagendämpfung P beidseitig, bis 1 J Aufprallenergie
• Kolbenstange mit Innengewinde aus hochlegiertem, rostfreiem Stahl
• Endlagen mit Näherungsschaltern abfragbar
• Druckbereich 0,4 bis 10 bar
• LABS-konform nach VDMA24364-B2-L

Anwendung

In Handhabung und Vorrichtungsbau bewegt der Zylinder Teile über 50 mm, etwa als Ausstoßer, Schieber oder Hubeinheit. Der Ø 50 mm Zylinder arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] und lässt sich in beliebiger Lage einbauen.
