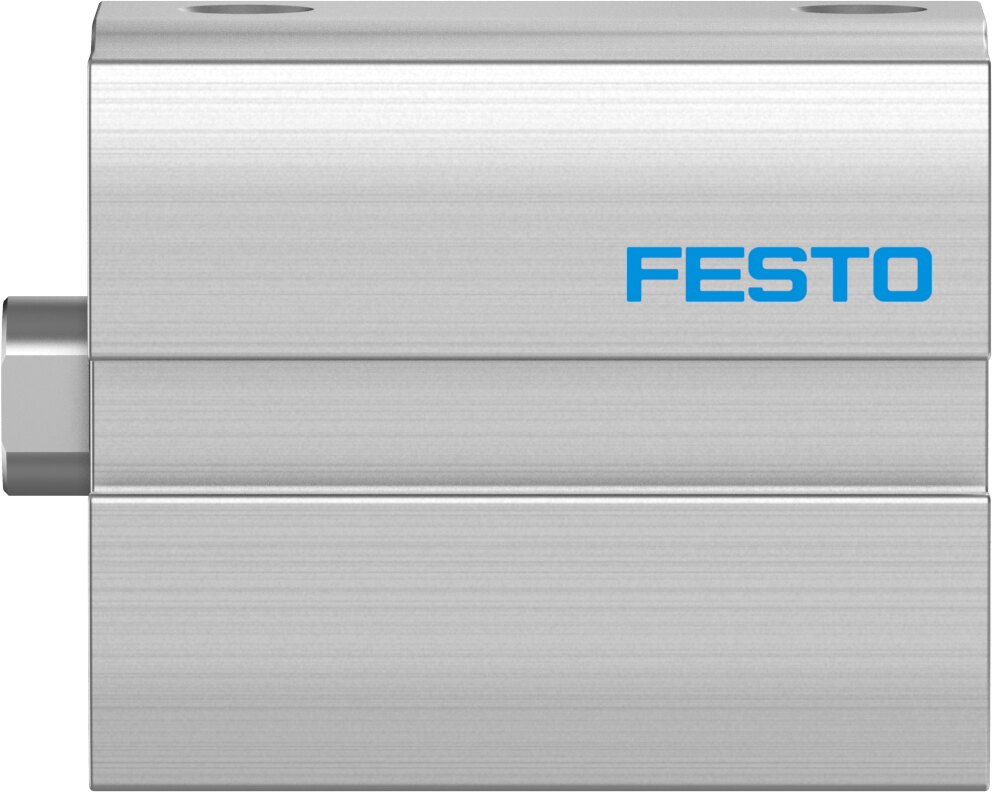

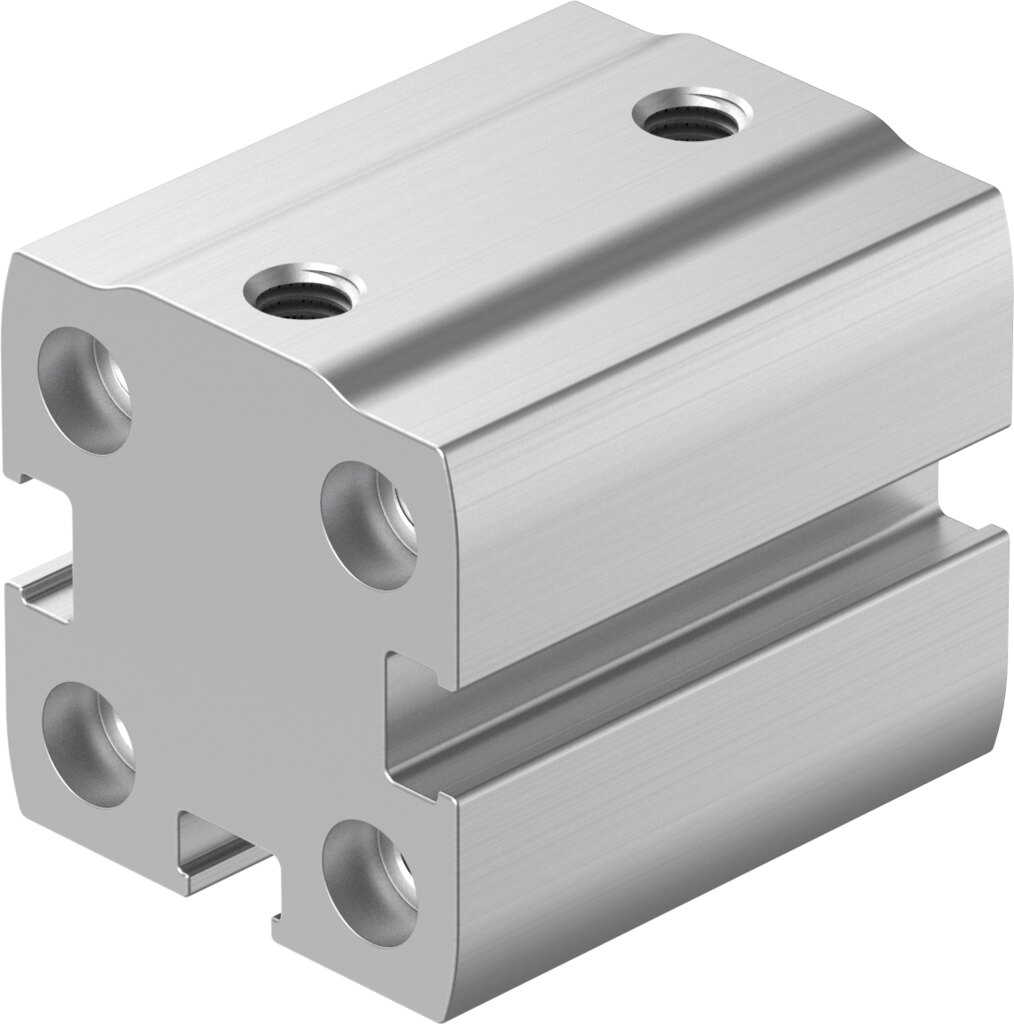

Kompaktzylinder doppeltwirkend Ø 16 mm Hub 10 mm ADN-S-16-10-I-P-A-F1A - Festo 8142729

Der Festo ADN-S-16-10-I-P-A-F1A ist ein doppeltwirkender Kompaktzylinder mit Kolben-Ø 16 mm und 10 mm Hub. Bei 6 bar erreicht er 121 N Vorlauf- und 90 N Rücklaufkraft.

Vorteile im Überblick

• Kraft in beide Richtungen: theoretisch 121 N Vorlauf und 90 N Rücklauf bei 6 bar
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,15 J
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss M5
• Flexibel einsetzbar: Betriebsdruck 1 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 2: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

Mit Kolben-Ø 16 mm eignet sich der ADN-S-16-10-I-P-A-F1A für Kleinteilhandhabung, Elektronikmontage und leichte Stopper. Der kurze Hub von 10 mm hält die Taktzeit klein und den Luftverbrauch gering. Montage über Durchgangsbohrungen oder Innengewinde im Gehäuse, Anbauteile kommen an die Kolbenstange mit Innengewinde des ADN-S-16-10-I-P-A-F1A. Für die Auslegung nennt Festo 42 g Grundgewicht und 11 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 18 g beziehungsweise 4 g hinzu.
