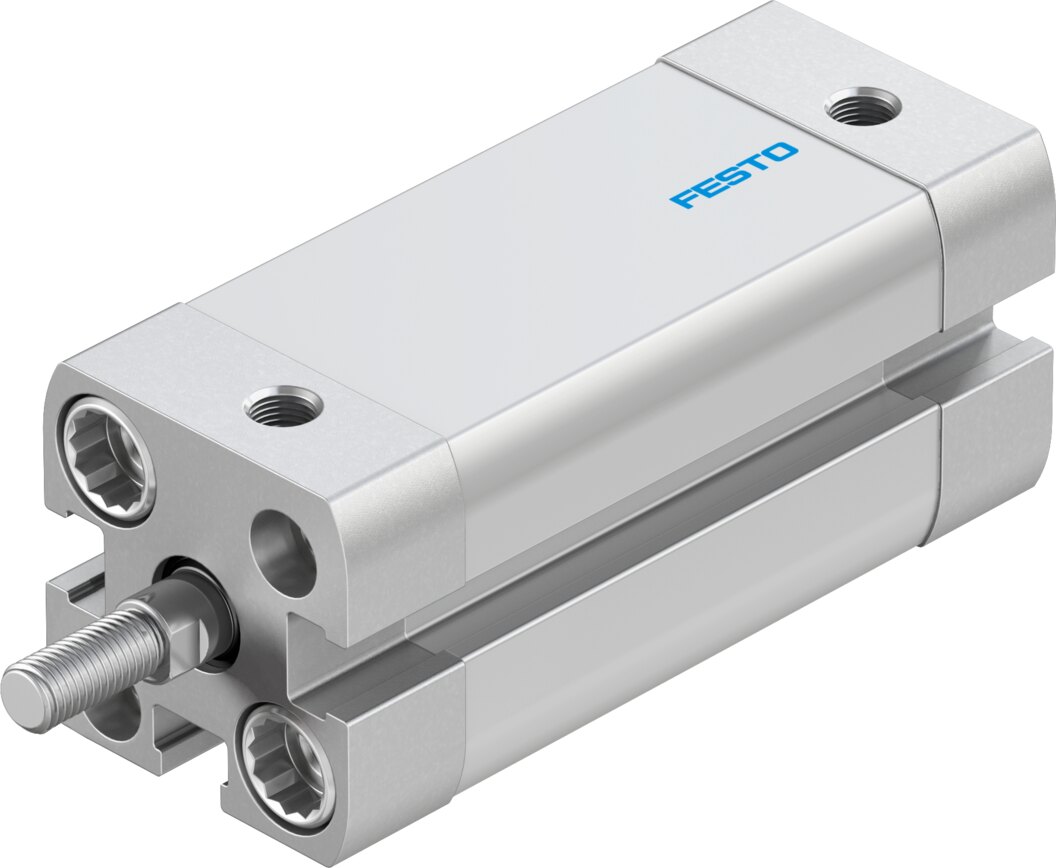

Kompaktzylinder doppeltwirkend Ø 50 mm Hub 50 mm ADN-S-50-50-I-P-A-F1A - Festo 8142906

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-S-50-50-I-P-A-F1A an: doppeltwirkender Kompaktzylinder, Kolben-Ø 50 mm, Hub 50 mm, 1178 N Vorlauf- und 1057 N Rücklaufkraft bei 6 bar.

Ihre Vorteile

• Kraft in beide Richtungen: theoretisch 1178 N Vorlauf und 1057 N Rücklauf bei 6 bar
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 1 J in den Endlagen auf
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss G1/8
• Flexibel einsetzbar: Betriebsdruck 0,4 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 2: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

Pressen, Fügen und Spannen größerer Werkstücke sind typische Einsätze des ADN-S-50-50-I-P-A-F1A mit Ø 50 mm. Für die Montage nutzt der ADN-S-50-50-I-P-A-F1A Durchgangsbohrungen oder Innengewinde im Gehäuse, Luftanschluss G1/8. Für die Auslegung nennt Festo 324 g Grundgewicht und 104 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 63 g beziehungsweise 16 g hinzu.
