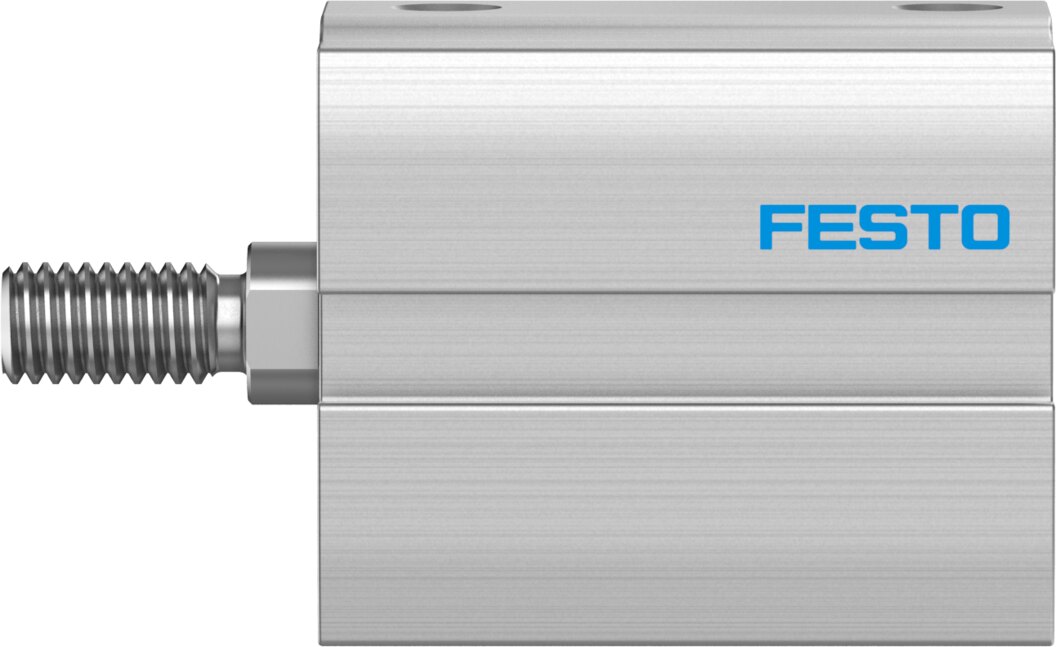

Kompaktzylinder doppeltwirkend Ø 16 mm Hub 20 mm ADN-S-16-20-A-P-A-F1A - Festo 8142738

Wo der Bauraum in Hubrichtung knapp ist, setzt der ADN-S-16-20-A-P-A-F1A an: doppeltwirkender Kompaktzylinder, Kolben-Ø 16 mm, Hub 20 mm, 121 N Vorlauf- und 90 N Rücklaufkraft bei 6 bar.

Vorteile

• Klare Auslegung: 121 N vorwärts und 90 N zurück bei 6 bar laut Festo
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,15 J
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Positionsabfrage: vorbereitet für Näherungsschalter, Anschluss M5
• Flexibel einsetzbar: Betriebsdruck 1 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 2: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

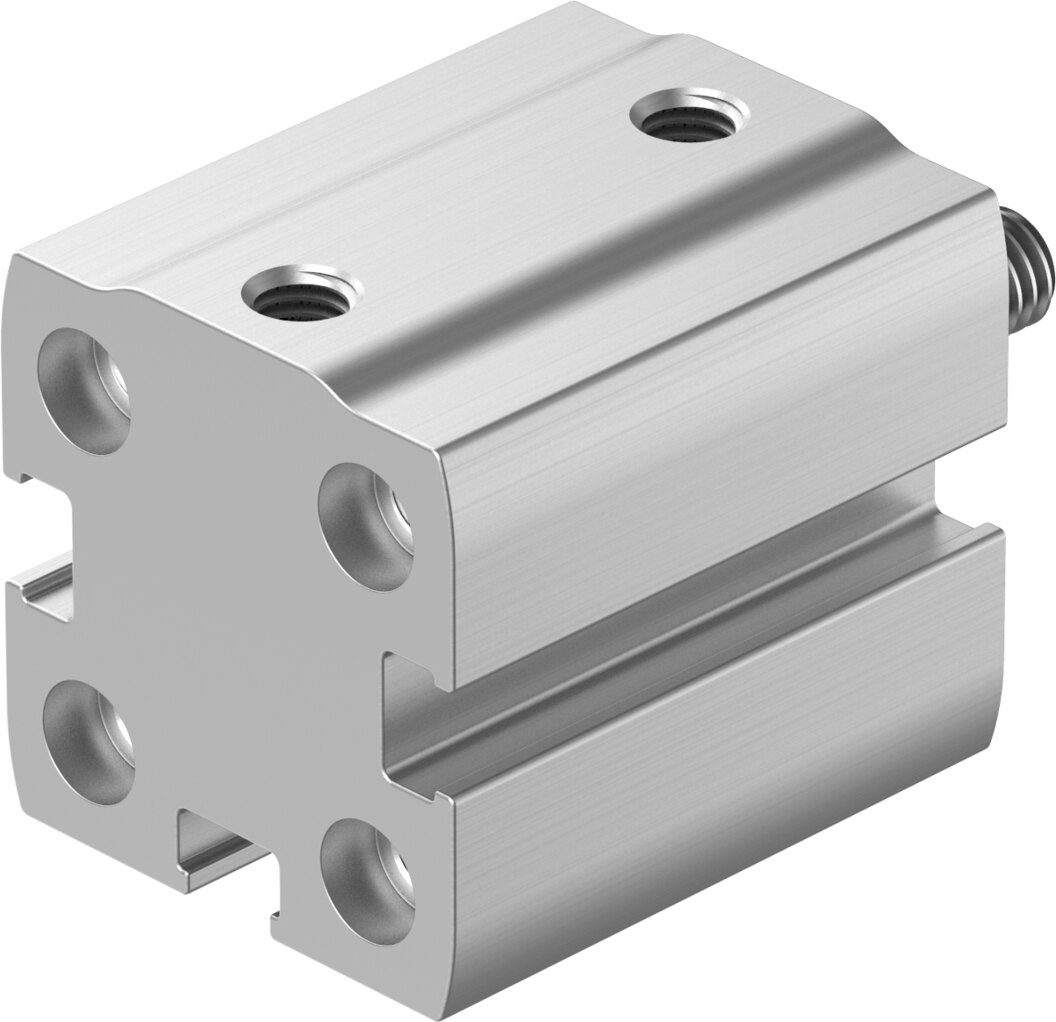

Kleinteilmontage, Bestückung und leichte Klemmaufgaben sind das Feld des ADN-S-16-20-A-P-A-F1A mit Kolben-Ø 16 mm. Den ADN-S-16-20-A-P-A-F1A befestigen Sie über Durchgangsbohrungen oder Innengewinde im Gehäuse. Für die Auslegung nennt Festo 42 g Grundgewicht und 11 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 18 g beziehungsweise 4 g hinzu.
