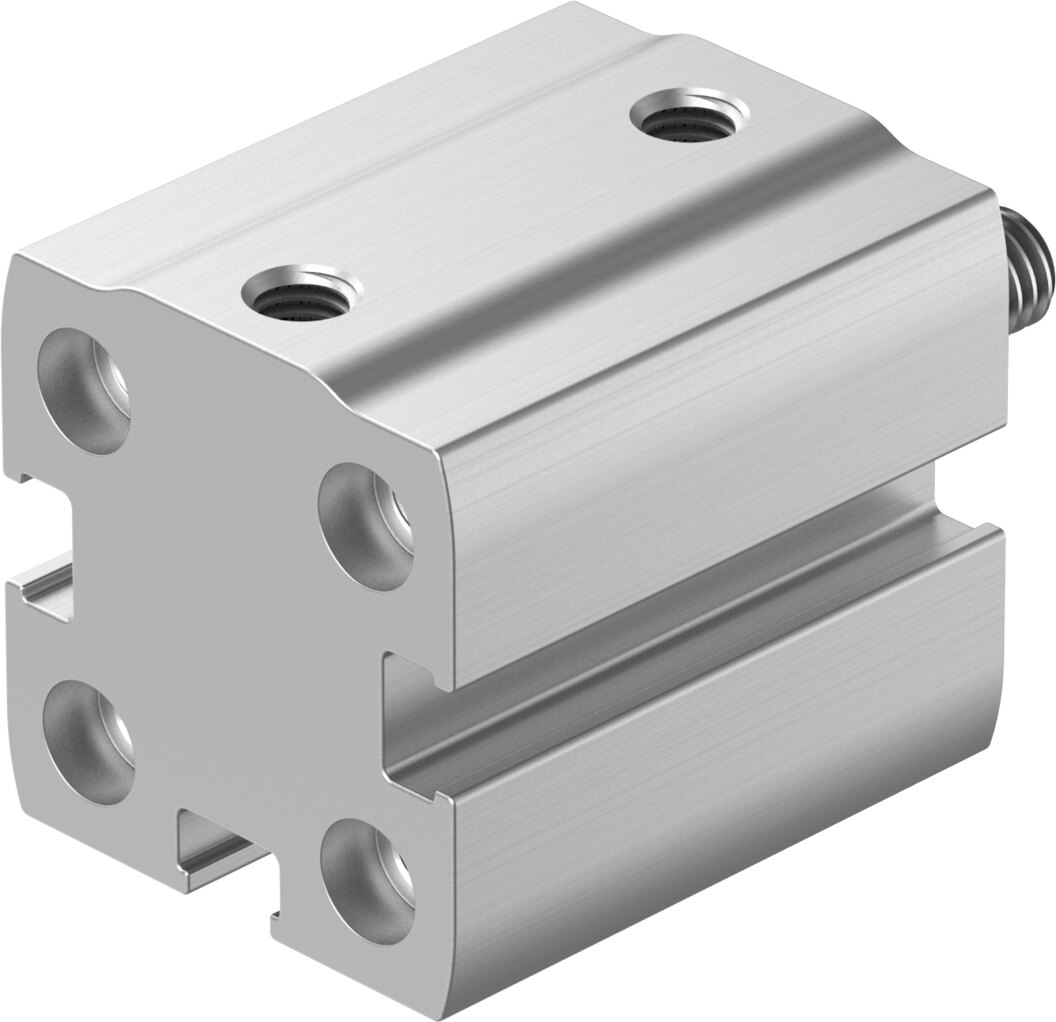

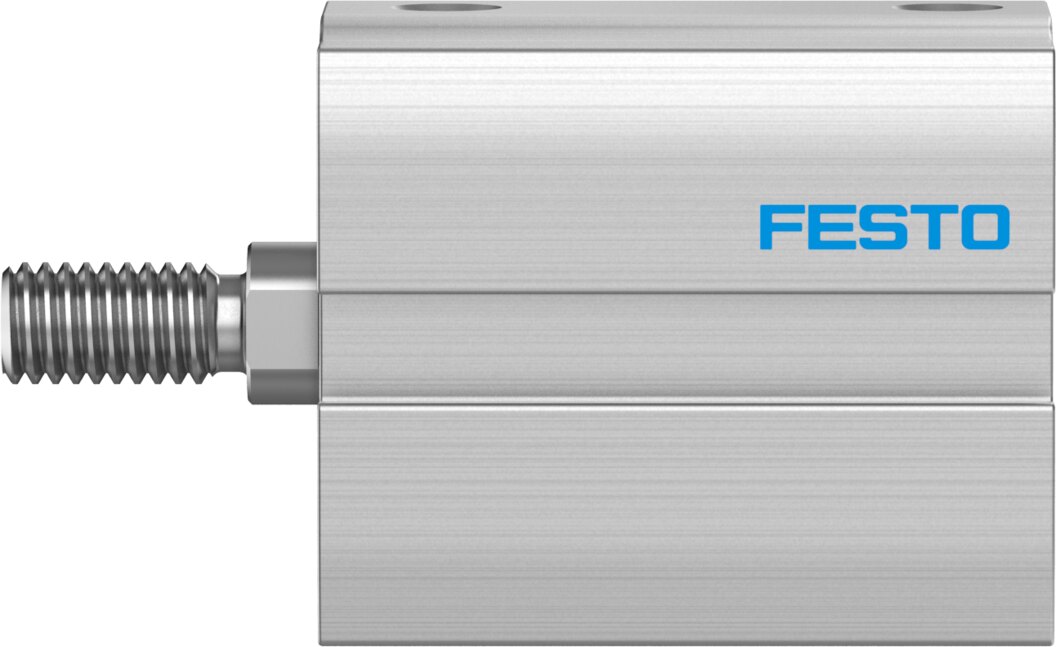

Kompaktzylinder doppeltwirkend Ø 16 mm Hub 5 mm ADN-S-16-5-A-P - Festo 8091671

Kolben-Ø 16 mm, 5 mm Hub, 121 N Vorlauf- und 90 N Rücklaufkraft bei 6 bar: Der doppeltwirkende Kompaktzylinder ADN-S-16-5-A-P passt in Vorrichtungen, in denen ein Normzylinder zu lang baut.

Ihre Vorteile

• Kraft in beide Richtungen: theoretisch 121 N Vorlauf und 90 N Rücklauf bei 6 bar
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,1 J
• Flexibel einsetzbar: Betriebsdruck 1 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl
• Reinraum und Lackierung: Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L

Einsatz

Mit Kolben-Ø 16 mm eignet sich der ADN-S-16-5-A-P für Kleinteilhandhabung, Elektronikmontage und leichte Stopper. Der kurze Hub von 5 mm hält die Taktzeit klein und den Luftverbrauch gering. Den ADN-S-16-5-A-P befestigen Sie über Durchgangsbohrungen, Innengewinde oder Festo-Zubehör. Für die Auslegung nennt Festo 32,5 g Grundgewicht und 6 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 18 g beziehungsweise 4 g hinzu.
