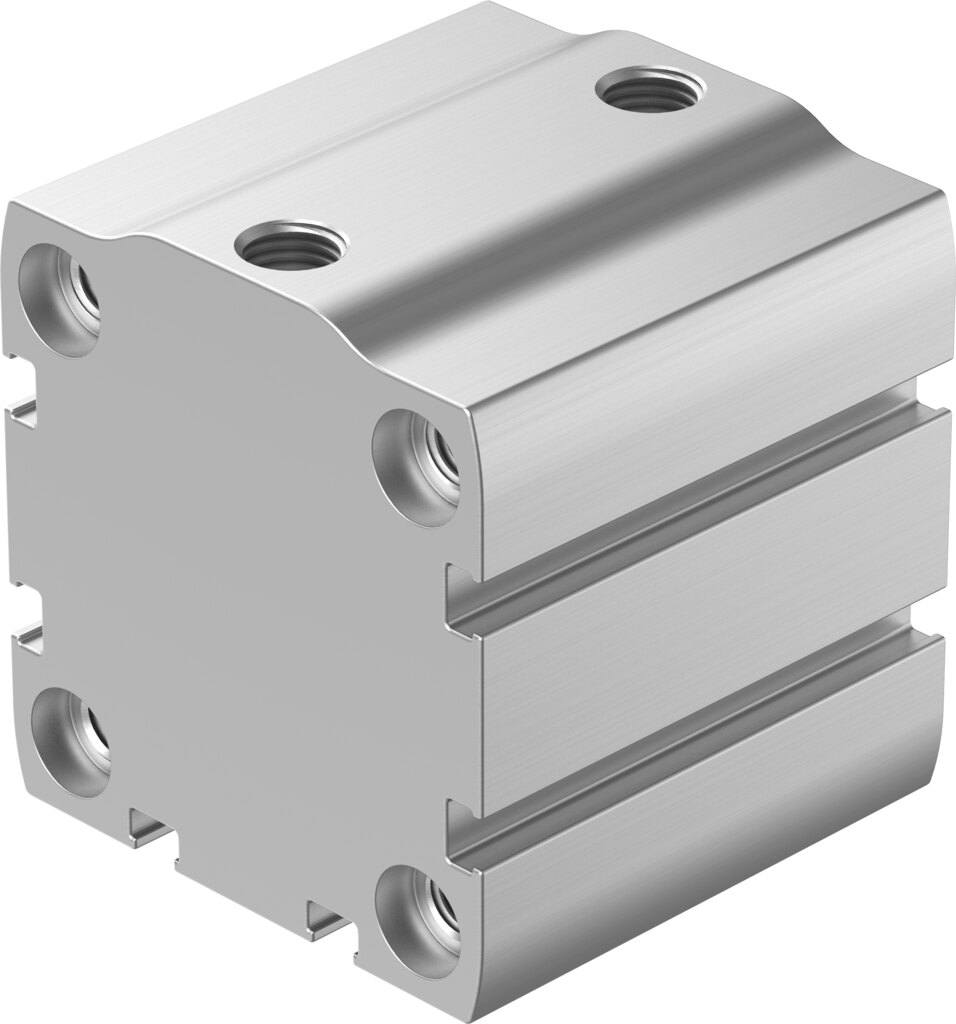

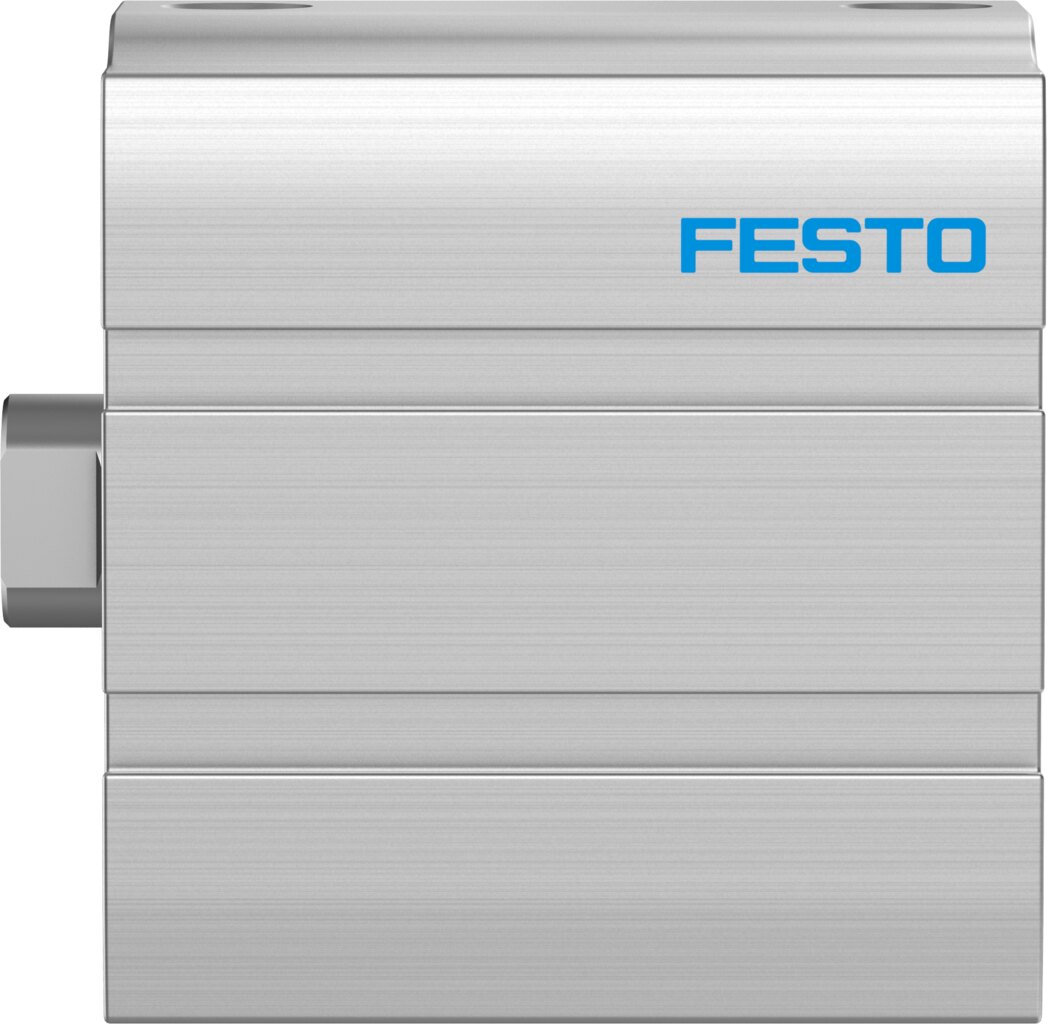

Kompaktzylinder doppeltwirkend Ø 50 mm Hub 35 mm ADN-S-50-35-I-P-A - Festo 5138194

Für 35 mm Stellweg erzeugt der doppeltwirkende Kompaktzylinder ADN-S-50-35-I-P-A mit Ø 50 mm Kolben bei 6 bar eine theoretische Kraft von 1178 N, im Rücklauf 1057 N. Die Last wird über die Kolbenstange mit Innengewinde angekoppelt, Druckluft kommt über G1/8. Endlagenabfrage über Näherungsschalter ist vorgesehen.

Vorteile

• 1178 N Vorlauf und 1057 N Rücklauf bei 6 bar
• Dämpfung P: elastische Ringe an beiden Enden für 1 J
• Kolbenstange mit Innengewinde aus hochlegiertem, rostfreiem Stahl
• Endlagen mit Näherungsschaltern abfragbar
• Betriebsdruck 0,4 bis 10 bar
• LABS-konform nach VDMA24364-B2-L

Einsatz

Typisch sind Ausstoßen, Verschieben und Positionieren von Werkstücken mit 35 mm Weg, überall dort, wo ein Normzylinder zu lang bauen würde. Der Ø 50 mm Zylinder arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] und lässt sich in beliebiger Lage einbauen.
