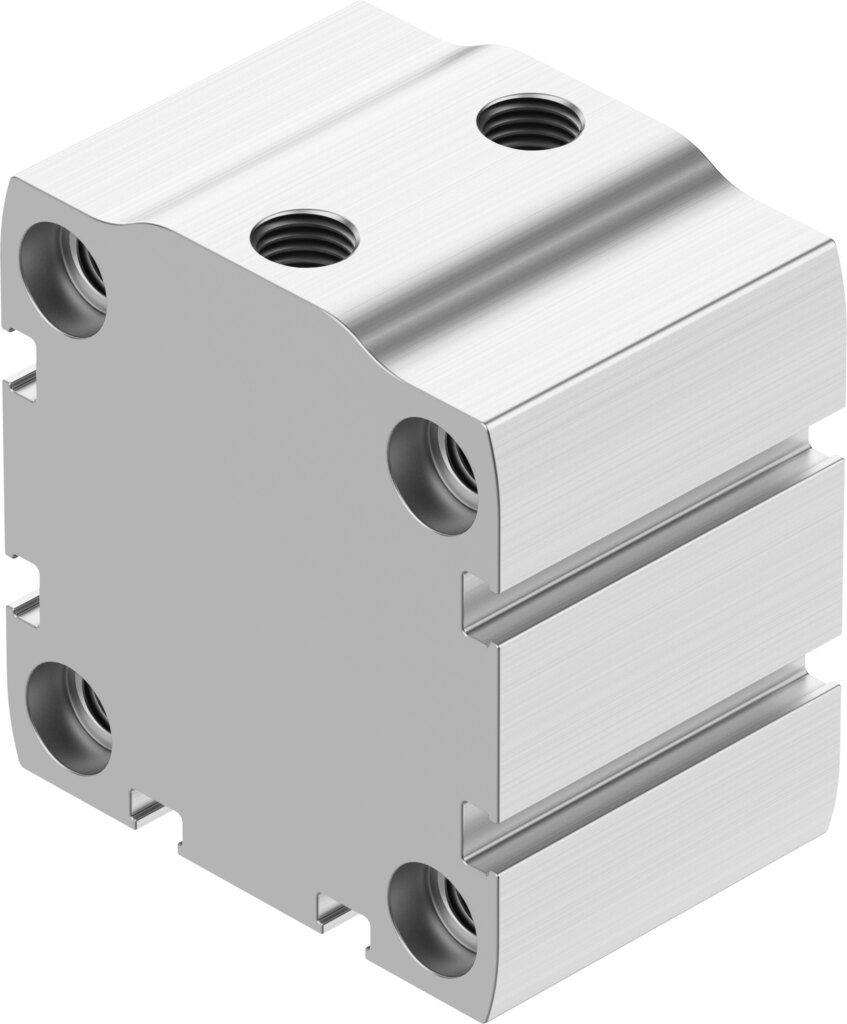

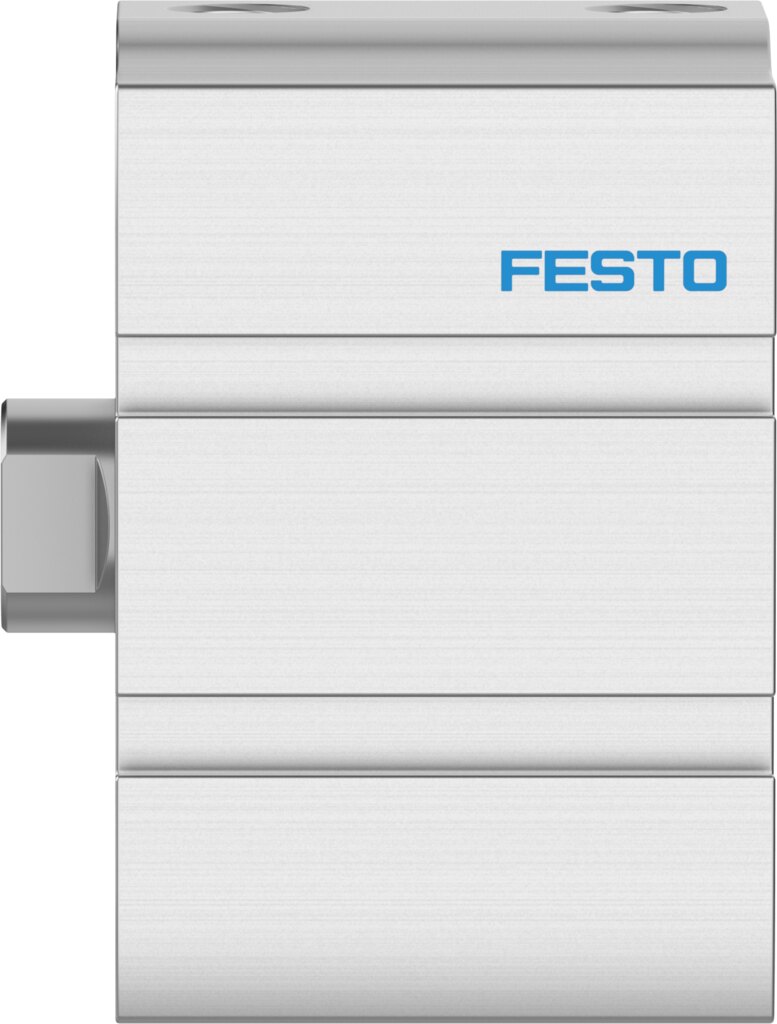

Kompaktzylinder doppeltwirkend Ø 50 mm Hub 15 mm ADN-S-50-15-I-P - Festo 5138180

Für 15 mm Stellweg erzeugt der doppeltwirkende Kompaktzylinder ADN-S-50-15-I-P mit Ø 50 mm Kolben bei 6 bar eine theoretische Kraft von 1178 N, im Rücklauf 1057 N. Die Last wird über die Kolbenstange mit Innengewinde angekoppelt, Druckluft kommt über G1/8. Betriebsdruck 0,4 bis 10 bar, Umgebungstemperatur 0 bis 80 °C.

Vorteile

• 1178 N Vorlauf und 1057 N Rücklauf bei 6 bar
• Elastische Endlagendämpfung P beidseitig, bis 0,6 J Aufprallenergie
• Kolbenstange mit Innengewinde aus hochlegiertem, rostfreiem Stahl
• Druckbereich 0,4 bis 10 bar
• Reinraumtauglich: Klasse 5 nach ISO 14644-1
• LABS-konform nach VDMA24364-B2-L

Einsatz

Der kurze Hub von 15 mm macht den Zylinder zur Wahl für Stopper, Niederhalter und Spannvorrichtungen mit wenig Einbauraum. Als Medium dient Druckluft nach ISO 8573-1:2010 [7:4:4], der Hub von 15 mm ist in jeder Einbaulage nutzbar.
