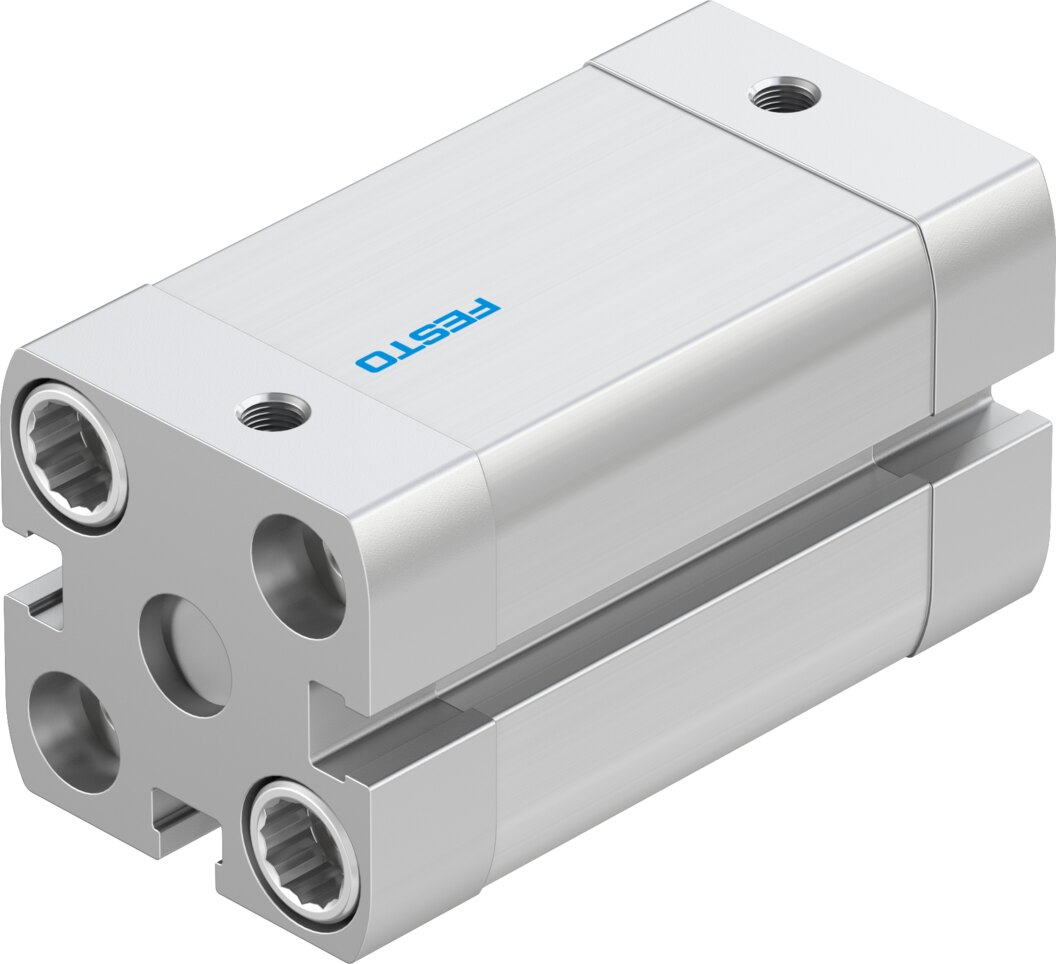

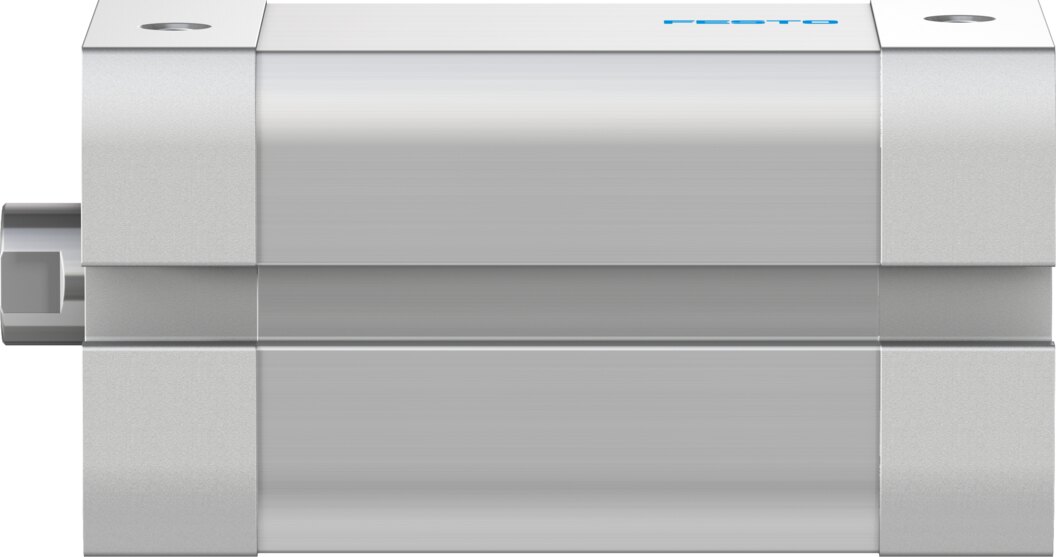

Kompaktzylinder doppeltwirkend Ø 20 mm Hub 35 mm ADN-20-35-I-P-A - Festo 578011

Für 35 mm Stellweg erzeugt der doppeltwirkende Kompaktzylinder ADN-20-35-I-P-A mit Ø 20 mm Kolben bei 6 bar eine theoretische Kraft von 188 N, im Rücklauf 141 N. Die Last wird über die Kolbenstange mit Innengewinde M6 angekoppelt, Druckluft kommt über M5. Die Endlagen lassen sich mit Näherungsschaltern abfragen.

Ihre Vorteile

• Theoretische Kraft bei 6 bar: 188 N vor, 141 N zurück
• Elastische Endlagendämpfung P beidseitig, bis 0,2 J Aufprallenergie
• Kolbenstange mit Innengewinde M6 aus hochlegiertem Stahl
• Endlagen mit Näherungsschaltern abfragbar
• Druckbereich 0,6 bis 10 bar
• Abmessungen nach ISO 21287

Einsatzbereiche

Typisch sind Ausstoßen, Verschieben und Positionieren von Werkstücken mit 35 mm Weg, überall dort, wo ein Normzylinder zu lang bauen würde. Der Ø 20 mm Zylinder arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] und lässt sich in beliebiger Lage einbauen.
