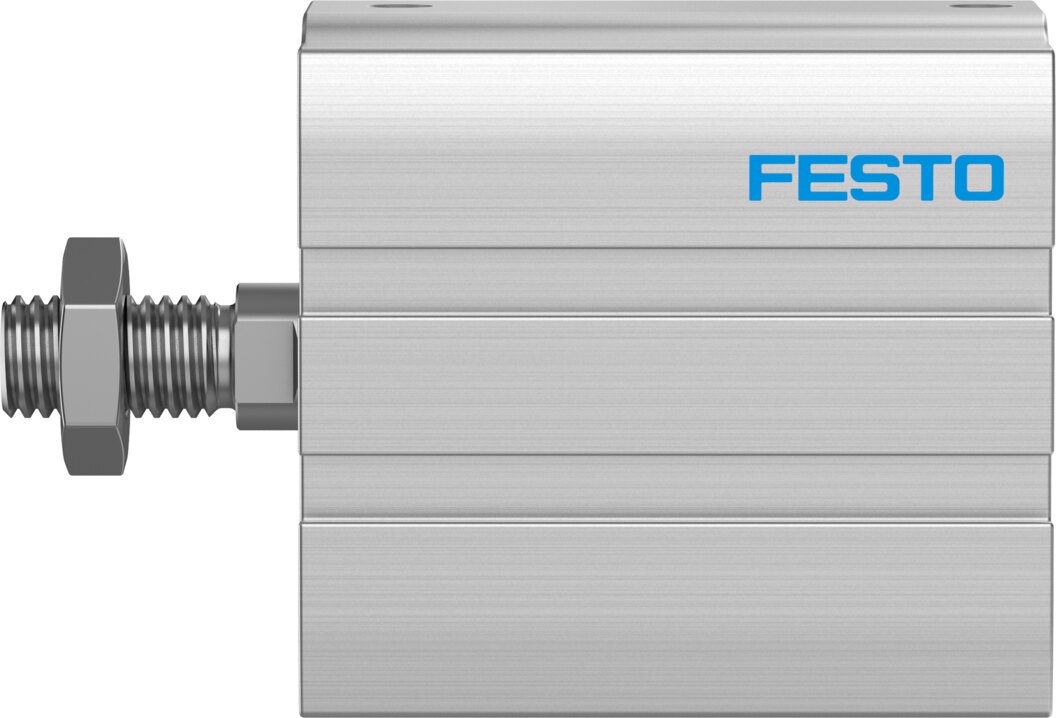

Kompaktzylinder doppeltwirkend Ø 40 mm Hub 30 mm ADN-S-40-30-A-P-A-F1A - Festo 8142891

Kolben-Ø 40 mm, 30 mm Hub, 754 N Vorlauf- und 686 N Rücklaufkraft bei 6 bar: Der doppeltwirkende Kompaktzylinder ADN-S-40-30-A-P-A-F1A passt in Vorrichtungen, in denen ein Normzylinder zu lang baut.

Vorteile im Überblick

• Doppeltwirkend: 754 N im Vorlauf, 686 N im Rücklauf bei 6 bar
• Schonende Endlagen: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,7 J
• Für die Batteriefertigung: Ausführung F1A mit reduzierten Cu/Zn/Ni-Werten
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss M5
• Weiter Druckbereich: 0,6 bis 10 bar Betriebsdruck, 0 bis 80 °C Umgebungstemperatur
• Korrosionsklasse KBK 0: Kolbenstange aus hochlegiertem, rostfreiem Stahl

Einsatz

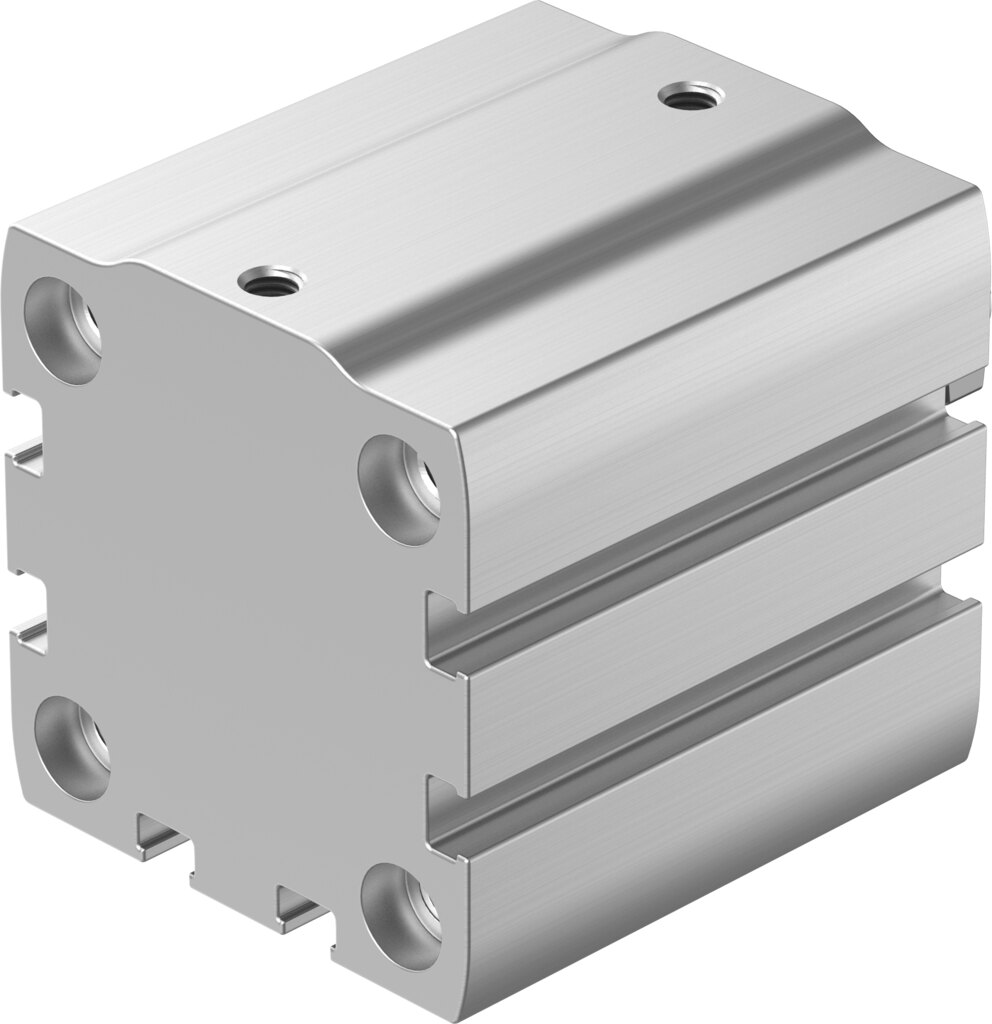

Der ADN-S-40-30-A-P-A-F1A arbeitet in Vorrichtungen, Zuführungen und Prüfstationen als Spann-, Stopp- oder Schiebeantrieb. Befestigt wird der Ø-40-mm-Zylinder über Durchgangsbohrungen oder Innengewinde im Gehäuse, die Kolbenstange trägt Außengewinde. Für die Auslegung nennt Festo 304 g Grundgewicht und 62 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 45 g beziehungsweise 9 g hinzu.
