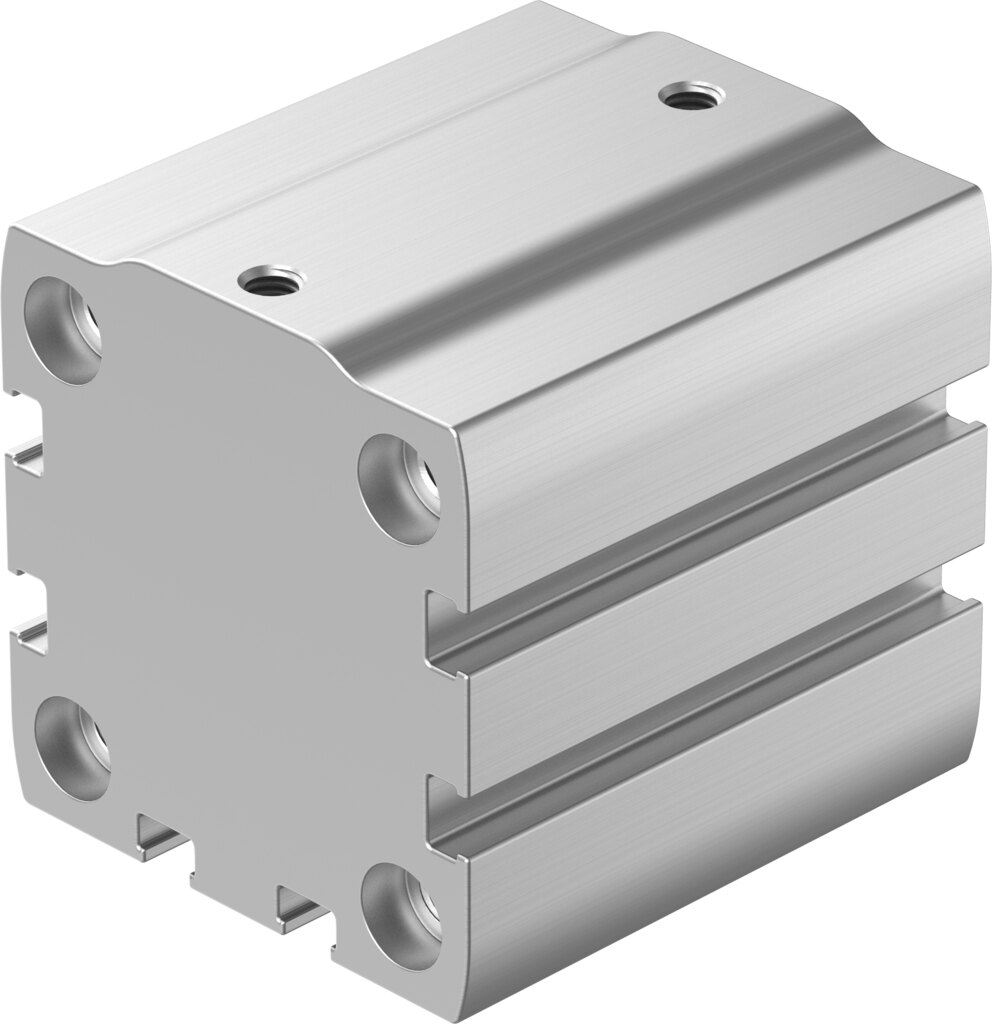

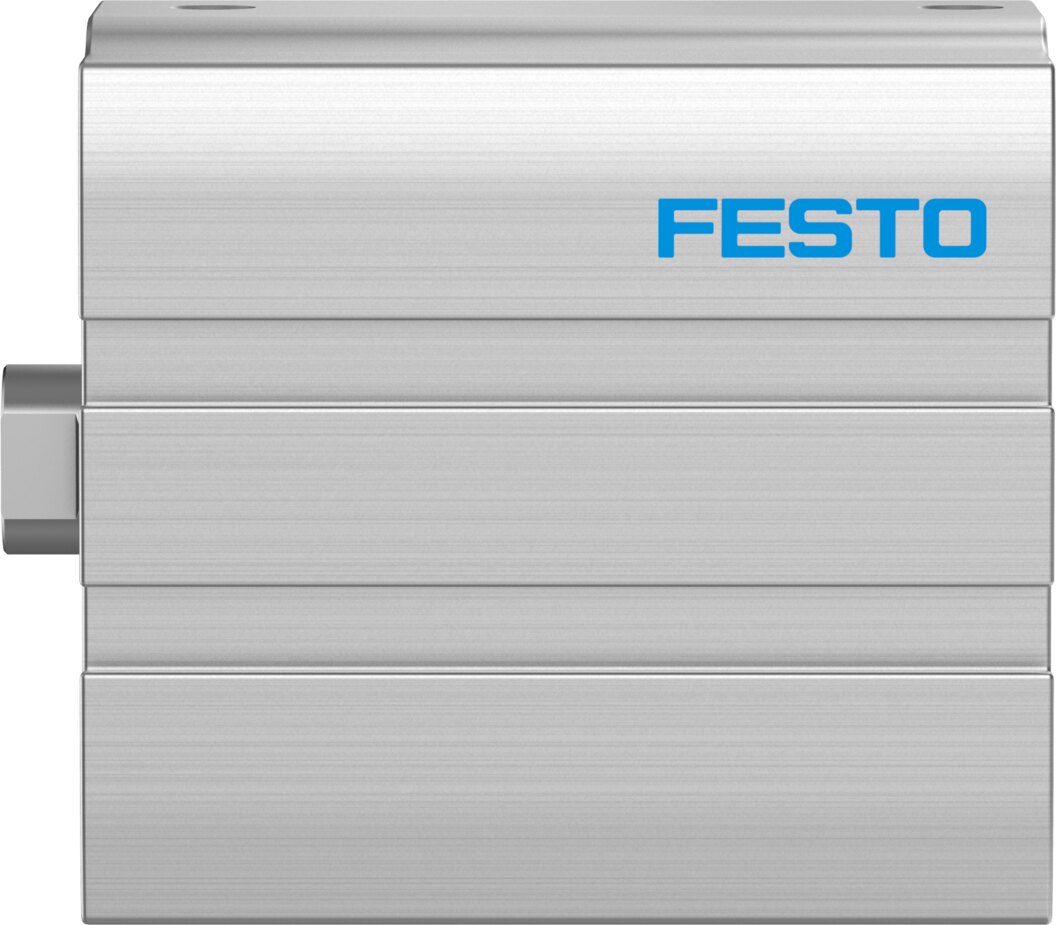

Kompaktzylinder doppeltwirkend Ø 40 mm Hub 25 mm ADN-S-40-25-I-P-A - Festo 5138610

Der ADN-S-40-25-I-P-A von Festo setzt bei 6 bar 754 N im Vorlauf und 686 N im Rücklauf um, der Kolben misst Ø 40 mm, der Hub 25 mm. Die Last wird über die Kolbenstange mit Innengewinde angekoppelt, Druckluft kommt über M5. Näherungsschalter melden die Endlagen des Ø 40 mm Kolbens an die Steuerung.

Vorteile

• 754 N Vorlauf und 686 N Rücklauf bei 6 bar
• Dämpfung P: elastische Ringe an beiden Enden für 0,7 J
• Kolbenstange mit Innengewinde aus hochlegiertem, rostfreiem Stahl
• Endlagen mit Näherungsschaltern abfragbar
• Betriebsdruck 0,6 bis 10 bar
• Reinraumtauglich: Klasse 5 nach ISO 14644-1

Einsatz

Der kurze Hub von 25 mm macht den Zylinder zur Wahl für Stopper, Niederhalter und Spannvorrichtungen mit wenig Einbauraum. Betriebsmedium für den ADN-S-40-25-I-P-A ist Druckluft nach ISO 8573-1:2010 [7:4:4], die Einbaulage ist beliebig.
