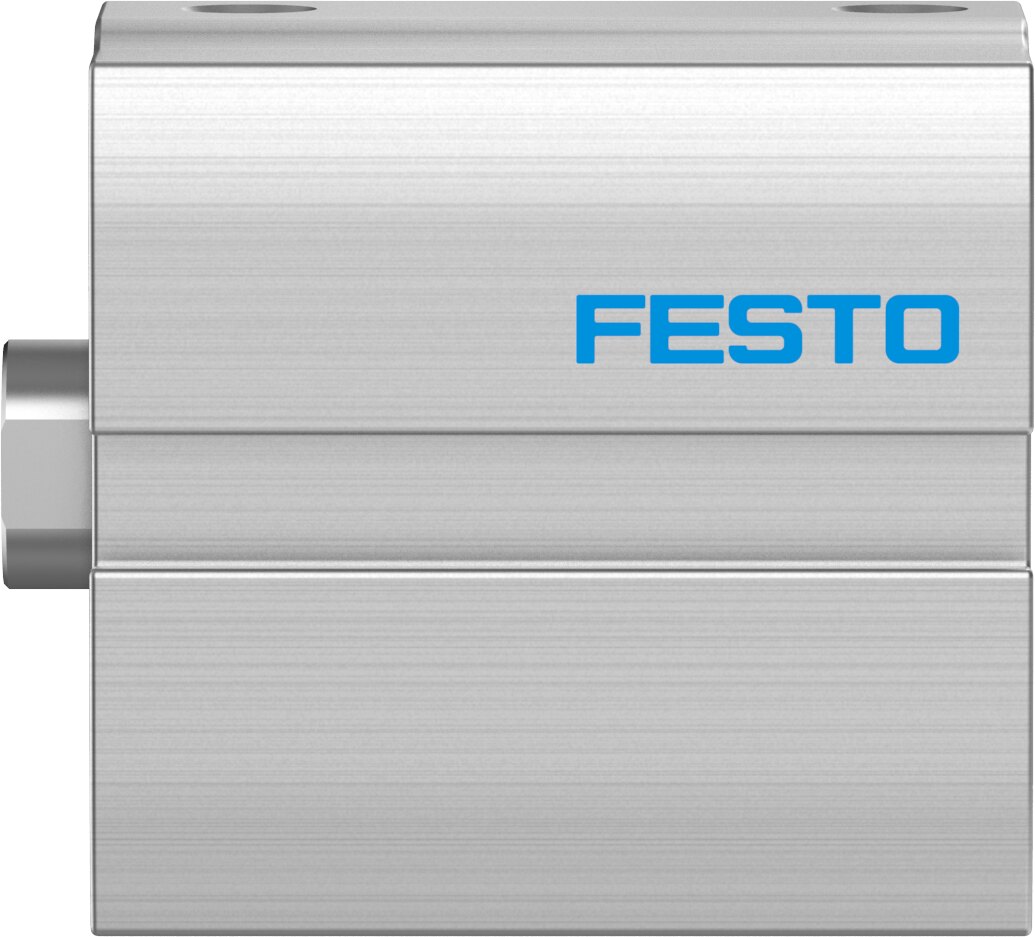

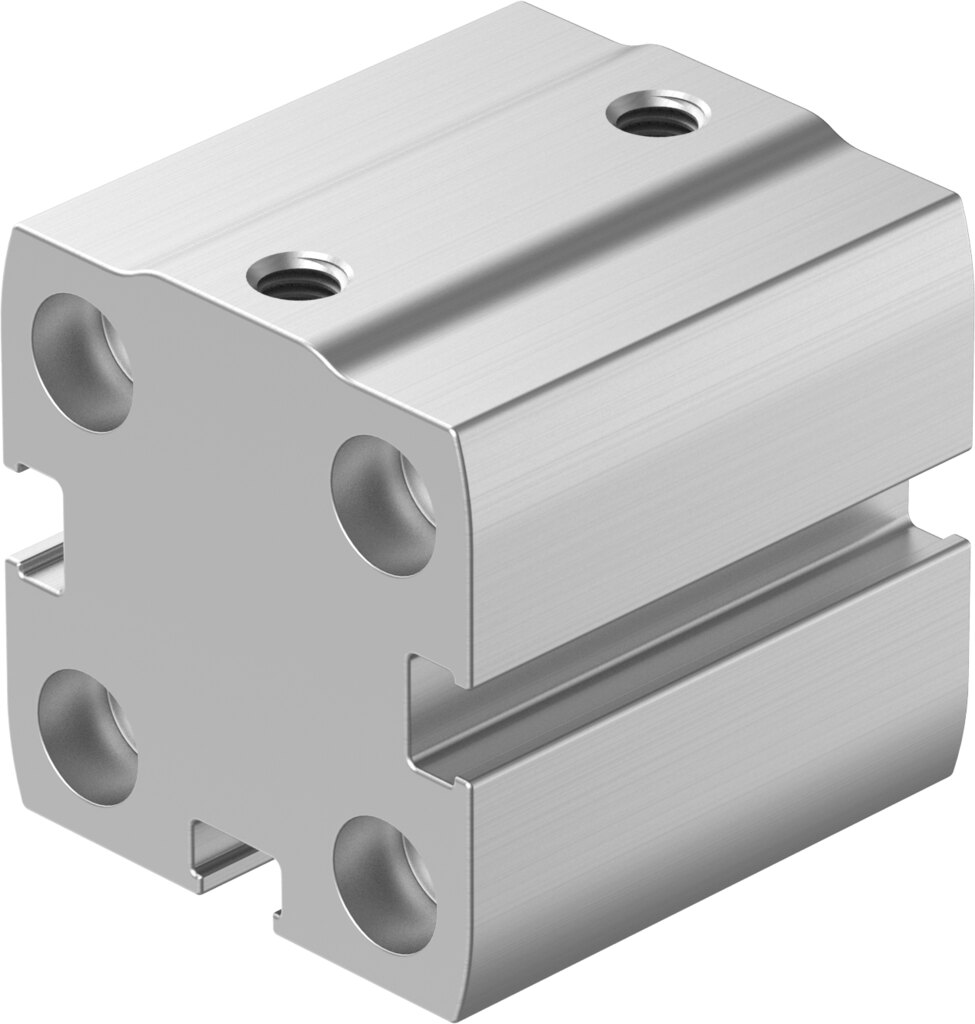

Kompaktzylinder doppeltwirkend Ø 20 mm Hub 10 mm ADN-S-20-10-I-P-A - Festo 8076340

Kolben-Ø 20 mm, 10 mm Hub, 188 N Vorlauf- und 141 N Rücklaufkraft bei 6 bar: Der doppeltwirkende Kompaktzylinder ADN-S-20-10-I-P-A passt in Vorrichtungen, in denen ein Normzylinder zu lang baut.

Ihre Vorteile

• Doppeltwirkend: 188 N im Vorlauf, 141 N im Rücklauf bei 6 bar
• Leiser Anschlag: beidseitige elastische Dämpfung nimmt 0,2 J in den Endlagen auf
• Sensorbereit: Endlagen per Näherungsschalter abfragbar, Luftanschluss M5
• Flexibel einsetzbar: Betriebsdruck 0,6 bis 10 bar, beliebige Einbaulage
• Korrosionsklasse KBK 1: Kolbenstange aus hochlegiertem, rostfreiem Stahl
• Reinraum und Lackierung: Klasse 5 nach ISO 14644-1, LABS-Konformität VDMA24364-B2-L

Einsatz

In Montagelinien übernimmt der ADN-S-20-10-I-P-A mit Ø 20 mm Spann-, Stopp- und Positionieraufgaben. Der kurze Hub von 10 mm hält die Taktzeit klein und den Luftverbrauch gering. Montage über Durchgangsbohrungen, Innengewinde oder Festo-Zubehör, Anbauteile kommen an die Kolbenstange mit Innengewinde des ADN-S-20-10-I-P-A. Für die Auslegung nennt Festo 65 g Grundgewicht und 18 g bewegte Masse bei 0 mm Hub, je 10 mm Hub kommen 26 g beziehungsweise 6 g hinzu.
